可转位三面刃铣削刀盘结构设计

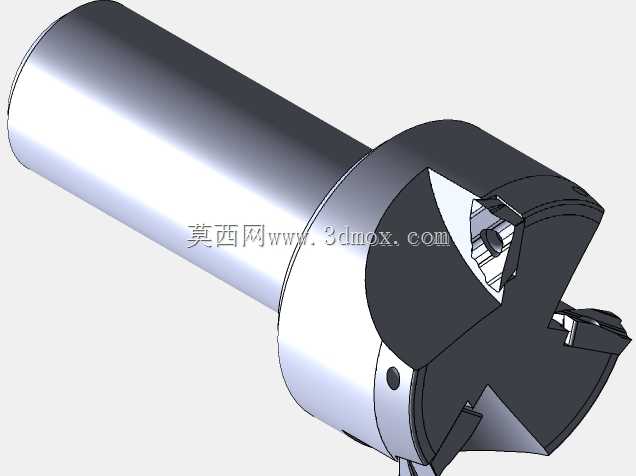

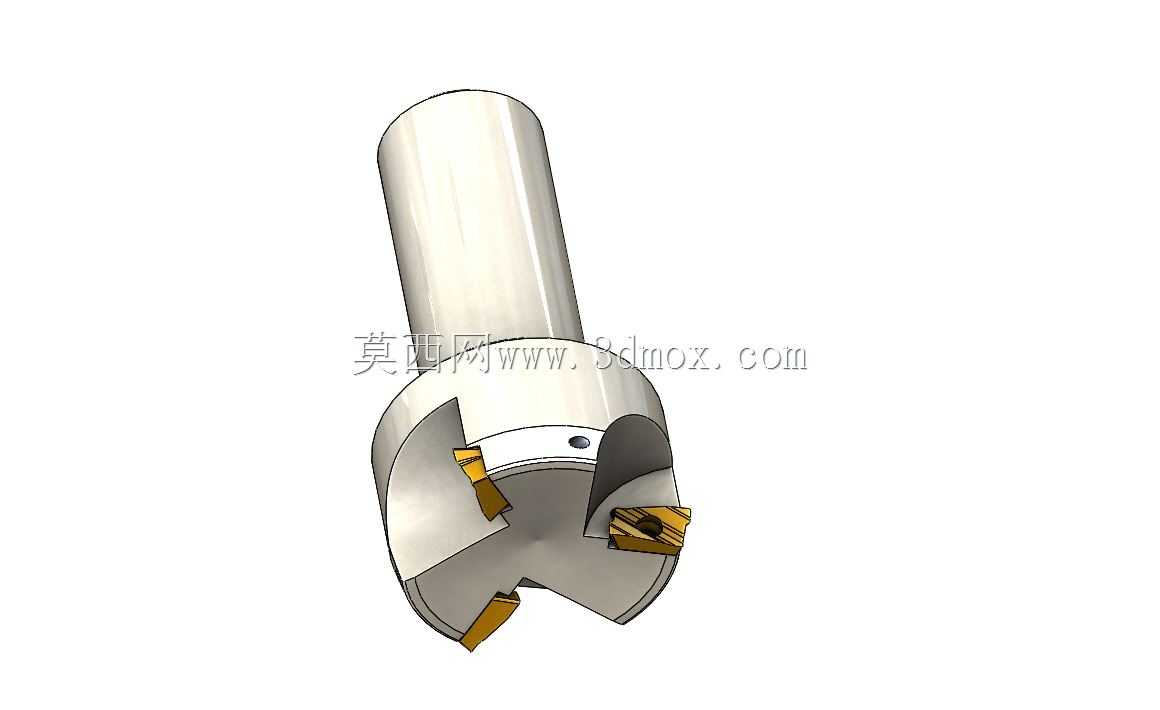

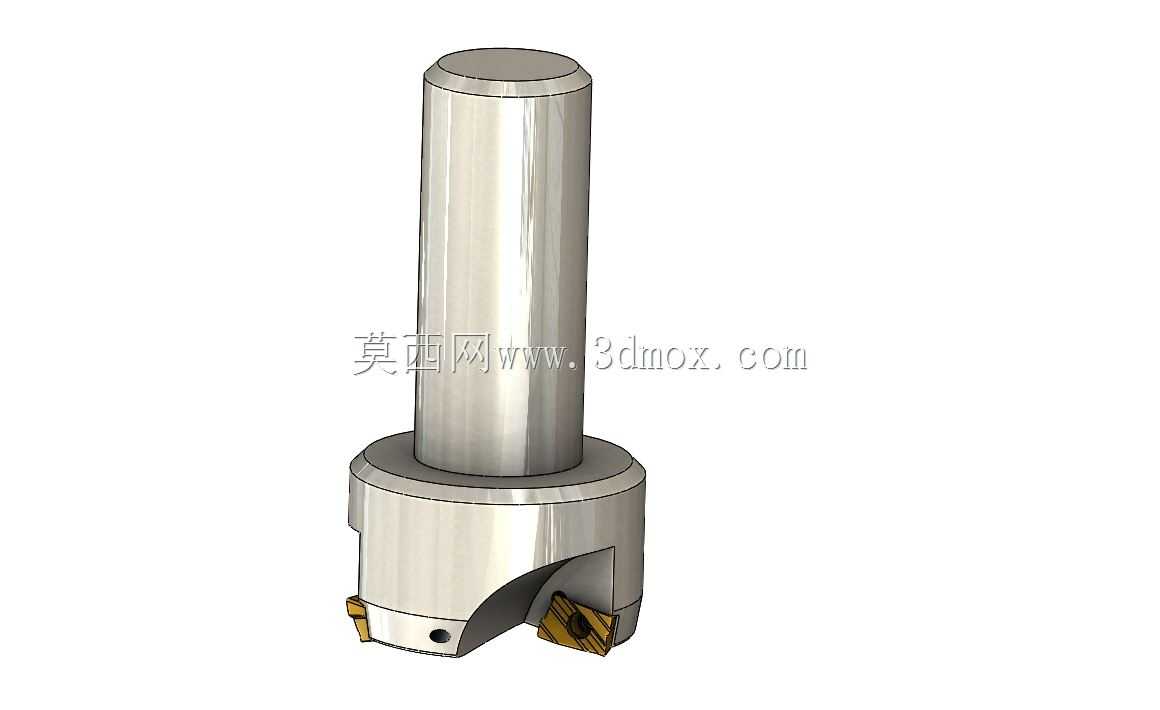

这款可转位铣削刀盘是面向金属切削加工场景设计的机加工刀具，主要适配数控铣床、加工中心等设备，可完成平面铣削、台阶面加工、槽侧修光等多种加工工序，在普通钢件、合金钢、有色金属及部分难加工材料的切削作业中都能发挥稳定作用，广泛应用于模具制造、通用机械零件加工、汽车零部件量产等领域的铣削工序。刀盘采用直柄式连接结构，柄部为标准圆柱直柄形态，可适配常规弹簧夹头、ER刀柄等主流装夹结构，安装时只需将柄部插入对应规格的刀柄装夹孔内，锁紧夹头即可完成装夹，无需额外定制连接附件，装夹同轴度表现优异，能有效降低高速旋转时的径向跳动量。刀盘本体采用高强度合金钢材质制作，整体做了表面硬化处理，在保证结构刚性的同时，能抵御切削过程中切屑冲刷、切削液腐蚀带来的损耗，延长刀盘本体的使用寿命。刀盘切削端采用三刃均布的结构设计，三个刀座沿圆周方向120度均匀分布，每个刀座都设计有标准化的刀片定位槽与锁紧结构，可适配标准规格的硬质合金可转位刀片，刀片磨损后无需重新刃磨，只需松开锁紧螺钉将刀片转位或更换新刀片即可继续作业，大幅减少换刀辅助时间，提升加工效率。刀座的角度经过精准计算，主偏角、刃倾角都匹配常规铣削工况的切削需求，既能保证切削过程中刀片受力均匀，降低崩刃风险，又能优化切屑流向，避免切屑刮伤已加工表面。刀盘上还设计有内冷通道接口，可接入机床内冷系统，将切削液直接输送到切削区域，有效降低切削区域温度，提升刀片使用寿命，同时辅助排屑，避免切屑堆积在刀槽内影响加工精度。刀盘整体结构紧凑，切削刃的径向跳动、轴向跳动都控制在微米级精度范围内，能保证加工后的表面粗糙度达到精加工要求，减少后续抛光、磨削等工序的工作量。在设计过程中，充分考虑了动平衡性能，刀盘本体的各个部位都做了等重设计，高速旋转时不会产生额外的离心振动，能适配最高数千转的切削转速，满足高速铣削的加工需求。刀盘的刀片锁紧结构采用沉头螺钉设计，螺钉头部完全埋入刀座内部，不会在切削过程中与工件、切屑发生干涉，同时锁紧力稳定，即使在断续切削的冲击载荷下，刀片也不会发生位移，保证加工尺寸的一致性。
