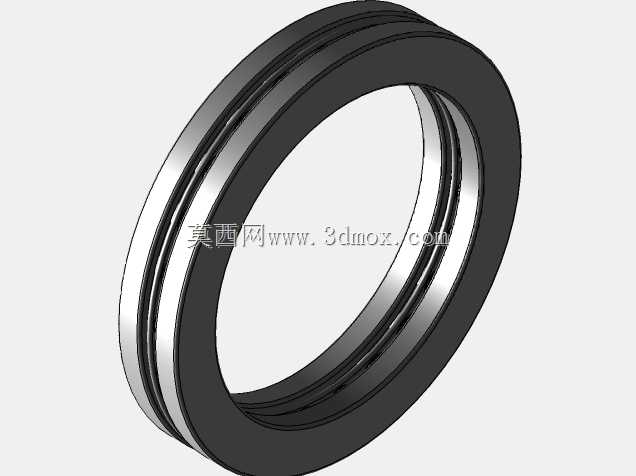

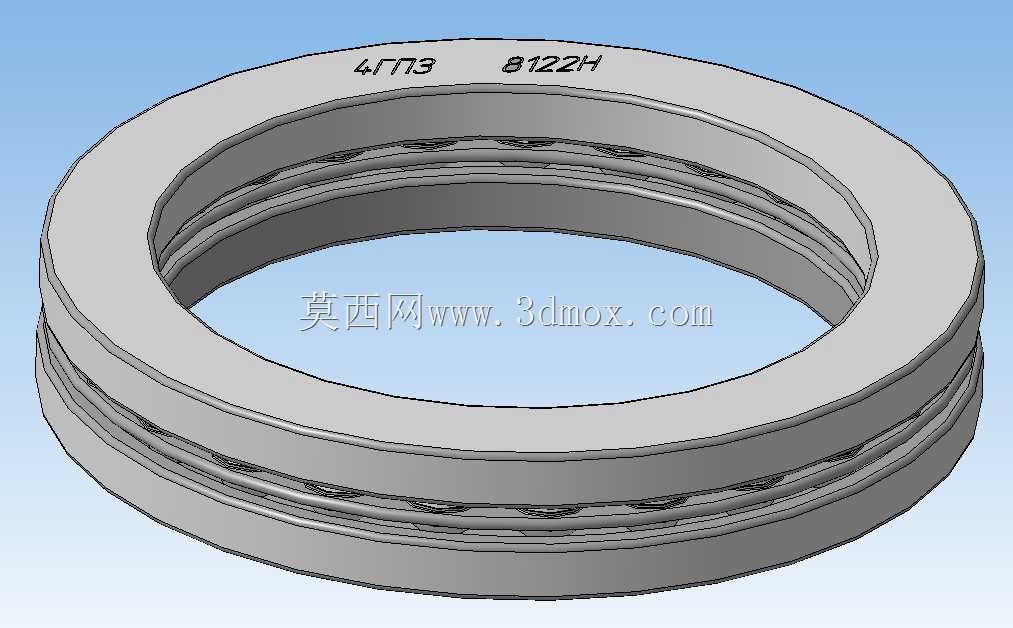

双向推力球轴承8122H精密结构设计

推力球轴承作为机械传动系统中承担轴向载荷的核心支承部件，广泛应用于各类需要单向或双向轴向定位、承受轴向工作载荷的工业场景中，常见于机床主轴、工程机械回转机构、起重设备吊钩组、汽车转向系统、液压油缸端部、减速机输入输出轴端等位置，其核心作用是在旋转工况下为轴系提供稳定的轴向支承，限制轴的轴向窜动，同时降低旋转过程中的摩擦阻力，保障传动精度与运行稳定性。本次设计的8122H型双向推力球轴承，采用双滚道对称结构设计，由上下两片轴圈、中间一片座圈以及两列钢球保持架组件构成，可同时承受两个方向的轴向载荷，相比单向推力轴承能够在双向轴向受力的工况下保持稳定的支承性能，无需额外配对安装另一组反向轴承，有效缩减了轴系的轴向安装空间。在设计思路上，该轴承严格遵循滚动轴承的载荷分布规律，滚道采用与钢球曲率匹配的弧形沟道设计，沟道曲率半径略大于钢球半径，既保证钢球与滚道有足够的接触面积以分散接触应力，又预留了合理的接触角余量，避免高载荷下出现边缘应力集中的问题；保持架采用冲压钢板一体式结构，均匀分隔每一粒钢球，确保钢球在滚道内等距分布，避免运转过程中钢球之间发生碰撞摩擦，同时引导钢球在非承载区保持正确的运动轨迹，降低运转噪声与磨损速率。从外形尺寸与安装边界来看，该轴承属于标准系列推力轴承，安装时轴圈与旋转轴采用过盈配合实现周向固定，座圈与轴承座孔采用间隙配合，便于安装过程中的轴向调整，轴承的上下端面均为高精度加工的安装基准面，平面度与平行度公差控制在微米级，安装后可保证轴系的轴向跳动精度满足精密传动要求；轴承的轴向截面尺寸紧凑，在相同承载能力下相比滑动推力轴承厚度更小，能够适配安装空间受限的轴系布局。在实际运行过程中，该轴承仅能承受纯轴向载荷，无法承担径向载荷，因此在轴系设计中通常需要与深沟球轴承、圆柱滚子轴承等径向承载轴承配对使用，共同组成完整的轴系支承系统，在低速重载、中速中等载荷的工况下均能保持稳定的工作性能，合理润滑条件下可实现长期免维护运行，有效降低设备的运维成本。
