工业级板件冲压成型工装模具结构

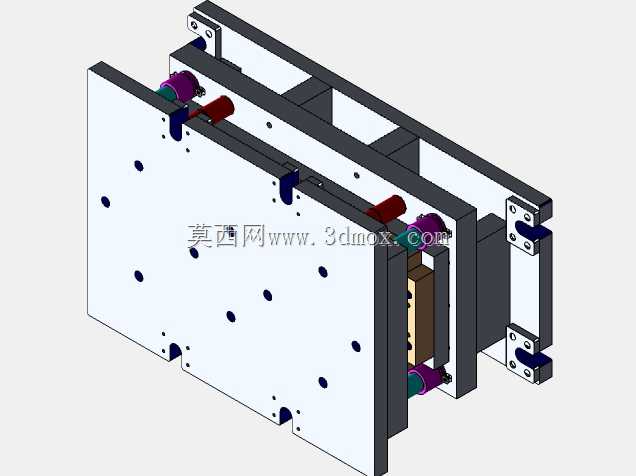

该成型工装模具主要应用于金属板材的精密冲压成型加工场景，常见于五金零部件、家电结构件、汽车覆盖件小批量生产的冲压工序环节，适配常规吨位的开式、闭式压力机安装使用，可完成平板坯料的弯折、压型、局部成型等多道冷冲压工序，替代传统多工序分散加工的模式，有效提升板件成型的尺寸一致性与生产效率。从结构设计来看，整套模具采用模座加成型镶块的组合式架构，上下模座选用高强度中碳钢经调质处理加工而成，保证长期冲压工况下的结构刚性与抗形变能力，模座表面分布的多组安装孔位可适配不同规格压力机的工作台装夹要求，四周设置的导向组件采用高精度导柱导套配合，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免成型过程中出现偏载、啃模等问题。模具内部的成型工作区域根据目标工件的外形轮廓做仿形设计，关键成型部位采用镶块式结构，选用高铬合金工具钢经淬火硬化处理，硬度可达HRC58-62，具备优异的耐磨性与抗冲击性能，当局部镶块出现磨损后可单独拆卸更换，大幅降低模具的维护成本与停机维护时长。模具侧边设置的多组限位柱与缓冲组件，可在合模到位时提供硬限位保护，同时缓冲冲压过程中的瞬时冲击力，减少压力机与模具自身的冲击损耗，配套的弹性卸料结构可在开模过程中自动将成型完成的工件从模腔中推出，避免工件卡滞在模腔内影响连续生产作业。从安装边界来看，整套模具的外形轮廓适配常规中小型压力机的工作台安装尺寸，模座厚度符合压力机的闭合高度调节范围，无需额外加装过渡垫板即可完成装夹调试，进出料方向预留足够的操作空间，既可以搭配人工上下料的单机作业模式，也可以适配自动化机械手上下料的连续冲压生产线，满足不同生产规模的加工需求。整套模具的设计充分考虑了冷冲压加工的实际工况需求，在保证成型精度的前提下兼顾了结构耐用性与维护便捷性，可稳定完成厚度0.5-3mm范围内的冷轧板、镀锌板、铝板等常用金属板材的成型加工，成型后的工件无需额外做整形处理即可直接进入下一工序，有效缩短整体加工流程。
