高弹性轮胎式联轴器结构设计

这款轮胎式联轴器是轴系传动系统中常用的挠性连接部件，主要应用于存在较大安装偏差、振动冲击明显的传动场景，常见于矿山输送设备、冶金轧机辅传动、港口起重机械、柴油发电机组以及各类重载风机、泵类设备的动力端连接环节，能够在主动轴与从动轴之间实现稳定的扭矩传递，同时补偿两轴之间的径向、角向与轴向安装误差，避免轴系因对中偏差产生额外的附加载荷，有效延长轴承、密封件等周边传动部件的使用寿命。

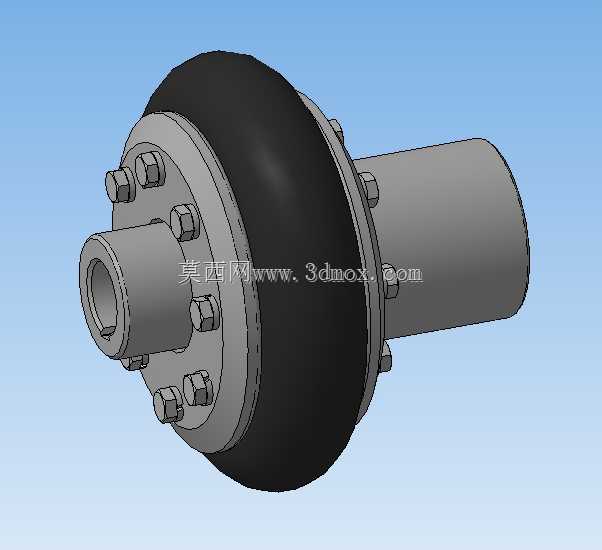

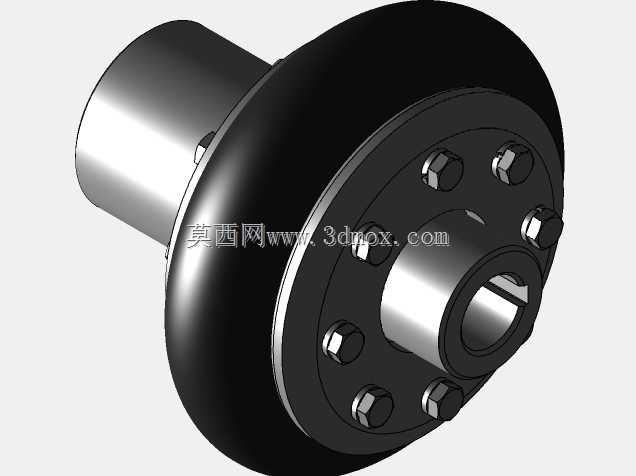

该产品的核心功能特性集中在中部的高弹性橡胶轮胎体结构上，轮胎体采用耐油、耐老化的合成橡胶材质硫化成型，内部嵌入高强度帘线层增强承载能力，通过两端的金属压圈与高强度螺栓分别和两侧的轴套法兰紧固连接，传动过程中橡胶体的大变形量可以吸收轴系运行时产生的冲击振动，隔绝动力端的振动向工作端传递，甚至可以在短时过载时通过自身弹性变形缓冲峰值扭矩，降低传动系统的冲击故障风险。和金属弹性元件的挠性联轴器相比，这款轮胎式联轴器不需要额外润滑，日常维护成本极低，且具备一定的绝缘性能，适合有电气隔离需求的传动场景。

从设计思路层面，这款联轴器采用了分体装配式结构，两侧轴套分别与主动轴、从动轴通过键连接实现周向固定，轴套的法兰端沿圆周均匀分布螺栓安装孔，装配时不需要移动两侧的传动设备，只需要拆卸连接螺栓即可完成轮胎体的更换，大幅降低了后期运维的拆装难度。设计过程中重点优化了轮胎体的截面弧度与螺栓排布间距，保证橡胶体在承受额定扭矩时应力分布均匀，避免局部应力集中导致的橡胶撕裂问题，同时法兰压圈的压紧面做了防滑齿结构，增大与橡胶轮胎端面的摩擦力，避免大扭矩传动时出现压圈与橡胶体之间的打滑失效。

在安装边界与尺寸适配方面，该款联轴器的轴孔直径覆盖常用的中低速传动轴径范围，轴孔长度符合通用传动件的安装尺寸规范，两轴允许的最大径向补偿量可达数毫米，角向补偿量可达1度以上，轴向补偿量也能满足常规设备安装时的轴系窜动需求。整体径向尺寸紧凑，不会占用过多的安装空间，安装时只需要保证两侧轴套的端面间距符合设计要求，按对角顺序分次拧紧连接螺栓即可，不需要高精度的对中操作，非常适合现场安装条件有限、运维空间不足的工业场景使用。
