ArduinoUNO开源开发板结构设计

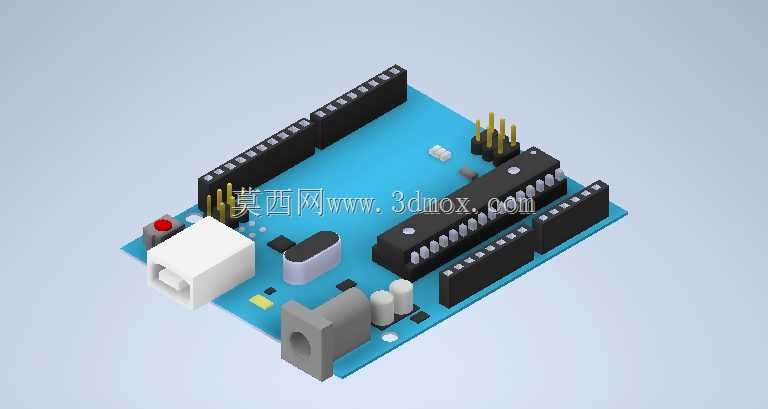

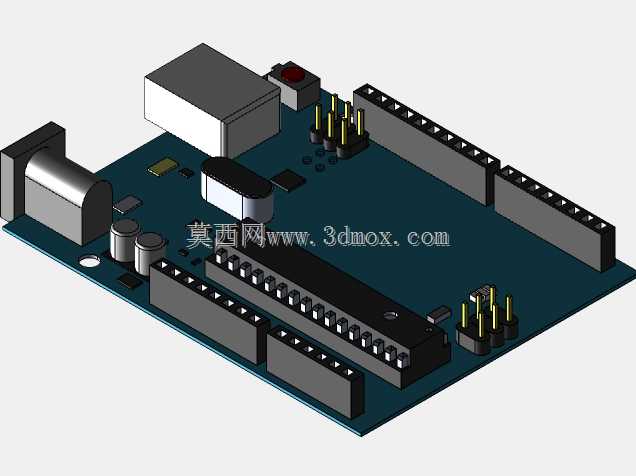

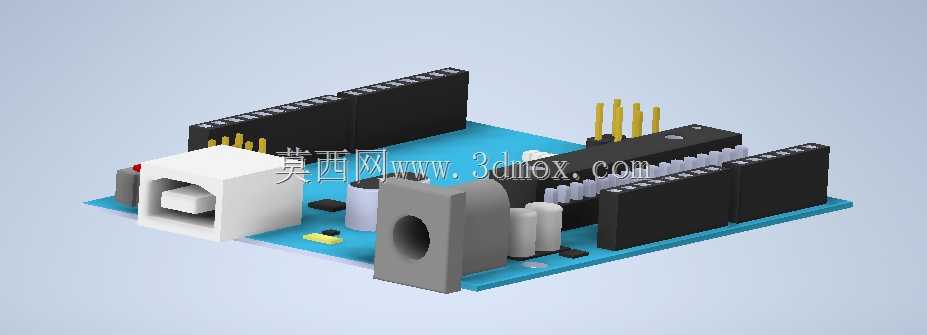

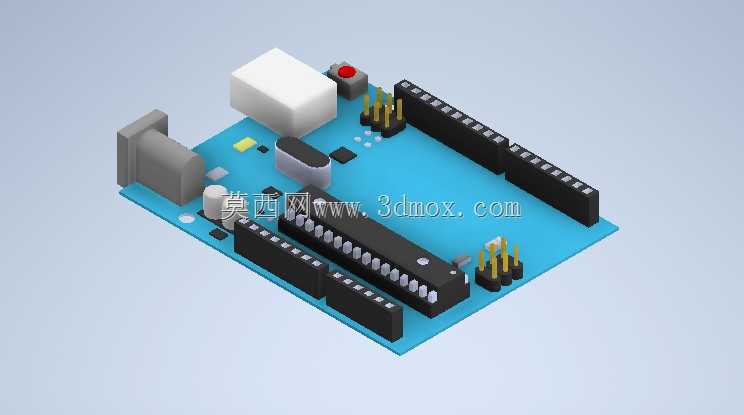

这款Arduino UNO开发板的三维结构设计，围绕开源电子原型开发的实际使用需求展开，充分适配创客开发、教学实验、小型智能设备原型搭建等多类应用场景，是电子爱好者、嵌入式开发者、工科学生开展硬件项目验证的核心载体。从实际用途来看，该开发板可作为各类小型智能装置的控制核心，能够对接各类传感器、执行器模块，完成环境数据采集、小型机电设备驱动、交互装置逻辑控制等功能，支持快速搭建原型验证创意，大幅降低硬件开发的入门门槛。在功能特性的结构适配设计上，整体布局充分考虑日常使用的操作便利性：板载的USB接口布置在板端侧边，方便直接连接电脑完成程序烧录与串口通信；电源输入接口设置在板端另一侧，支持外接电源独立供电，满足脱离电脑运行的项目需求；复位按键布置在板载易触碰的边角位置，方便快速重启设备；两侧的排针接口按照标准间距排布，既可以直接插接杜邦线连接外设，也能适配各类扩展板堆叠使用，无需额外焊接即可完成功能拓展。设计思路上完全遵循开源硬件的标准化规范，所有接口位置、元件排布都匹配通用Arduino UNO的生态尺寸，确保市面上绝大多数配套的扩展模块、外壳、固定支架都能直接适配，无需额外修改结构。外形尺寸采用行业通用的矩形板型设计，长宽尺寸控制在常规开发板的标准范围内，安装边界预留了四个标准固定孔位，孔位间距符合通用安装规范，既可以通过铜柱固定在各类项目外壳内部，也能直接卡在面包板上配合实验使用，板上所有元件的高度都经过合理规划，最高元件的高度不会超过排针的整体高度，避免堆叠扩展板时出现元件干涉，同时所有接口都向外布置，不会被安装结构遮挡插拔操作。板上的主控芯片、电源管理芯片、指示灯等元件的排布都预留了足够的散热空间，长时间运行也不会出现热量堆积的问题，各个接口的丝印标识位置在结构设计时也预留了展示空间，方便使用者快速识别接口功能，降低接线错误的概率。
