机床工装用带齿防滑叉夹锁紧构件

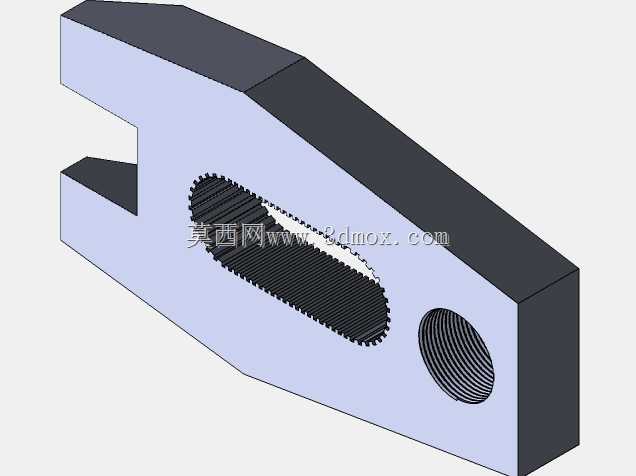

该叉夹构件是机床加工工装系统中常用的侧向锁紧夹持部件，主要应用于普通铣床、数控加工中心、工装夹具台的工件侧向压紧与定位场景，也可适配组合工装的快速锁紧工位，替代传统平口钳的辅助压紧功能，在小批量异形件加工、工装快速换装的生产场景中，能够实现工件的快速装夹锁定，减少工装调试的辅助时长，提升单件加工的作业效率。从实际使用功能来看，该构件依靠叉口结构卡接在工装台的T型槽定位凸沿上，通过长条形腰型孔内穿装的锁紧螺栓调整夹持位置，端部的圆形螺纹孔用于连接压紧调节螺杆，旋动螺杆时可带动叉夹沿腰型孔方向滑移，对工件侧边施加持续的压紧力，腰型孔内侧与圆形螺纹孔内侧均设计有细密的防滑齿纹，能够在螺栓锁紧后增大接触面摩擦力，避免机床加工过程中因切削振动导致夹持位置滑移，保障加工过程中工件定位精度稳定，防止工件窜动带来的加工尺寸超差、刀具崩损等问题。在设计思路上，该构件整体采用楔块式受力结构，主体截面为矩形变截面设计，夹持端做了斜角收窄处理，既能够避让刀具加工路径，避免加工过程中刀具与夹具发生碰撞，又保证了夹持根部的结构强度，在承受较大锁紧力矩时不会出现根部断裂变形；腰型孔的长度行程覆盖了常规工装台T型槽的间距调节范围，能够适配不同尺寸工件的夹持位置调整需求，端部螺纹孔的轴线与腰型孔长度方向保持平行，保证锁紧力的传导方向与夹持滑移方向一致，避免受力偏载导致的夹持歪斜。从安装边界来看，该构件整体为扁平块状结构，厚度适配常规工装压块的安装间隙，叉口的开口尺寸匹配标准T型槽的凸沿宽度，安装时无需额外加工适配结构，可直接卡入现有工装台的T型槽内使用，腰型孔的宽度适配常用规格的内六角锁紧螺栓，端部螺纹孔为标准粗牙螺纹，可直接与通用压紧螺杆配合使用，整体外形无突出尖锐结构，安装后不会与机床主轴、刀具路径产生干涉，能够在狭小的工装空间内完成夹持固定作业，适配多工位组合工装的紧凑布局需求。
