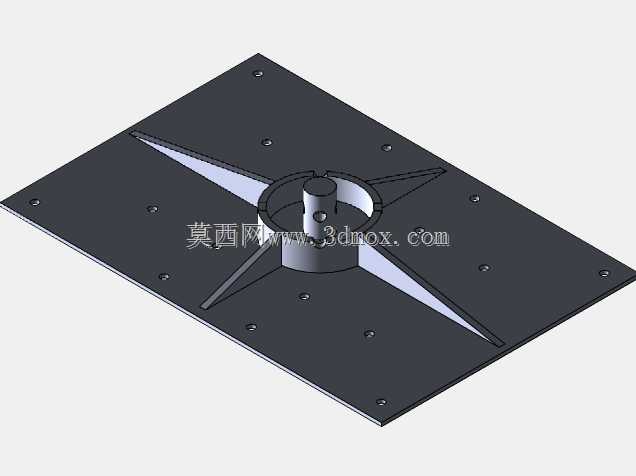

方形带中心定位柱工装压板结构

这款压板结构是机械加工、工装夹具领域常用的装夹压紧附件，主要应用在机床加工工位、自动化装配线定位工位、检测工装台的工件固定场景中，能够为待加工或待装配的工件提供稳定的压紧与定位支撑，避免工件在加工受力、装配移位过程中出现位置偏移，保障加工精度与装配一致性。从实际用途来看，该压板可搭配不同规格的定位芯轴使用，既可以对带中心孔的盘类、板类工件实现中心定位压紧，也可以通过板体上均匀分布的安装孔，适配不同孔距的工作台安装需求，覆盖多规格小批量工件的装夹需求，减少工装更换的调试时间。在功能特性上，板体采用方形平板结构，四个方向延伸出的加强筋结构从中心定位座延伸至板体边缘，既提升了压板整体的结构刚性，避免压紧受力时板体出现翘曲变形，又在筋条之间留出了足够的操作空间，方便操作人员调整工件位置、锁紧固定螺栓；中心位置设置的带开口定位座与圆柱定位柱配合，能够快速实现工件的中心对位，开口结构还可适配不同直径的定位销更换，拓展装夹适配范围；板体上均匀排布的沉头安装孔，可让固定螺栓沉入板体平面以下，避免螺栓头突出影响工件放置的平面度，也能防止加工过程中刀具与螺栓发生碰撞。设计思路上，这款压板优先考虑了装夹稳定性与安装通用性的平衡，整体采用对称式布局，让压紧力能够均匀传递到工件接触面，避免局部压力过大造成工件变形；中心定位结构与板体采用一体化设计，减少了装配间隙带来的定位误差，同时筋条的布局在保证结构强度的前提下，尽可能降低了压板整体重量，方便操作人员搬运与安装调整。在外形尺寸与安装边界上，方形板体的长宽尺寸适配常规中小型加工工作台的T型槽间距，板体厚度经过受力校核，能够满足常规铣削、钻削加工的压紧力需求，中心定位柱的突出高度适配常见板类、盘类工件的中心孔深度，安装时只需将板体通过沉头孔固定在工作台对应位置，装入匹配的定位柱后即可放置工件，通过中心定位后再搭配外部压紧件即可完成装夹，安装边界清晰，不会与工作台周边的夹具、排屑结构产生干涉。
