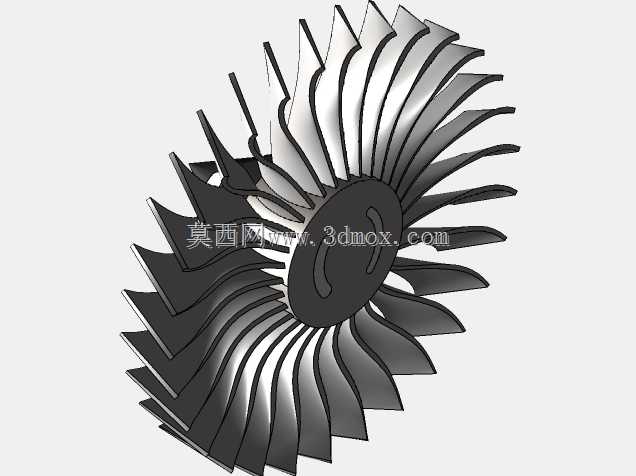

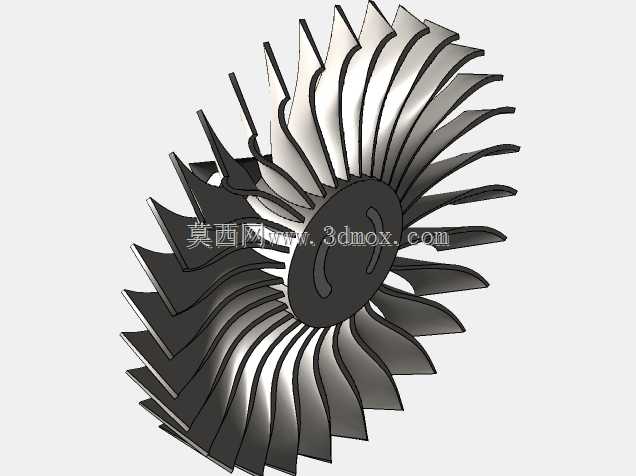

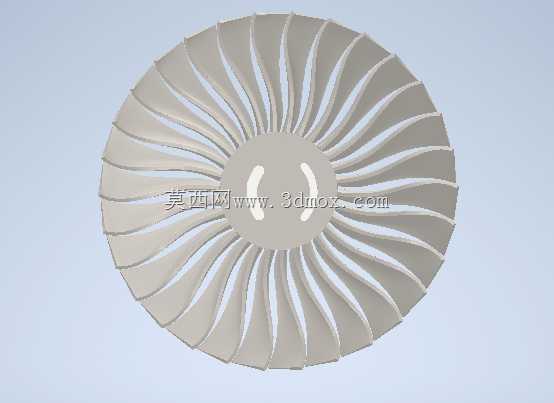

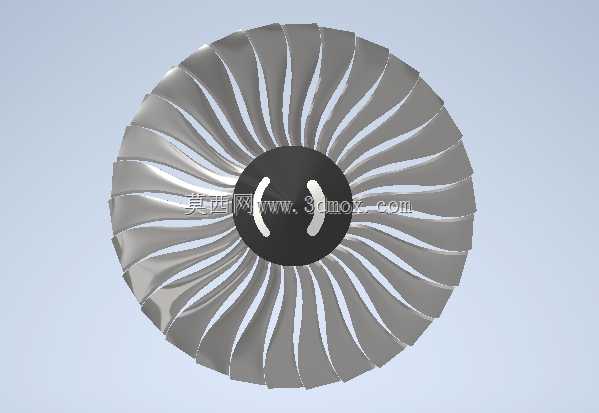

平面叶片半组扇状叶轮结构设计

该平面叶片结构属于流体动力转换类核心部件，主要应用在中小型轴流通风设备、低压送风系统、小型工业散热装置以及部分开式流体输送场景中，承担着将旋转机械能转化为流体定向流动动能的核心作用，在厂房局部通风、设备柜体散热、常规环境空气循环等工况下能够稳定输出均匀的轴向气流，适配低转速、低风压要求的民用与常规工业送风场景。从实际使用功能来看，该组叶片采用半环扇状排布设计，每一片平面叶片都按照统一的安装倾角固定在中心轮毂的半圆周区域，叶片自身为等厚度平直板型结构，相较于曲面扭叶片，平面叶片的加工难度更低，冲压成型的一致性更容易控制，在小批量生产场景下能够有效降低制造成本，同时平直的叶片表面不容易积灰，在含尘量较高的通风场景下长期运行也能维持较好的动平衡状态，减少运维清理的频次。在设计思路层面，该结构采用半组排布的形式，主要是为了适配单侧进风、半周送风的特殊安装空间，叶片沿轮毂周向均匀分布，相邻叶片的间距经过流场模拟校核，能够避免相邻叶片之间的气流干涉，减少气流在叶片通道内的涡流损耗，提升送风效率；叶片根部与轮毂的连接区域做了圆弧过渡处理，能够分散叶片高速旋转时根部的应力集中，避免长期交变载荷下出现根部断裂的问题，叶片前缘做了微小的倒角处理，能够降低叶片切割气流时产生的气动噪声，提升设备运行的静音表现。从安装边界与尺寸适配来看，该叶片组的中心轮毂为半圆弧结构，预留了与转轴配合的定位安装面，安装时可通过轮毂上的定位孔与驱动轴实现周向固定，整体径向尺寸适配常规小功率驱动电机的安装规格，轴向厚度较薄，能够在狭窄的安装空间内完成装配，不需要额外预留过大的轴向安装余量；叶片的外边缘做了钝化处理，避免安装过程中划伤操作人员，同时也能减少叶片外缘与机壳之间的剐蹭风险，整体结构的动平衡特性较好，在额定转速下运行时振动量控制在较低区间，不需要额外加装过多的减震结构即可稳定运行。
