带可调脚杯的工业输送台支撑框架

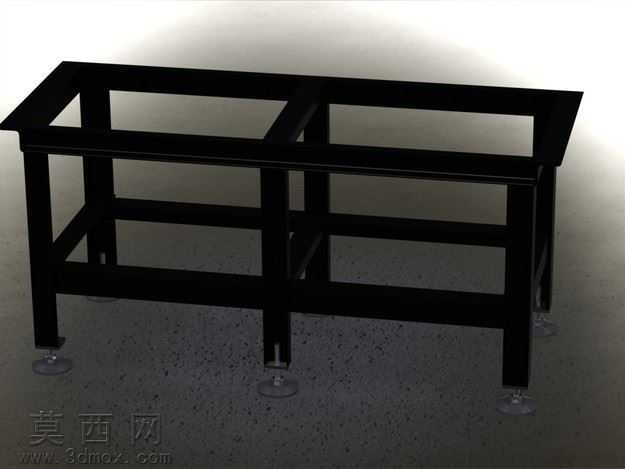

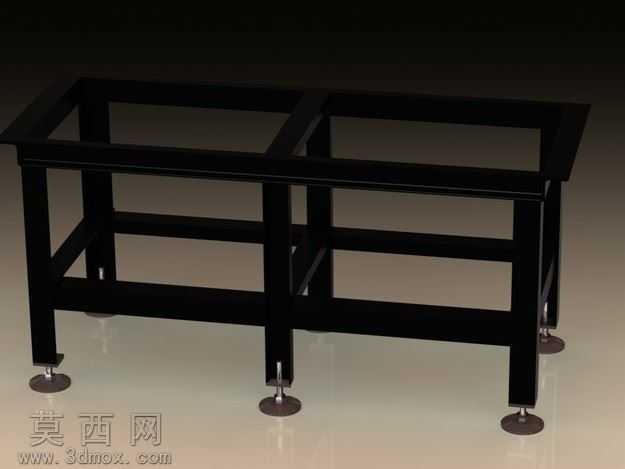

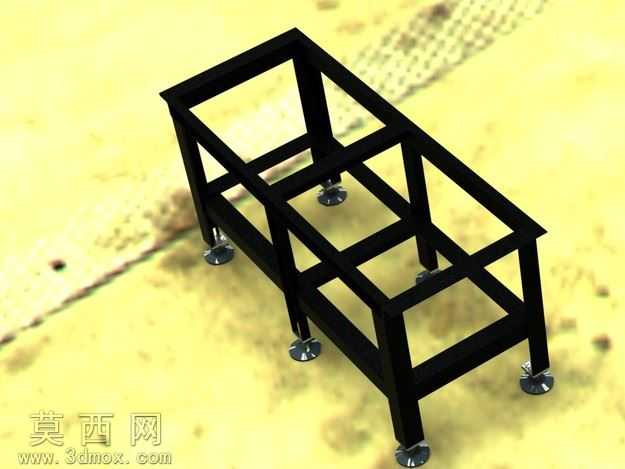

本作品为工业设备配套的支撑框架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械结构设计规范，对框架的每一处连接节点、型材拼接位置都做了精准的几何约束，确保各部件尺寸匹配无干涉。模型整体采用黑色金属方管作为主体结构材料，渲染阶段为型材赋予了哑光磨砂黑的金属材质，还原了碳钢型材经表面喷塑处理后的真实质感，底部的可调脚杯则分别赋予了镀锌金属的亮面材质与防滑橡胶垫的哑光弹性材质，通过光影渲染突出了不同部件的材质差异与结构层次。框架整体为长条形双层方管焊接结构，上层为矩形支撑边框，用于承载台锯送料机构或输送辊组等作业部件，中层设置多道横向与纵向的方管加强筋，有效提升框架整体的抗扭刚度与承重能力，避免设备运行过程中出现结构晃动变形；六条支撑腿均匀分布在框架底部，每条腿底端都配置了可调节高度的脚杯，能够根据地面平整度调整支撑高度，保证框架整体处于水平状态，适配不同的车间安装地面条件。设计初期以台锯送料机的支撑需求为核心出发点，选用U60x30规格的U型槽钢与60x60x8规格的L型角钢作为主体型材，整体外形尺寸设定为长1320mm、宽500mm、高600mm，同时预留了50mm的脚杯调节行程，既满足了送料设备的安装高度要求，也预留了足够的调整空间适配不同的使用场景。建模过程中对型材的拼接切口做了精准的45度切角处理，还原了真实焊接机架的加工工艺，所有连接位置都预留了焊接余量的几何特征，让模型更贴近实际生产的加工要求；除了适配台锯送料机的使用场景外，该框架结构也可通过简单修改尺寸参数，作为小型输送线机架、设备操作工作台支架、轻型物料摆放架等多种工业场景的支撑结构使用，具备较强的通用性与可修改性，能够为同类钢结构支撑件的设计提供参考。
