HitecHS311伺服舵机结构三维设计

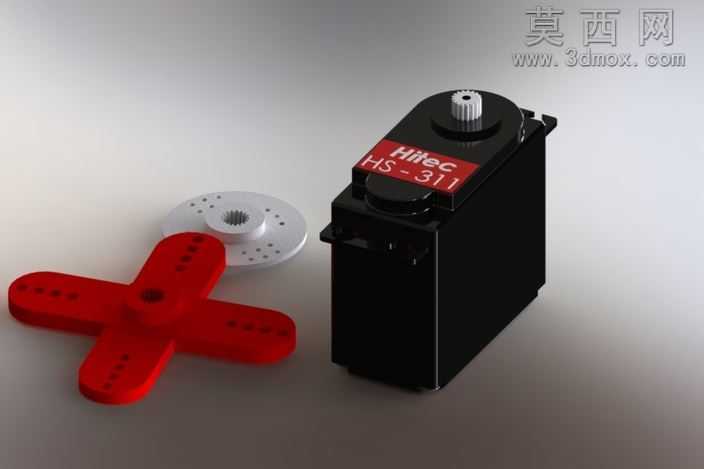

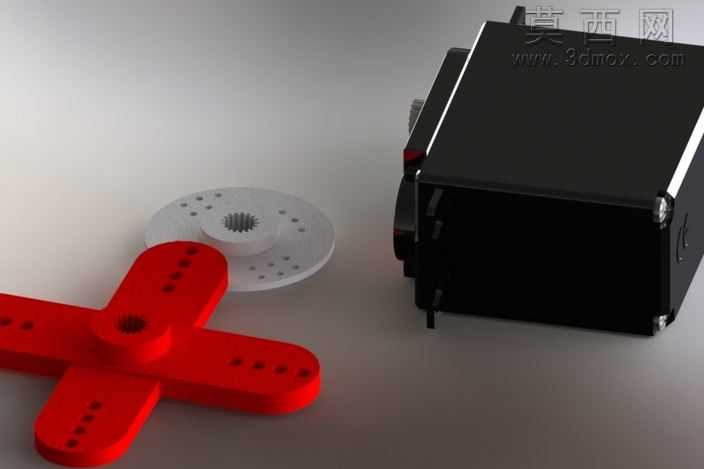

本作品为Hitec HS-311伺服电动机的高精度三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，同步输出STEP、IGES通用交互格式，可适配多数主流三维工程软件的导入编辑需求。建模阶段严格遵循实物测绘的尺寸比例，对舵机的核心结构进行了完整还原：主体黑色外壳采用分体式卡扣结构建模，精准还原外壳的安装定位槽、侧边走线缺口、顶部输出轴的安装基座细节，外壳表面的哑光磨砂质感通过材质参数的粗糙度、漫反射通道调整实现，还原工程塑料外壳的真实视觉效果。顶部输出轴部分还原了金属齿盘的齿形轮廓、中心定位孔、顶部一字调节槽的细节，金属材质通过调整金属度、反射光泽度参数，还原铝合金加工件的细腻金属质感。配套的十字形舵盘、多孔圆形舵盘作为舵机的标准输出配件，也完成了全细节建模：十字舵盘的四个安装臂上的定位孔位、表面的刻度标识都做了凹凸结构还原，红色塑料材质调整了基础色饱和度与半哑光粗糙度，还原尼龙舵盘的材质特性；圆形多孔舵盘的环形排布安装孔、中心轴孔的配合公差都按照实物标准做了参数化设定，可直接用于后续的装配干涉校验。渲染阶段采用工作室柔光布光方案，主光源从侧上方45度投射，搭配底部补光弱化硬阴影，突出各部件的结构轮廓与材质差异，背景采用浅灰色渐变背景，将视觉焦点集中在舵机主体与配套舵盘上。设计过程中充分考虑伺服电机的实际应用场景，所有结构的尺寸公差、配合关系都参照该型号舵机的官方参数设定：控制系统适配脉冲宽度控制1500us中性点位，支持3-5伏特峰间方波信号输入，工作电压覆盖4.8-6.0伏特区间，操作温度范围适配-20至60摄氏度的使用环境，4.8V电压下空载转速为0.19秒/60度、失速扭矩为3.0公斤/厘米，6.0V电压下空载转速为0.15秒/60度、失速扭矩为4.5公斤/厘米，所有参数对应的结构特征都在建模中做了对应体现，比如内部齿轮组的减速比匹配扭矩参数、外壳的散热结构适配工作温度范围。模型可直接用于机器人关节结构验证、自动化设备执行机构选型校验、教学演示场景的结构展示，无需二次修整即可完成装配对接、运动仿真等后续工程操作。
