松下BFV00072DK运动控制逆变器三维模型

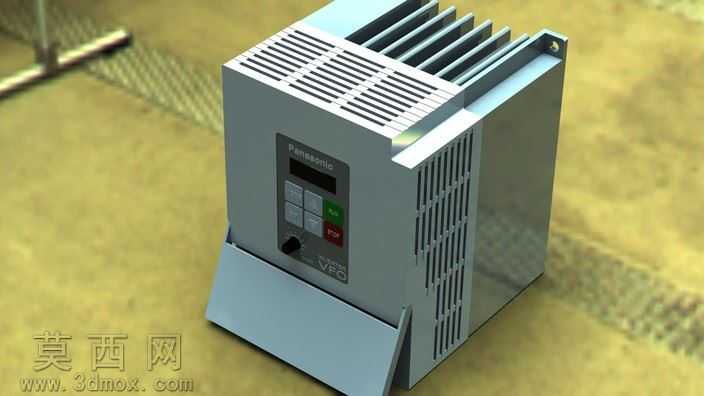

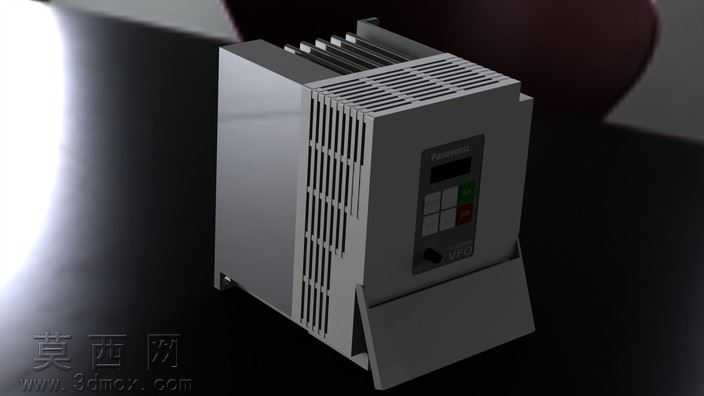

本模型为松下BFV00072DK运动控制逆变器的高精度三维建模成果，建模过程严格遵循实物测绘尺寸与官方产品参数，完整还原了设备的外观形态与结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的建模思路，首先拆分设备的核心组成模块：底部安装基座、主体散热壳体、正面操作面板、顶部散热鳍片组、侧边接线腔体，分别完成各模块的特征建模后进行整体装配，确保各部件的装配间隙、配合关系与实物完全一致。壳体部分通过拉伸、切除、阵列等基础特征构建出格栅式散热通风结构，精准还原了散热鳍片的排布密度、倾斜角度与厚度参数，同时对壳体表面的安装挂耳、固定螺孔、接缝卡扣等细节做了精细化处理，保证结构的可制造性还原度。正面操作面板区域，单独建模了数显显示屏、功能按键、调节旋钮、状态指示灯等交互部件，按键的凹凸弧度、旋钮的防滑纹理、面板上的标识区域都做了对应特征还原，清晰区分了操作区域的功能分区。材质渲染阶段，针对不同部件匹配了对应的物理材质：主体壳体采用哑光浅灰工业塑料材质，调整粗糙度参数还原工业塑料的磨砂质感；散热鳍片部分采用银灰色金属材质，添加轻微的金属反光与氧化质感，还原铝合金散热件的真实视觉效果；操作面板区域的按键做了分色处理，功能按键采用深灰底色搭配红绿标识色，旋钮采用黑色防滑橡胶材质，显示屏区域添加半透明玻璃材质与轻微的屏幕反光效果，整体渲染光影采用工业产品常用的柔和侧光方案，突出设备的结构轮廓与材质层次，同时在底座与壳体的衔接处添加细微的装配缝隙阴影，提升模型的真实感。模型完整还原了该款逆变器适用于230VAC工况、覆盖0.4/0.75/1.5千瓦功率段的产品对应的结构尺寸，可用于工业电气柜布局仿真、设备装配演示、产品宣传可视化等场景，建模过程中对所有特征做了参数化保留，支持后续根据需求调整尺寸、修改结构细节。
