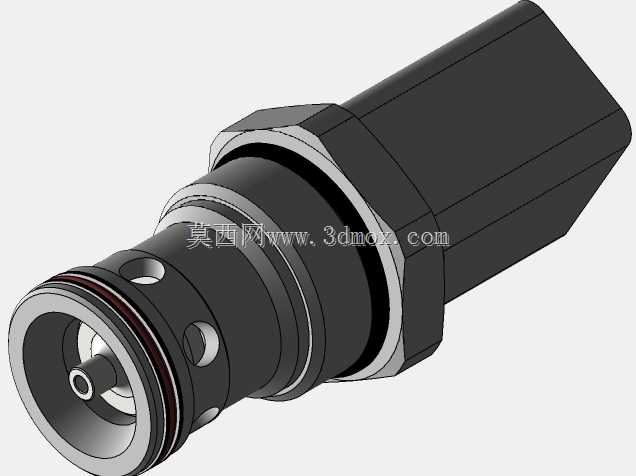

DSL201T插装式液压控制阀门结构设计

这款DSL201T插装式液压阀主要应用于工程机械、重型机床、冶金设备的集成液压回路中，作为油路通断、压力调控或方向切换的核心执行元件，适配高压大流量的液压传动场景，相比传统管式、板式连接的阀件，它能大幅缩减液压阀组的安装体积，减少管路连接带来的泄漏风险，提升整套液压系统的集成度与运行可靠性。从实际用途来看，该阀可嵌入集成阀块的预制安装孔内，直接参与主油路的流量与压力控制，常见于挖掘机主阀组、液压机动力单元、注塑机锁模回路这类对安装空间有严格限制、同时要求高压工况下密封稳定的液压系统中，能够在持续高压、油液存在微小杂质的工况下保持稳定的工作状态，避免出现卡滞、内泄超标的问题。在功能特性设计上，这款阀采用了先导控制配合主阀芯的结构，前端的密封环带采用多道阶梯式密封设计，插入阀块后能够实现进油腔、控制腔、回油腔的完全隔离，杜绝不同压力油路之间的窜油问题；阀芯上开设的对称阻尼孔能够在阀芯启闭过程中缓冲油液冲击，降低液压系统的压力脉动与换向冲击，延长阀件与周边液压元件的使用寿命；尾部的六角结构设计方便安装时使用标准扳手拧紧，无需定制专用工装，降低现场装配与后期维护的难度。设计思路上，这款阀完全遵循二通插装阀的通用安装规范，安装孔尺寸符合行业通用标准，能够直接替换同规格的其他品牌同类型插装阀，无需重新加工阀块；整体结构采用模块化拆分思路，阀芯、阀套、密封件均可单独拆卸更换，后期维护时无需将整个阀组从设备上拆下，仅需拔出故障阀件更换易损件即可大幅降低维护成本。外形尺寸与安装边界方面，该阀整体为同轴圆柱加尾部六角的结构，插入阀块的部分采用阶梯轴设计，不同直径段对应不同的油腔位置，安装时仅需在阀块上加工对应尺寸的阶梯安装孔，预留出尾部六角的扳手操作空间即可，阀件外露部分长度较短，不会与阀块周边的管路、其他阀件产生安装干涉，适配紧凑布局的集成液压阀组设计需求；阀件的进出油口通径经过流量匹配设计，在额定流量下的油液压降控制在合理范围内，不会因为通流面积不足产生额外的发热与能耗损失。
