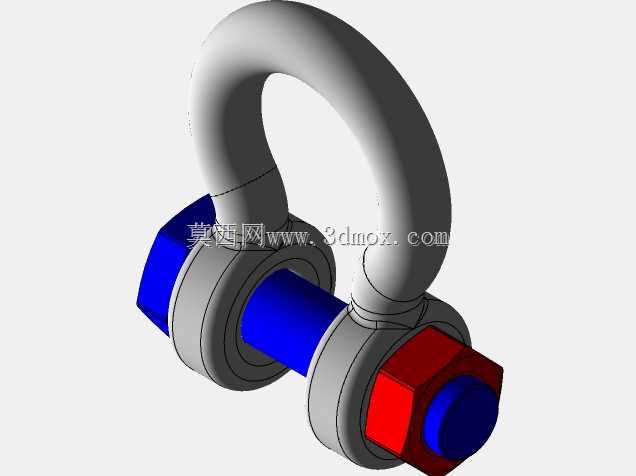

4.75吨级高强度弓形起重卸扣结构设计

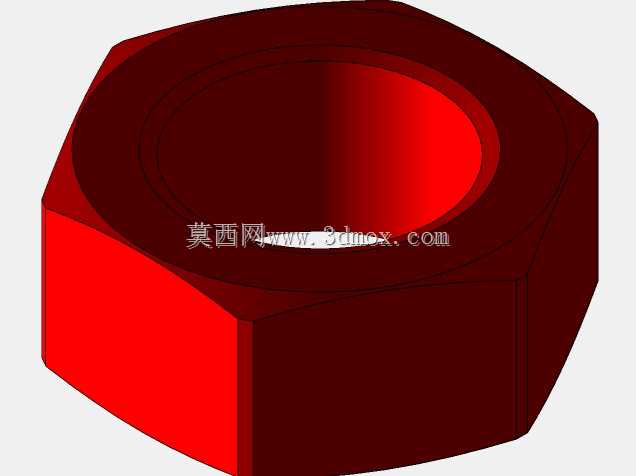

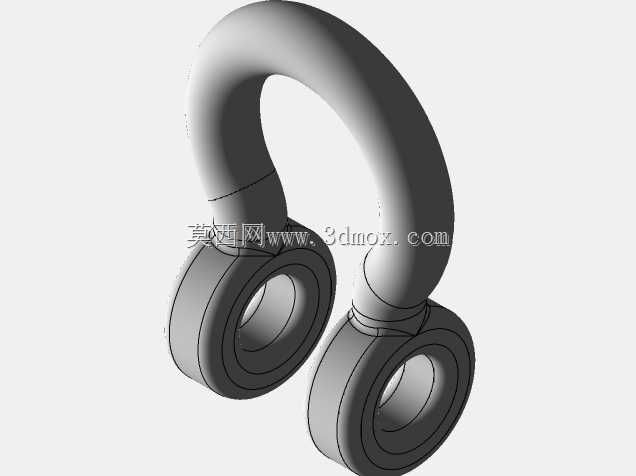

这款4.75吨额定载荷的弓形卸扣，是起重吊装作业场景中应用极为广泛的索具连接件，常配套钢丝绳、吊装带、链条等索具使用，覆盖设备搬迁、钢结构安装、港口货物装卸、工程机械维保、重型物料转运等多类作业场景，是连接起重设备吊钩与被吊重物的核心受力部件，可实现索具与吊点之间的快速可靠连接，也可用于多根索具之间的组合拼接，适配复杂吊装工况的连接需求。从功能特性来看，该卸扣采用经典的弓形环体搭配六角头销轴锁紧结构，弓形环体的弧形轮廓能够更好地适配多方向受力工况，相比直形卸扣拥有更大的内部容绳空间，可同时容纳多股索具穿入，且弧形受力面能够有效分散吊重带来的局部应力，避免索具出现过度弯折损伤，延长配套索具的使用寿命；销轴采用带螺母锁紧的结构设计，安装时将销轴穿过环体两端的同轴销孔后旋紧锁紧螺母，即可形成稳定的封闭连接结构，作业过程中不会出现销轴意外脱出的风险，拆卸时仅需松开螺母抽出销轴即可完成索具的拆装，操作便捷且连接可靠性强，能够承受吊装过程中产生的拉伸、冲击等复合载荷。在设计思路上，该卸扣围绕4.75吨的额定工作载荷开展结构校核，环体部分采用等强度圆弧过渡设计，从顶部受力最大的弧形段到两端销孔连接位置，截面尺寸按照应力分布规律做渐变优化，既保证整体结构强度满足安全系数要求，又尽可能减少冗余材料用量，控制产品自身重量；销孔与销轴采用小间隙配合设计，既保证销轴拆装顺畅，又避免配合间隙过大导致作业过程中出现冲击晃动，降低连接部位的磨损速率；销轴端部的六角头与配套锁紧螺母采用标准紧固件尺寸设计，现场作业时可直接使用常规扳手完成锁紧与拆卸操作，无需配备专用工具，适配野外、高空等复杂作业环境的操作需求。从安装边界与尺寸适配来看，该卸扣的环体内腔宽度、销轴直径、开口尺寸均按照对应吨位的通用吊装规范设计，可适配直径符合要求的钢丝绳、吊装带、链条等各类索具，安装时仅需保证索具与卸扣环体的受力方向沿卸扣纵向中心线方向，避免横向、斜向偏心受力即可满足安全使用要求；销轴锁紧后需保证螺母完全贴合环体端面，无松动间隙，作业前需检查连接部位无裂纹、变形等缺陷，即可投入吊装作业使用，整体结构紧凑，受力路径清晰，能够在额定载荷范围内长期稳定承担吊装连接功能。
