伊兹350摩托车化油器高精度三维建模作品

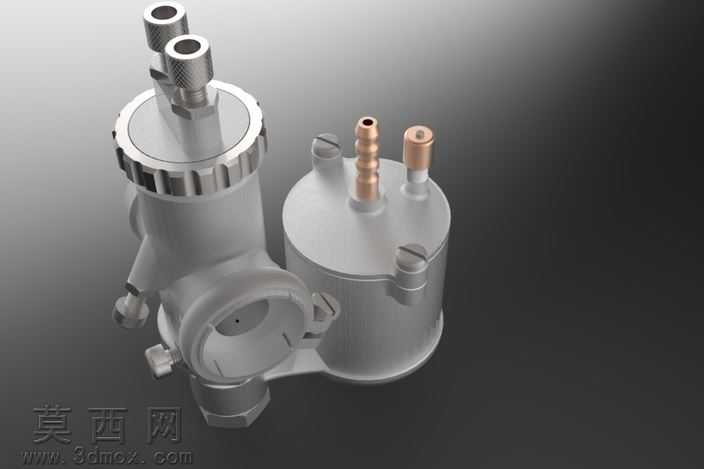

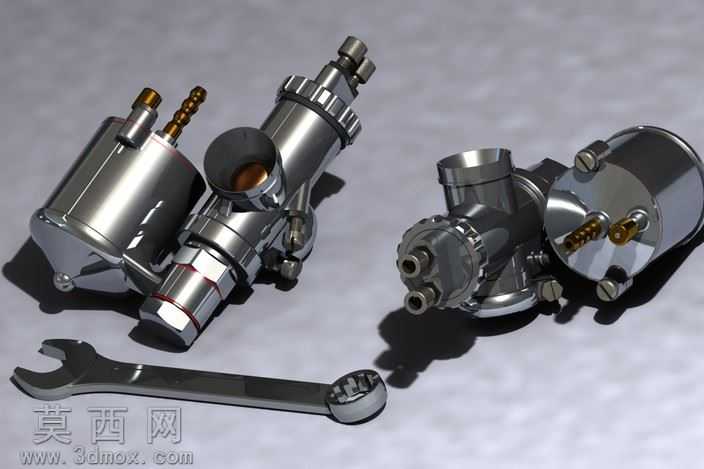

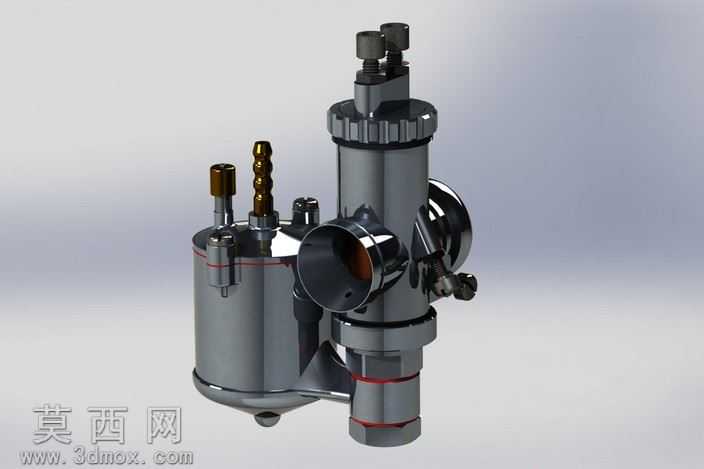

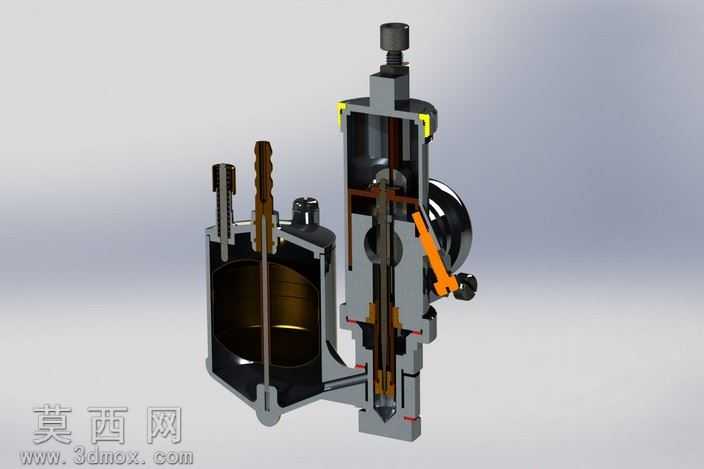

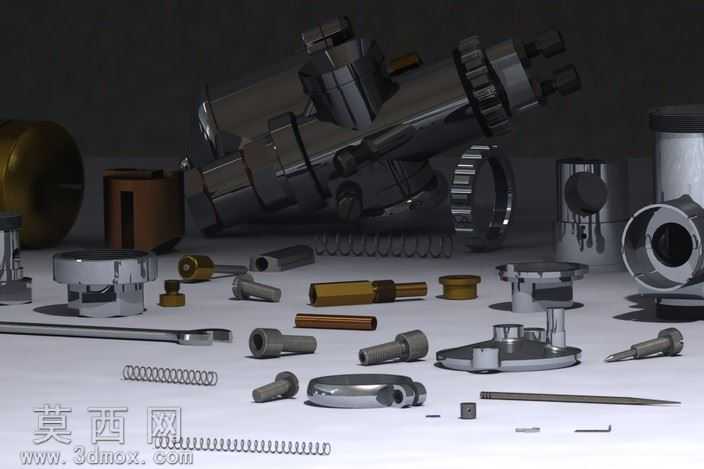

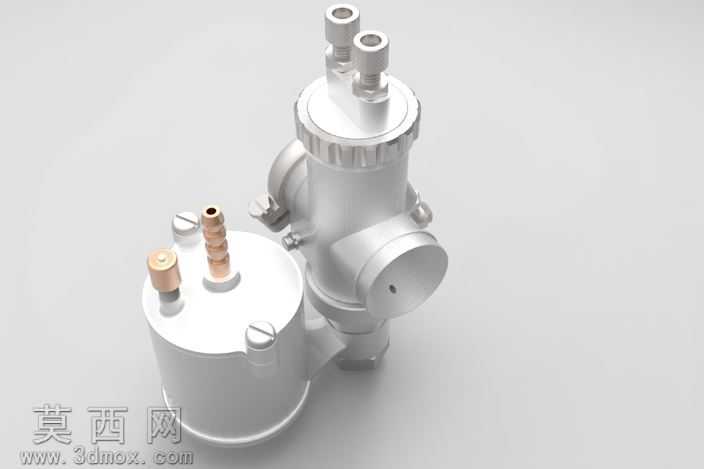

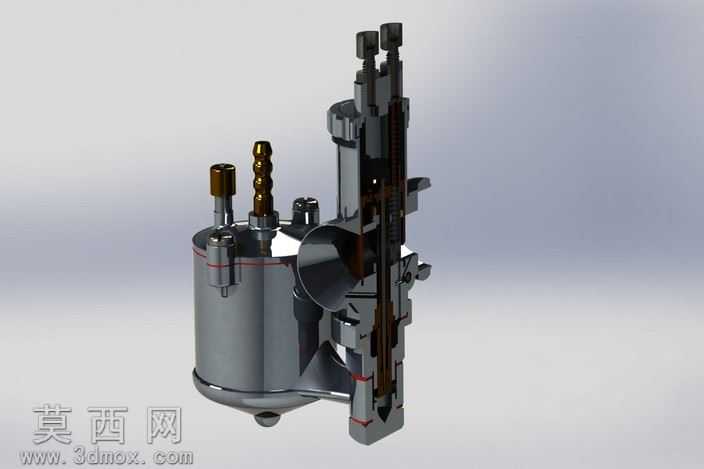

本作品为伊兹350摩托车配套化油器的全参数化三维建模成果，建模阶段严格参照实物测绘尺寸与原厂技术图纸，在SolidWorks环境下完成全特征构建，对化油器的进油接头、节气门腔体、油量调节螺钉、浮子室壳体、安装固定位等每一处结构都做了1:1还原，未做任何结构简化，所有配合面的公差预留、螺纹规格、接口尺寸均完全匹配实车装配要求，可直接用于装配验证、结构改进或3D打印样件制作。材质与渲染阶段，针对化油器不同部件的材质特性做了分层材质调校：主体金属壳体采用抛光镀铬金属材质，调整了金属粗糙度、反射强度与环境光遮蔽参数，还原出镀铬件亮面高反射、边缘带细微磨痕的真实质感；进油铜接头采用黄铜材质，调整了金属色泽与氧化层细微质感，区分开镀铬件与铜件的视觉差异；调节螺钉、密封垫圈等小部件分别对应做了镀锌钢、耐油橡胶的材质参数设置，搭配同场景的开口扳手模型做场景化渲染，打光采用柔和的三点布光方案，主光模拟室内柔光箱效果突出金属件的高光轮廓，辅光补全暗部细节避免结构死黑，轮廓光勾勒部件边缘提升立体感，最终渲染效果清晰展现化油器的精密结构与金属质感。设计思路上，建模全程遵循自上而下的装配设计逻辑，先搭建化油器整体的装配骨架定位各功能模块的相对位置，再逐个拆分零件建模，确保各零件间的装配关系准确，不存在干涉问题，同时对化油器的内部油道、量孔等核心功能结构也做了完整建模，可用于后续的流体仿真分析、结构优化等工作，模型同时导出了STEP、IGES等通用格式，可适配多数主流三维软件打开使用，能够满足摩托车改装、配件复刻、教学演示等多场景的使用需求。
