全向轮OMNIWHEEL结构三维设计作品

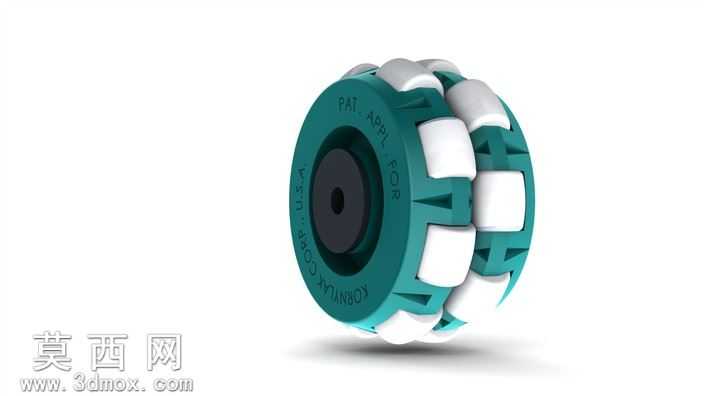

本作品为全向轮OMNIWHEEL的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体运动轮廓的参数定义，再拆分各个子部件进行独立建模，最终完成整体装配与干涉校验。模型主体轮架采用一体化结构设计，轮缘周向均匀排布多组独立从动小滚轮，小滚轮轴线与主轮轴线呈垂直交错布局，该结构可保证轮子在沿主轮轴向转动行进的同时，能够实现横向的无滑动位移，满足全向移动的运动需求。建模过程中对主轮轮毂的安装孔位做了精准的参数化定义，中心轴孔预留了标准轴承安装位，可适配常规的传动转轴安装尺寸，轮架上的小滚轮安装卡槽做了等距圆周阵列处理，保证每个小滚轮的安装位置精度一致，避免运动过程中出现卡顿或受力不均的问题。材质渲染阶段，主轮架部分采用哑光青绿色工程塑料材质，模拟实际产品中常用的高强度尼龙材质质感，表面添加了细微的磨砂纹理提升真实感，同时在轮架侧面蚀刻了对应的标识字符，还原实物的细节特征；周向排布的从动小滚轮采用米白色耐磨聚氨酯材质，表面做了轻微的高光处理，体现橡塑材质的触感特征，中心的轮毂安装部分采用深灰色金属材质，模拟金属轴套的质感，不同材质的区分清晰，能够直观展现各个部件的材质属性与功能分区。结构设计上充分考虑了实际使用的受力需求，主轮架的支撑筋条做了加厚处理，在小滚轮与主轮架的连接位置做了圆角过渡，避免应力集中导致的部件损坏，每个小滚轮都可绕自身轴线独立转动，装配完成后所有运动部件均无干涉，可直观演示全向轮的运动原理。整体模型细节完整，从安装定位结构到表面标识细节都做了还原，既可以作为机器人移动机构的设计参考，也可用于全向移动原理的演示教学，模型的参数化特征保留完整，可根据实际使用需求调整轮径、小滚轮数量、安装孔尺寸等参数，适配不同的全向移动平台设计需求。
