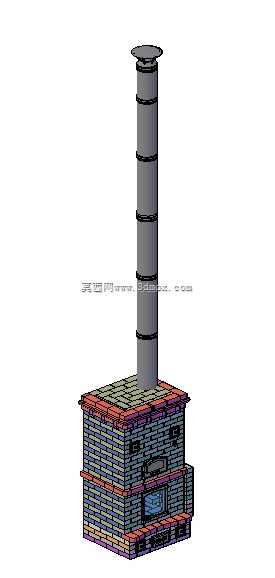

砖砌结构立式烟囱采暖炉三维设计

该模型还原的是民用及小型工坊场景常用的砖砌式采暖燃煤炉，这类设备广泛应用于北方乡村自建房、小型作坊、野外临时作业营地的冬季采暖与简易炊事场景，能够在无集中供暖覆盖的区域提供稳定的热源输出，同时可兼顾小规模热水供应、食材加热等实用需求，适配散煤、生物质压块等多种低成本燃料，对使用场景的配套条件要求极低，无需复杂的管线预埋即可快速搭建投用。从功能特性来看，该炉体采用分层砌筑的结构设计，下部为燃料燃烧室，预留有添料口与清灰口，中部设置有换热烟道夹层，燃烧产生的高温烟气在夹层内完成与炉体壁面的热量交换后，汇入上部立式烟囱排出，既能够提升炉体的整体散热面积，提升室内采暖效率，也能通过烟囱的抽力保证燃烧过程的氧气供给，避免室内倒烟引发的安全隐患。设计过程中充分考虑了民用场景的搭建与使用需求，炉体整体采用矩形落地结构，底部预留有足够的清灰操作空间，炉体砌筑的分层结构完全匹配实际施工的砖块排布逻辑，每一层砖体的错缝排布都做了还原，保证结构的稳定性与砌筑可行性；上部烟囱采用分段式法兰连接结构，每一节烟囱的接口位置都做了限位凸台设计，既方便现场根据建筑层高调整烟囱总高度，也能保证拼接后的密封性，减少烟气泄漏风险，烟囱顶部设置有防雨帽结构，能够避免雨天雨水灌入烟道导致炉体受潮损坏。从安装边界来看，炉体整体占地尺寸适配普通民居的角落安装需求，不需要额外做高强度的地基处理，仅需平整的硬化地面即可放置，烟囱的安装高度可根据现场的建筑挡风情况灵活调整，保证排烟口高于周边建筑屋檐，避免风压变化导致排烟不畅；炉体的操作口高度贴合人体站立操作的舒适区间，添料、清灰操作无需过度弯腰，日常使用的便利性较强，同时炉体外层的砖砌结构本身具备一定的储热能力，在燃料熄灭后仍能在较长时间内维持稳定的散热，延长采暖的有效时长，减少燃料的消耗频次。
