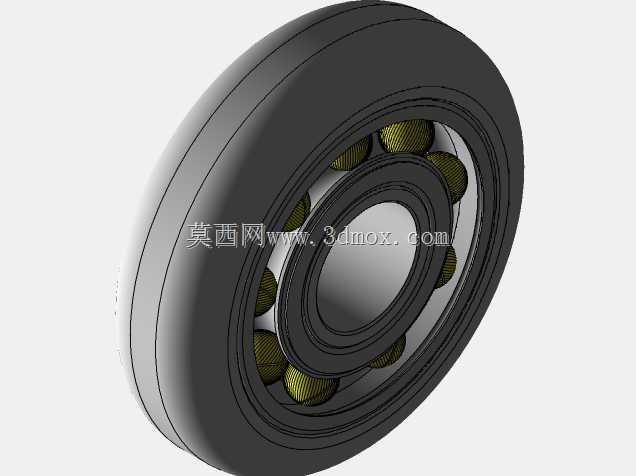

带橡胶外圈深沟球轴承结构设计

这款带橡胶外圈的深沟球轴承，主要面向低速轻载的传动支撑场景设计，常见应用于小型输送线从动辊、DIY小型代步工具轮组、桌面级自动化设备的旋转支撑部位，也可适配简易工装夹具的旋转铰接结构，能够在无额外润滑维护的工况下持续承担径向载荷，同时缓冲设备运行过程中产生的小幅振动，降低金属部件硬接触带来的异响与磨损。从实际用途来看，该部件核心作用是为旋转轴类构件提供稳定的径向支撑，约束轴件的径向跳动范围，相比常规金属外圈深沟球轴承，外层包覆的橡胶结构可以直接与安装基座的孔位过盈配合，不需要额外加装减震衬套，也能在接触面存在微小加工误差时自适应补偿，降低安装基座的加工精度要求，同时橡胶层可以隔绝轴承运转时的振动向基座传递，适合对运行噪音有一定要求的民用DIY设备、小型教学演示装置使用。在功能特性上，该轴承采用单排钢质滚动体设计，内圈与滚动体接触区域为标准深沟滚道，能够承受恒定方向的径向载荷，同时可承担小幅的轴向窜动载荷；外层橡胶采用邵氏硬度65度的丁腈橡胶材质，与金属外圈通过硫化工艺牢固结合，不会在运转过程中出现橡胶层脱层、移位的问题，橡胶外圈表面做了细微的防滑纹理处理，与安装孔配合时可以提供足够的静摩擦力，避免轴承外圈随轴一同跟转。设计思路上，这款轴承优先考虑DIY场景的易用性，简化了常规轴承的密封结构，采用开放式滚道设计方便使用者自行加注润滑脂，同时将内圈的安装轴径做了通用化适配，匹配市面上常见的8mm、10mm标准光轴规格，不需要额外定制轴件即可完成装配；滚动体的排布采用均匀等分布置，保持架采用尼龙一体式结构，运转时的滚动阻力更小，不会出现金属保持架的碰撞异响。外形尺寸与安装边界方面，该轴承内圈孔径适配10mm标准光轴，内圈宽度为9mm，金属外圈直径为35mm，包覆橡胶层后的整体外径为47mm，整体安装宽度为12mm；安装时需要注意基座的安装孔直径控制在46.8-47mm之间，采用压入式装配即可，不需要额外加装定位卡簧，橡胶层的压缩量可以提供足够的轴向定位力，若需要承受较大轴向载荷，可在内圈侧端加装轴用挡圈辅助限位，安装后轴承的径向跳动量可控制在0.05mm以内，能够满足绝大多数DIY场景的旋转精度要求。
