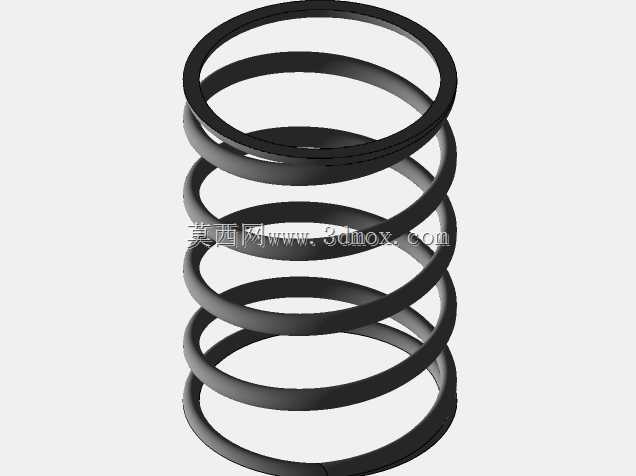

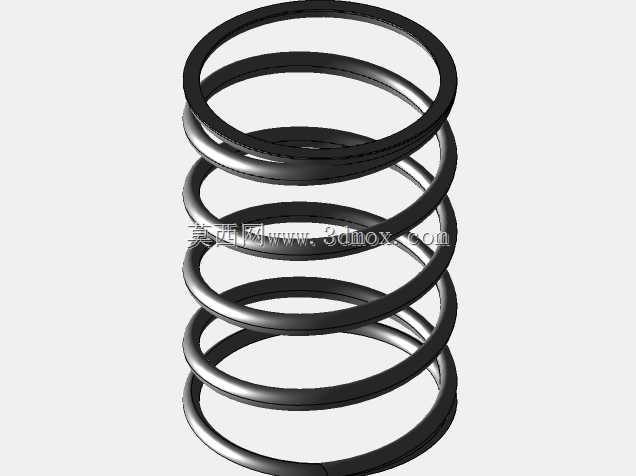

小规格压扁端压缩弹簧结构设计

这款压扁端压缩弹簧是机械传动、缓冲限位场景中极为常用的弹性储能元件，广泛应用于小型电子设备按键复位、精密仪器减震支撑、低压阀门启闭复位、小型工装夹具压紧定位等诸多场景，在各类需要提供线性弹性力、实现往复复位、缓冲吸震的装配结构中都能见到这类弹簧的身影。不同于普通两端并圈不磨平的压缩弹簧，这款弹簧采用两端压扁的端部处理工艺，能够让弹簧在安装后两端与配合安装面实现更大面积的平稳贴合，避免普通弹簧端部点接触带来的受力偏斜、工作过程中弹簧侧歪卡滞、局部应力集中导致的端部过早断裂等问题，大幅提升弹簧工作过程中的受力同轴度与运行稳定性。在实际使用场景中，这类小内径弹簧常被安装在直径匹配的导向轴上，或是置于内径适配的安装孔内，工作时沿轴向承受压缩载荷，通过自身的弹性变形储存机械能，当外加载荷撤除后能够快速推动配套构件复位到初始位置，同时可以吸收设备运行过程中产生的小幅冲击振动，降低刚性碰撞带来的零件损耗与运行噪音。设计这款弹簧时，首先围绕实际安装空间的边界约束确定核心尺寸参数，9mm的内径可以适配直径8mm左右的导向轴，既保证弹簧能够沿导向轴顺畅滑动不卡滞，又不会因为间隙过大导致弹簧压缩时出现偏摆，15mm的自由高度匹配安装腔的预留深度，能够满足安装预压量与工作行程的总和要求，0.9mm的线径经过刚度校核，能够匹配场景所需的弹力输出要求，保证在额定压缩量下提供稳定的弹性力，同时不会因为线径过大导致弹力过硬、或是线径过小导致弹力不足、易产生永久变形。弹簧的圈距经过合理设计，保证在最大工作压缩量下各有效圈不会发生并圈碰磨，避免长期工作中圈间摩擦造成的磨损、弹力衰减问题，两端压扁的端部经过平顺处理，没有尖锐毛刺与凸起，安装后不会刮伤配合零件的接触面，光滑的表面处理也能减少工作过程中的摩擦阻力，提升弹簧的疲劳使用寿命。在安装适配性上，这款弹簧的尺寸边界清晰，不需要额外设计复杂的端部固定结构，直接放置在对应安装位即可依靠两端的压扁平面实现稳定定位，装配工序简单，维护更换便捷，能够很好适配各类紧凑安装空间下的弹性功能需求，在小载荷、短行程的弹性复位、缓冲场景中具备极佳的实用价值。
