L298N电机驱动控制模块结构设计

这款L298N电机驱动模块是小型运动控制系统中极为常用的功率驱动部件，主要应用在智能小车、小型机械臂、桌面级自动化装置、学生科创项目、小型机电实训平台等场景中，承担主控单元与动力执行部件之间的功率转换与信号放大职能，解决普通控制IO口输出电流不足、无法直接驱动直流电机、步进电机等感性负载的痛点，能够同时实现两路直流电机的正反转、调速控制，也可适配两相四线步进电机的驱动需求，是低压小功率运动控制场景里普及率极高的核心驱动部件。

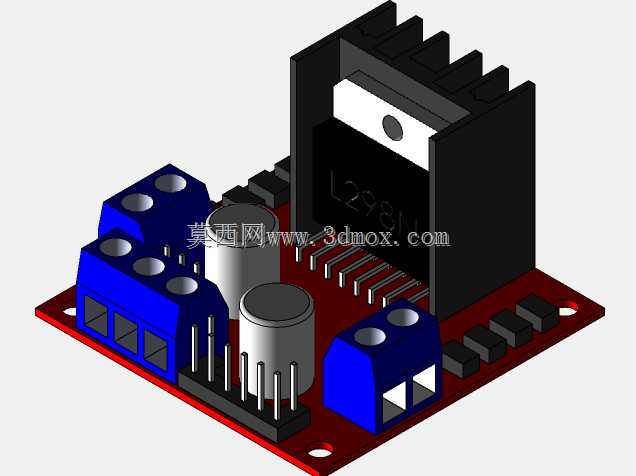

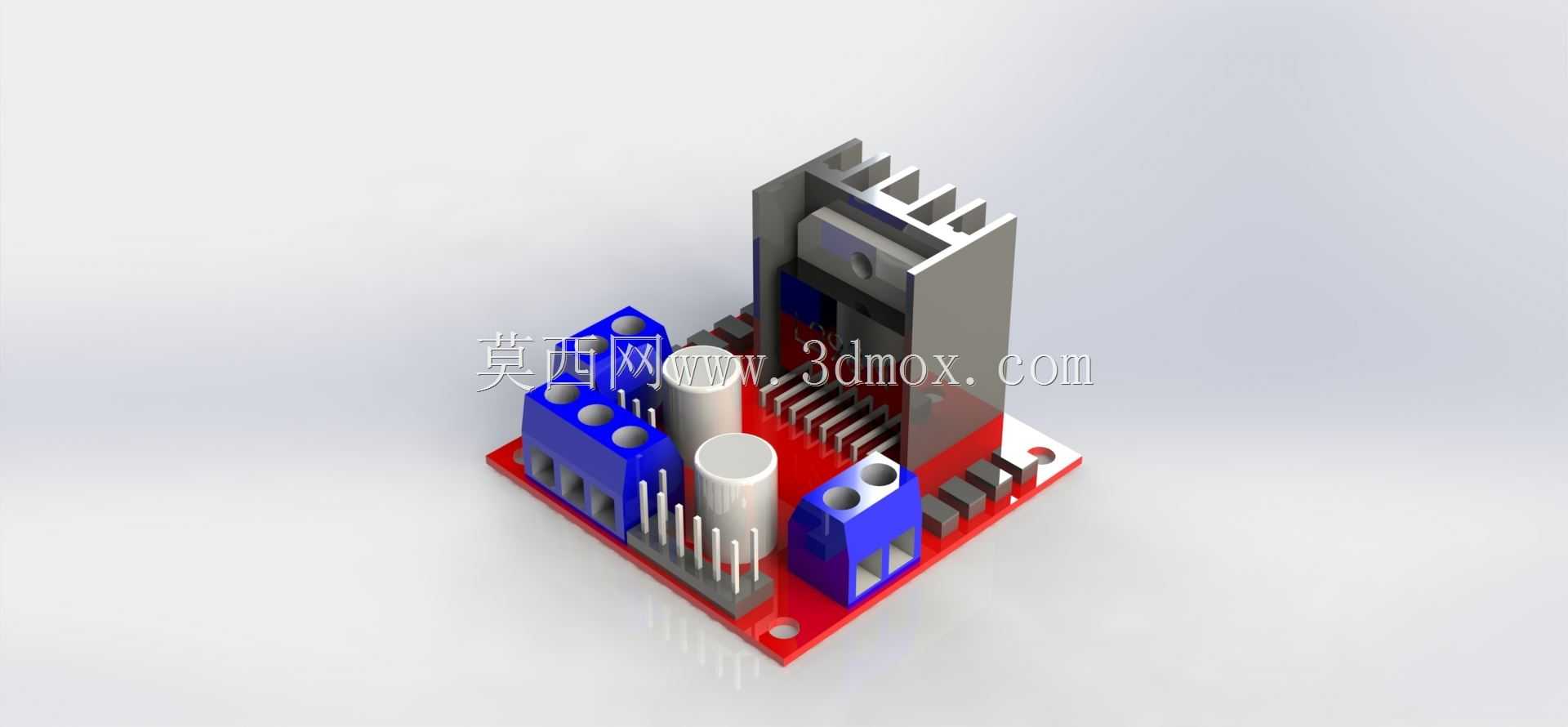

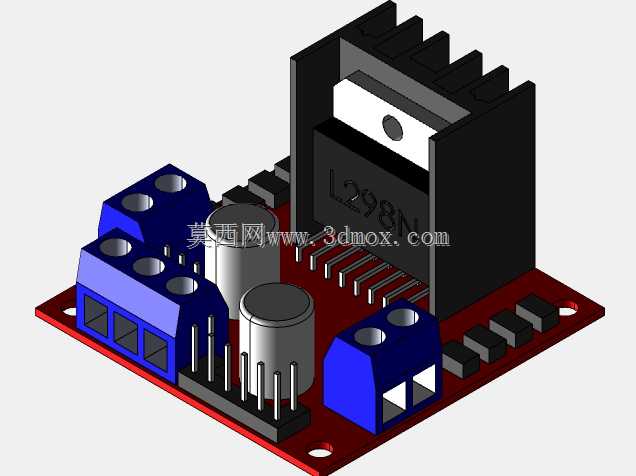

从功能特性来看，该模块以L298N双H桥功率芯片为核心，板载大容量电解电容负责电源滤波，能够有效抑制电机启停、正反转切换时产生的反向电动势冲击，稳定供电回路电压，避免尖峰电压损坏前端控制电路；板上配置多组蓝色接线端子，分别对应电源输入、电机输出、控制信号输入接口，接线时无需焊接，通过端子螺丝即可牢固固定导线，大幅提升现场接线与调试的效率；模块自带大面积黑色散热片，紧密贴合在功率芯片表面，能够在长时间带载运行时快速导出芯片工作产生的热量，避免芯片因过热触发过温保护甚至烧毁，提升模块长时间工作的稳定性；板载的电源指示灯可以直观反馈模块供电状态，方便调试过程中快速排查供电故障。

在设计思路上，该模块采用红色FR-4玻纤电路板作为载体，所有元器件布局充分考虑电气安全距离与散热需求，功率回路与信号回路分区排布，减少大电流走线对弱信号的干扰；接线端子全部布置在板卡边缘位置，符合常规电控安装的接线习惯，方便外部线缆的引入与引出；散热片采用立式安装方式，在不额外增加板卡横向占用面积的前提下最大化散热面积，兼顾空间利用率与散热效果；板卡四角预留标准安装孔位，可通过铜柱或螺丝直接固定在设备机架、安装板上，适配各类小型设备的内部安装空间。

从安装边界来看，该模块整体为矩形板卡结构，板上最高元件为立式安装的散热片，安装时需要在散热片上方预留足够的通风间隙，保证空气流通带走热量；接线端子侧需要预留足够的接线操作空间，方便螺丝刀操作拧紧端子螺丝，避免线缆弯折半径过小导致接触不良；模块供电电压适配常见的低压直流供电范围，可直接搭配常用的铅酸电池、锂电池、开关电源使用，适配绝大多数小型低压机电设备的供电体系，安装时需注意与周边金属部件保持安全绝缘距离，避免短路风险。
