罐侧装卧式搅拌装置三维结构设计

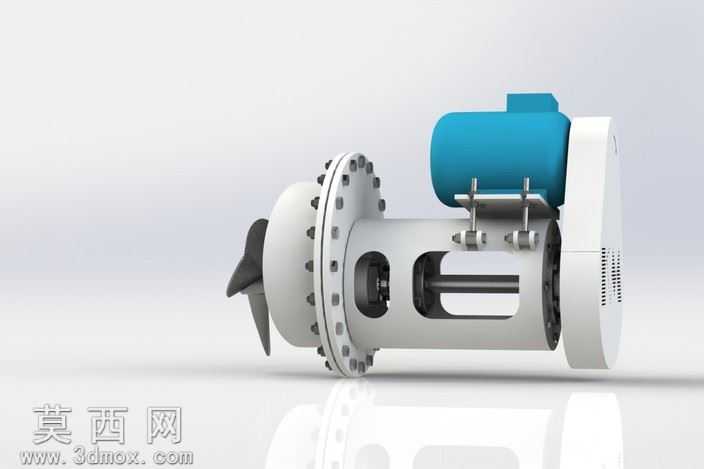

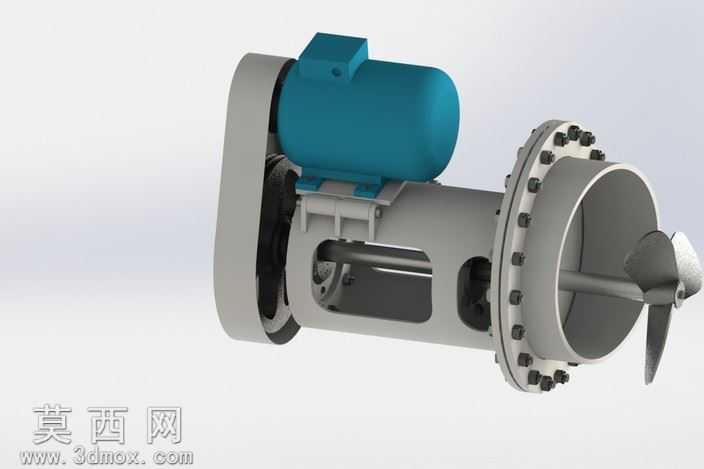

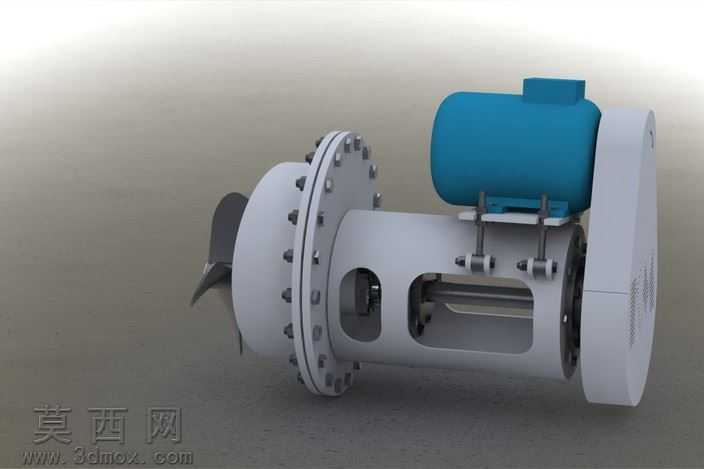

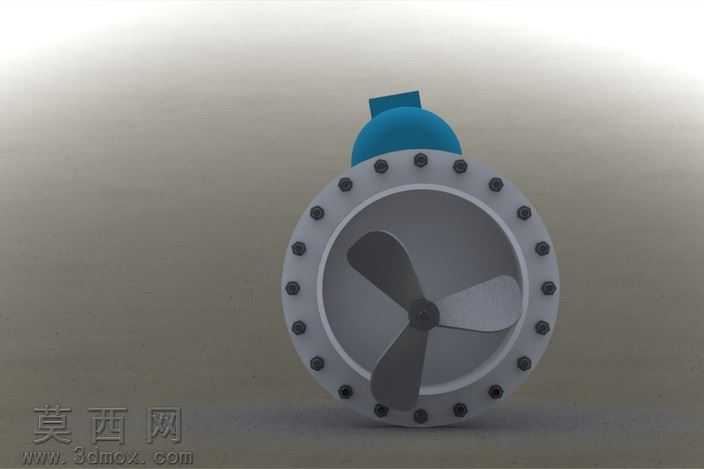

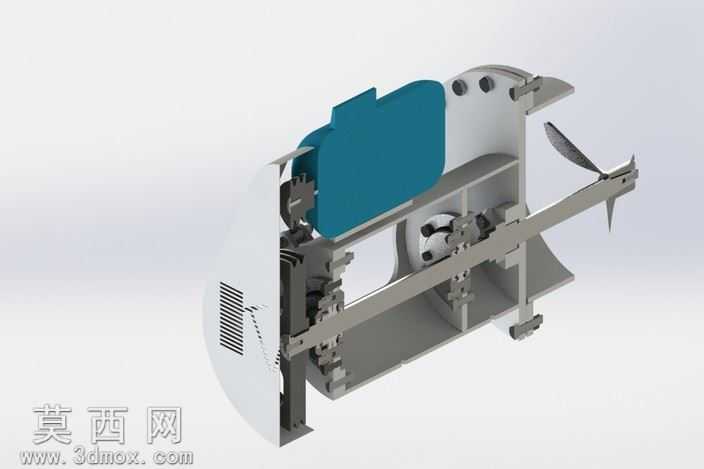

本模型采用三维参数化建模方式完成罐卧式搅拌机的全结构设计，建模过程中严格遵循机械设计装配规范，对每一处零部件的配合公差、装配关系进行了精准还原，确保模型可直接用于结构验证、装配干涉检查与工程出图参考。模型整体采用侧装法兰对接结构，通过带螺栓孔的圆形法兰实现与罐体侧壁的密封连接，法兰端面均匀分布的紧固螺栓孔位经过阵列特征精准排布，可匹配标准罐体的安装接口尺寸。动力端采用卧式安装的驱动电机，电机通过支架固定在主机壳体上方，传动部分采用带传动结构实现动力减速传递，带轮外侧设置防护壳体，既保障传动安全也还原了设备的实际外观特征。主机壳体采用镂空式框架结构设计，在保证结构刚性的前提下有效降低设备自重，壳体内部预留传动部件的安装空间，可清晰观察到内部传动轴的支撑与定位结构。搅拌工作端采用三叶螺旋推进式叶轮，叶轮与传动轴通过键连接实现扭矩传递，叶轮曲面经过曲面建模优化，可在罐内形成稳定的轴向推流效果，适配低粘度流体的混合、均质搅拌工况。材质渲染方面，对电机外壳采用哑光蓝绿色工业漆材质，主机壳体、法兰、传动轴等金属部件采用磨砂银灰色金属材质，螺栓、传动带轮等标准件采用发黑处理的深灰金属材质，传动皮带采用黑色橡胶材质，不同材质的区分渲染可清晰识别各部件的功能分区，整体渲染效果贴近工业设备的真实外观。设计过程中充分考虑了侧装搅拌设备的受力特点，对法兰连接部位的厚度、传动轴的支撑跨距进行了结构优化，避免设备运行过程中出现轴端挠度过大、法兰密封失效的问题，整体结构紧凑，安装维护便捷，可作为化工、食品、水处理等行业侧装搅拌设备的设计参考模型，模型各零部件均为可编辑参数化特征，支持根据实际工况参数调整尺寸、更换叶轮形式以适配不同的搅拌需求。
