带双侧通孔的空心方形壳体结构件

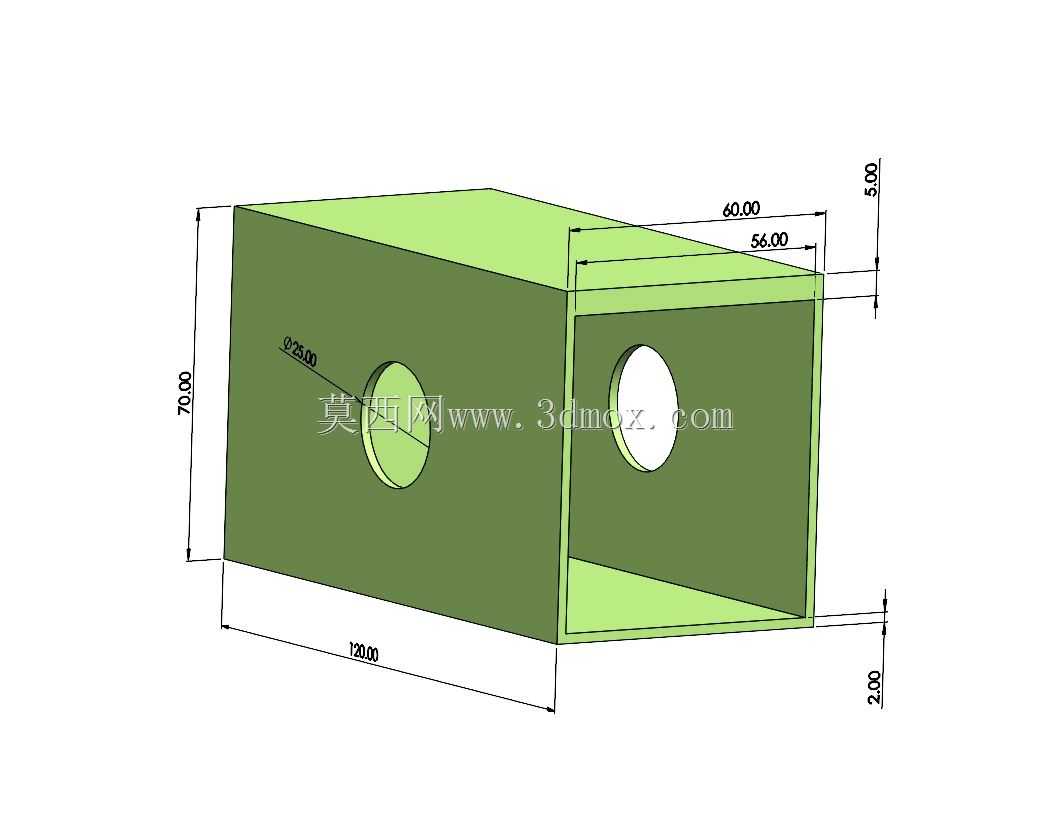

该结构件属于典型的箱式壳体类通用五金配件，在工业场景中常作为小型传动组件的防护外罩、气动回路的中转容纳仓或是轻型电气元件的安装基座使用，能够为内部搭载的零件提供稳定的物理防护，隔绝外界粉尘、碎屑的侵入，同时双侧开设的通孔可作为轴类零件的穿装通道或是流体管路的过孔，适配多类轻型装配场景的使用需求。从功能设计来看，该壳体采用单侧开口的空心结构，整体为规整的长方体构型，内部预留的空腔可充分容纳待安装的小型零部件，壁厚均匀的设计既保证了壳体整体的结构强度，避免受外力挤压出现变形凹陷，也控制了整体重量，不会给搭载的设备带来额外的负载压力。两侧壁面同轴开设的圆形通孔，孔位经过精准定位，能够保证穿装的轴类零件保持水平同轴状态，减少装配时的对位调整工作量，同时孔边缘做了顺滑处理，避免穿装管路或轴件时出现刮蹭损伤。设计思路上优先考虑了装配的便捷性与结构的实用性，整体构型无复杂曲面，采用等壁厚的拉伸成型逻辑即可完成加工，无论是采用钣金折弯焊接还是塑料注塑工艺都能快速实现量产，加工门槛低，适配不同成本预算的生产需求。开口端的边缘做了齐平处理，后续可根据使用需求加装端盖实现封闭，也可直接通过开口端完成内部零件的安装与维护，无需额外开设操作窗口。外形尺寸方面，该壳体整体长度为120mm，高度为70mm，宽度方向的外部尺寸为60mm，内部空腔的深度为56mm，底部壁厚为2mm，顶部及侧壁的壁厚为5mm，双侧通孔的直径为25mm，孔位处于侧壁的中心位置，安装时可依托壳体的平整底面直接贴合在安装基准面上，无需额外设计适配的安装支座，整体安装边界规整，不会与周边相邻的零部件产生空间干涉，可直接嵌入到紧凑的设备装配空间中，适配小型自动化设备、桌面型机械装置的内部装配需求，在轻工机械、小型实验装置、民用机电产品中都能找到适配的使用场景。
