塔克马伺服驱动口罩耳带焊接加工设备

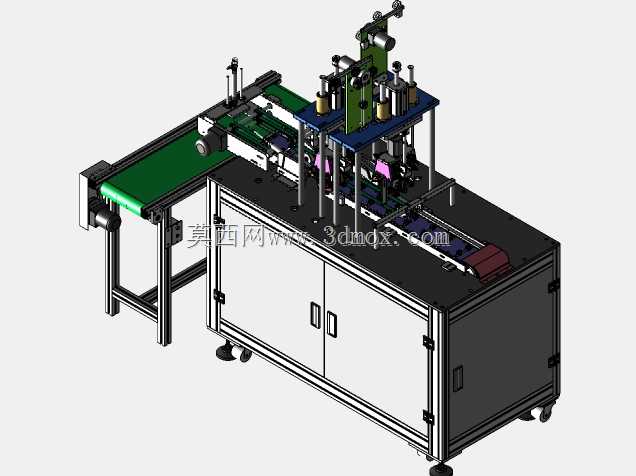

该设备主要应用于平面防护口罩生产流水线的后端加工工序，针对口罩本体完成后的耳带熔接工序作业，适配一次性民用防护口罩、医用平面口罩的规模化量产场景，可对接前端口罩本体成型设备，完成从片材到成品口罩的工序衔接，在口罩生产车间的洁净生产区域内布设，替代传统人工耳带焊接的低效作业模式，大幅降低生产环节的人工介入需求，适配大批量连续化生产的产能要求。设备整体采用铝型材框架搭配钣金柜体的结构设计，下部柜体采用标准铝型材拼接框架，外覆钣金门板形成封闭的电气安装空间，柜体底部配置万向脚轮与可调支撑脚，既方便设备在车间内的移位调整，也可在定位后通过支撑脚调平设备，抵消地面不平整带来的运行震动，保障上部加工工位的作业精度。设备左侧集成绿色皮带输送机构，用于承接前端工序输送来的口罩本体片材，输送线的带面高度经过适配设计，可与主流口罩本体机的出料高度无缝对接，无需额外增设过渡接驳机构，减少产线布设的改造成本。上部加工工位采用多层台板布局，下层台板布置口罩定位工装与输送轨道，将送入的口罩片材精准定位到焊接工位，上层台板集成伺服驱动的焊接执行模组、耳带上料机构，采用塔克马伺服系统作为焊接头移动的动力源，相比传统气缸驱动的焊接机构，伺服驱动可精准控制焊接头的下压行程、移动速度与停留时间，针对不同厚度的口罩无纺布材质，可灵活调整焊接参数，避免焊穿或者焊接不牢的品质问题，同时伺服驱动的运行噪音更低，设备运行的稳定性更强，长时间连续作业也不会出现气缸驱动常见的行程漂移问题。耳带上料机构集成了料卷放卷、张力控制、耳带裁切功能，可将成卷的弹性耳带按照设定长度裁切后，精准输送到口罩本体的焊接位置，配合超声焊接组件完成耳带与口罩本体的熔接固定，加工完成的成品口罩顺着出料轨道输送到下一工序。设备的电气控制元件全部集成在下部封闭柜体内，柜体侧面预留散热通风口，避免长时间运行导致电气元件积热，柜门采用带锁合结构的双开门设计，方便后期维护时快速打开柜体检修内部元件，设备的操作按钮与状态指示灯布置在柜体侧方的易操作位置，操作人员无需探身到设备上部即可完成设备启停、参数微调的操作。整体设备的安装边界充分考虑了车间产线的布设需求，宽度方向适配标准车间流水线的间距要求，上部加工机构的外伸部分全部做了安全防护设计，避免运行过程中人员误触运动部件造成安全隐患，输送线的进料端预留了足够的对接空间，可根据产线布局调整进料方向，适配不同走向的生产流水线排布。
