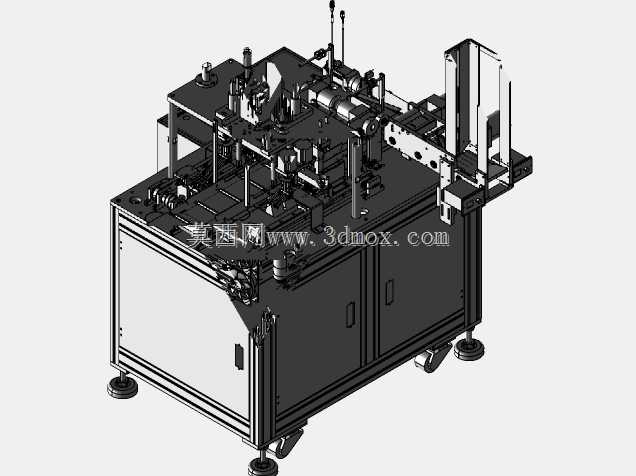

伺服遮罩克莱姆检测组装一体化设备

该设备主要应用于3C电子、小型精密零部件制造行业的产线中段工序，针对带遮罩结构的克莱姆类精密接插件完成组装后性能检测与外观核验工作，可直接对接上游组装工位与下游包装分拣工位，适配多批次小批量的柔性生产需求，无需大规模更换工装即可兼容同系列不同尺寸规格的克莱姆产品检测作业。设备整体采用方通焊接机架作为承载主体，底部配置可调节脚轮与支撑脚杯，既满足产线布局调整时的快速移位需求，也能保证作业过程中的设备稳定性，机架下部设置双开门电气柜与气源处理组件安装空间，上部作业区域采用透明亚克力防护围挡，在隔离作业风险的同时方便操作人员实时观察内部运行状态。设备的功能模块沿物料流向依次排布，入料端采用皮带输送结构承接上游流入的待检测工件，搭载视觉定位组件对工件位置进行实时校准，多组伺服驱动的取料机械手配合高精度夹爪完成工件的精准移栽，将工件依次移送至导通测试工位、遮罩贴合度检测工位、尺寸精度核验工位，各工位配置对应的检测传感器与压合机构，可同步完成克莱姆端子导通性能测试、遮罩安装到位度检测、引脚平面度校验等多项检测内容，检测完成后根据检测结果将合格工件移送至下一工序，不合格工件自动分拣至不良品收纳盒。设计过程中充分考虑设备的维护便捷性与运行稳定性，所有运动模组均采用标准化伺服驱动搭配线性导轨的传动结构，传动精度控制在0.02mm以内，各工位的检测工装采用快拆式设计，更换产品型号时仅需更换对应定位治具即可完成换型，设备的走线与气路全部采用内置式排布，避免管线外露造成的积尘与磕碰损坏风险，整体作业台面高度符合人体工程学设计，操作人员无需过度弯腰或抬手即可完成日常上下料与异常处理操作。设备整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，可直接适配标准工业车间的产线排布间距，无需对现有车间布局进行大规模改造，气源接口与电源接口均设置在设备侧方下部，方便现场管线对接，设备运行节拍可达每小时600件，可替代3-4名人工检测工位的作业量，同时避免人工检测带来的漏检、错检问题，检测一致性可达99.5%以上。
