双工位气动锁附执行模组结构设计

项目分类:通用机械零部件 发布时间:2021-04-26 ID:149195
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计
  • 双工位气动锁附执行模组结构设计

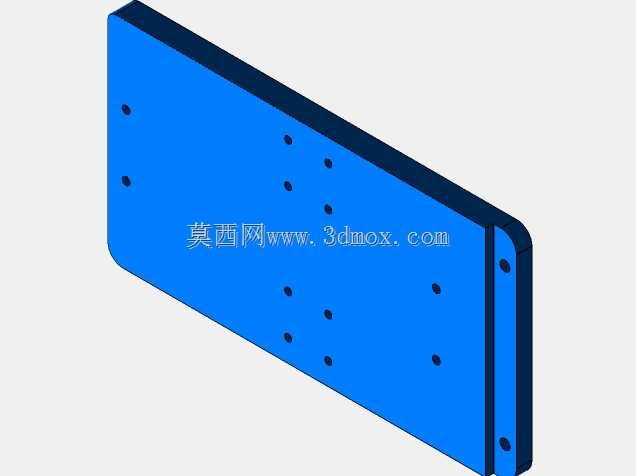

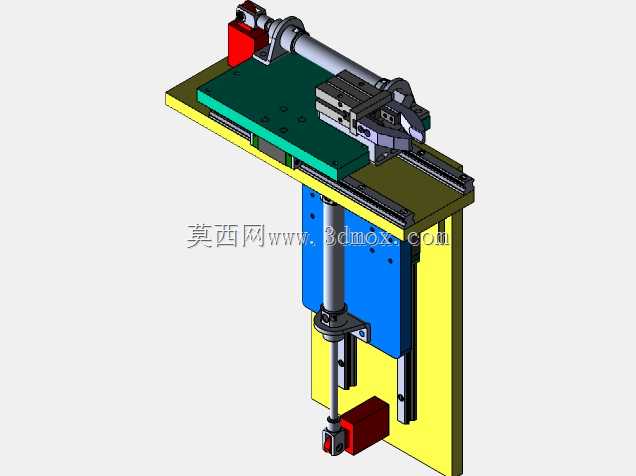

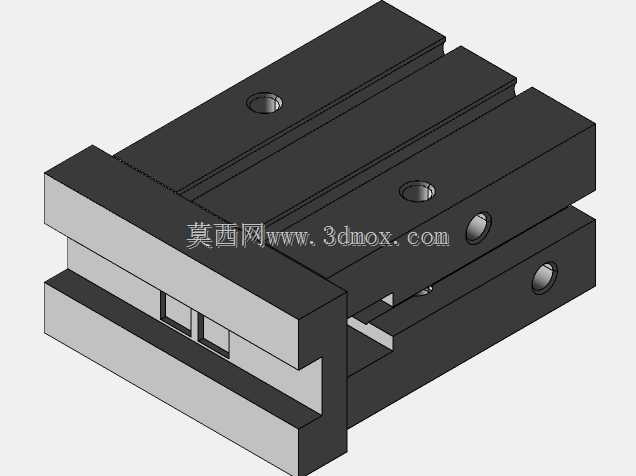

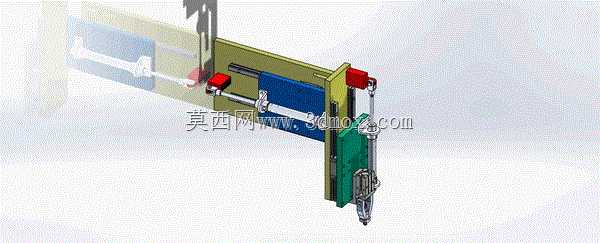

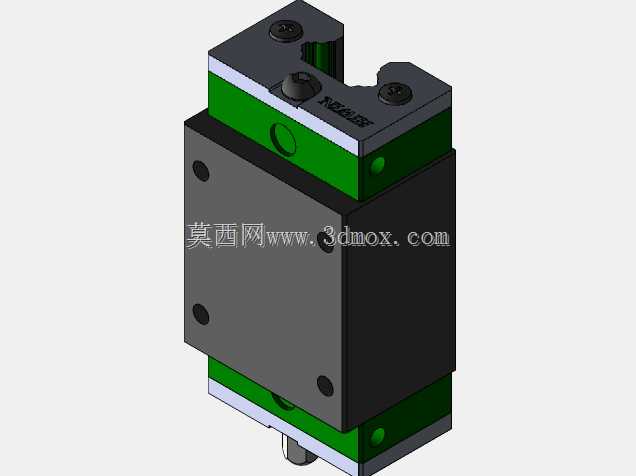

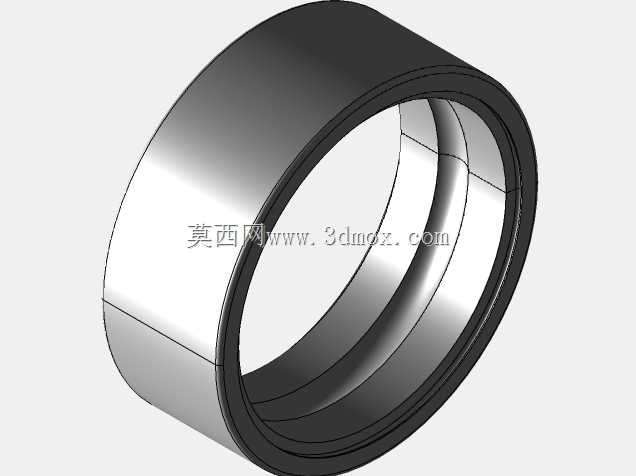

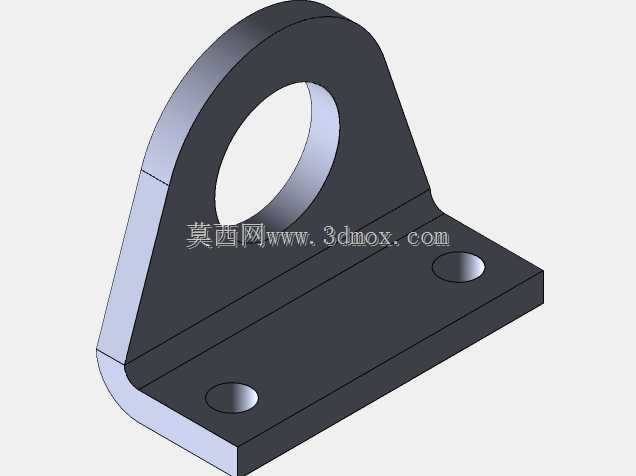

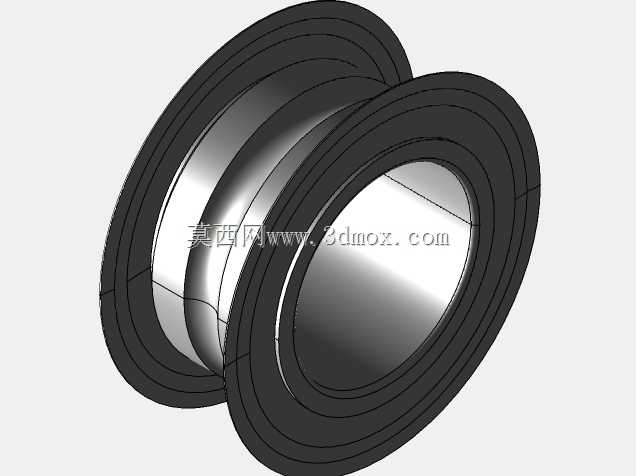

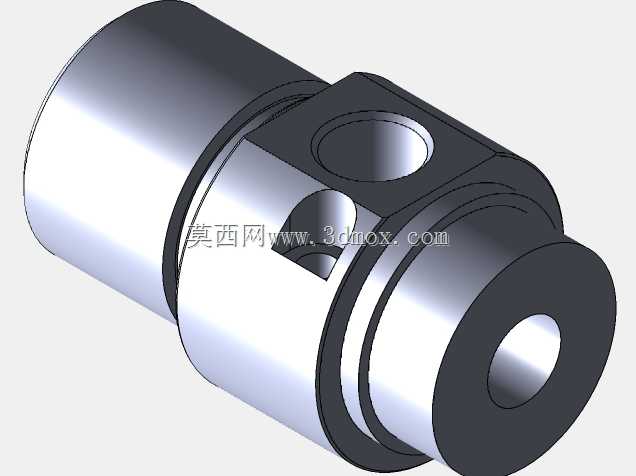

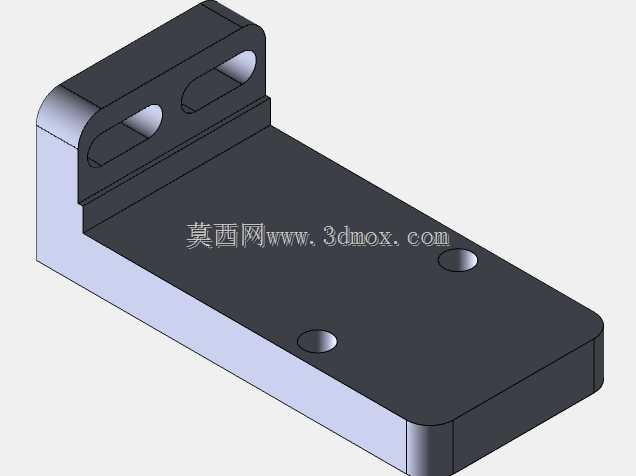

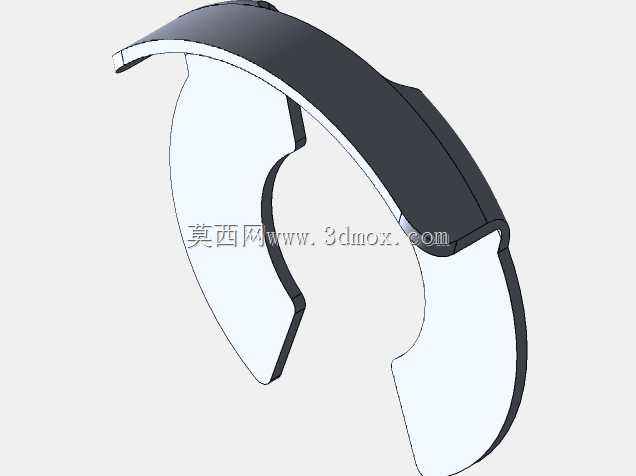

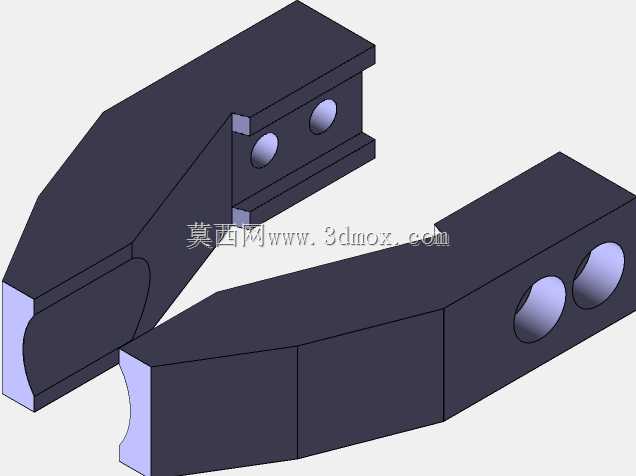

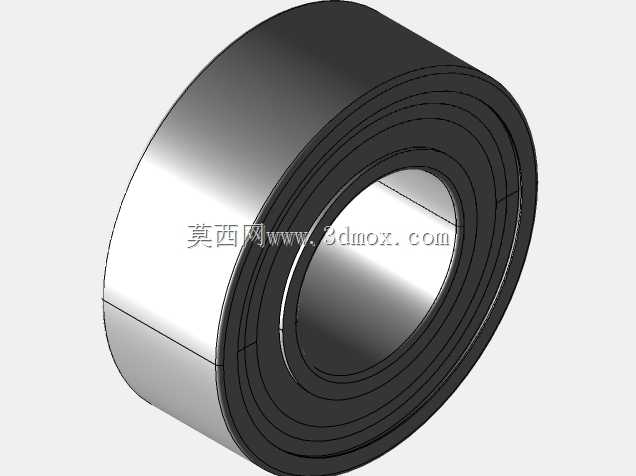

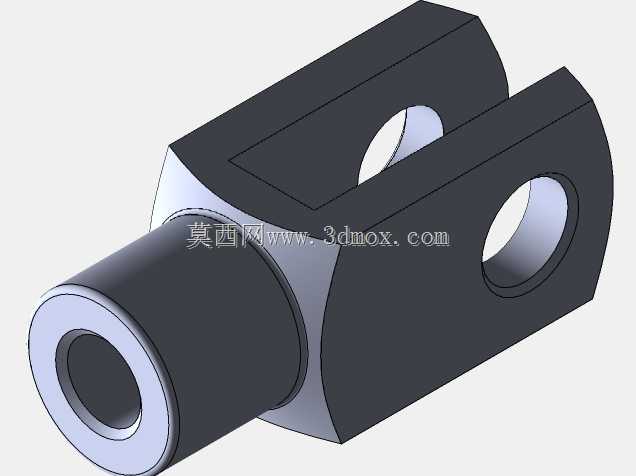

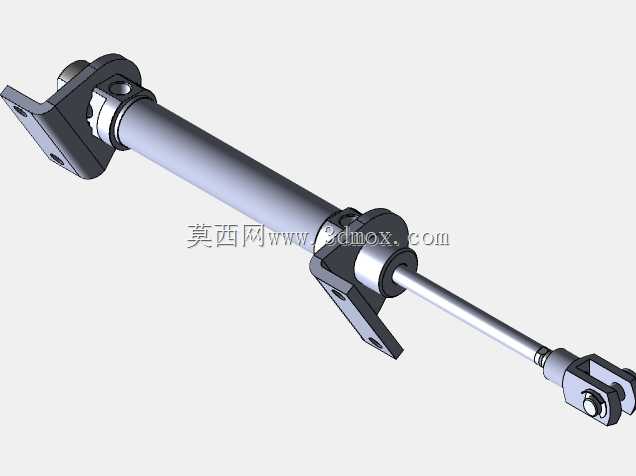

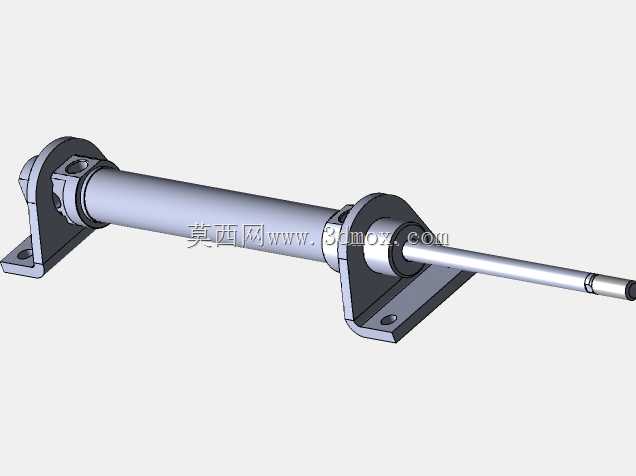

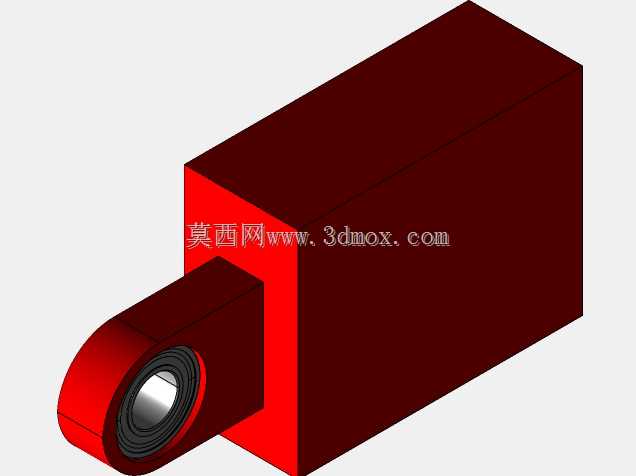

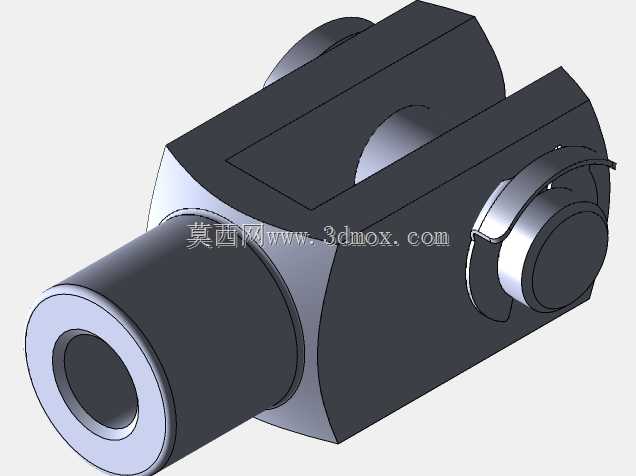

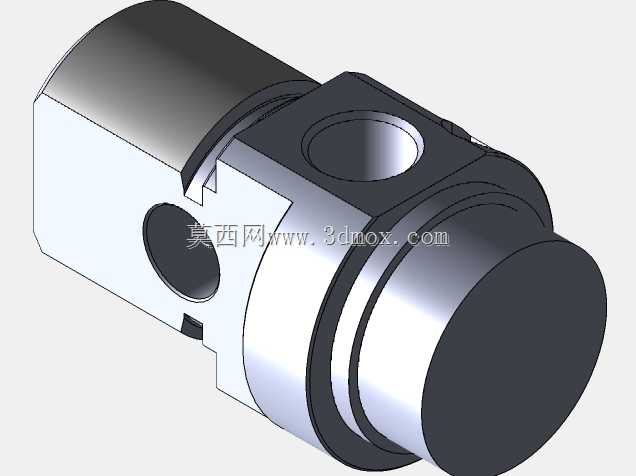

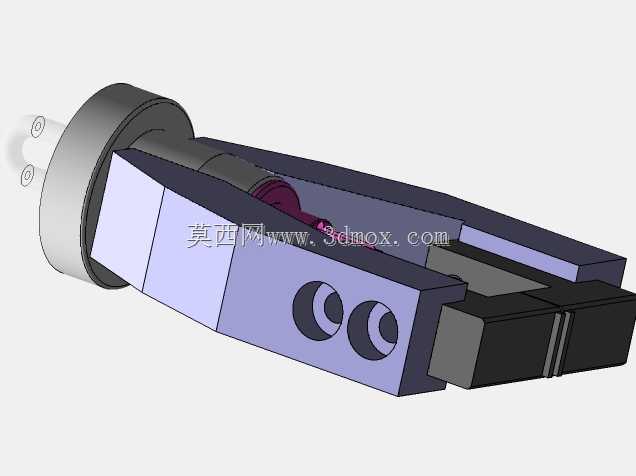

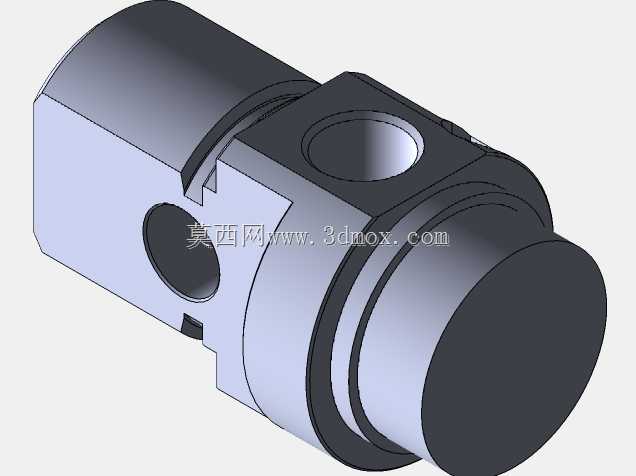

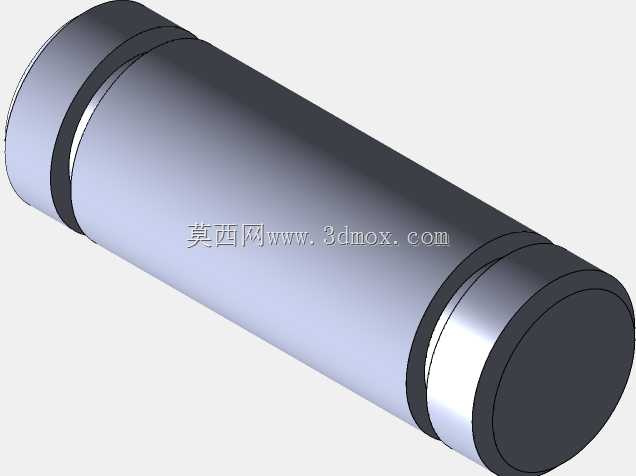

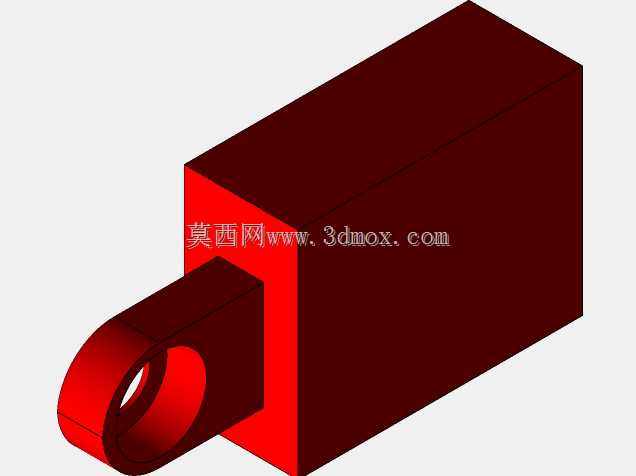

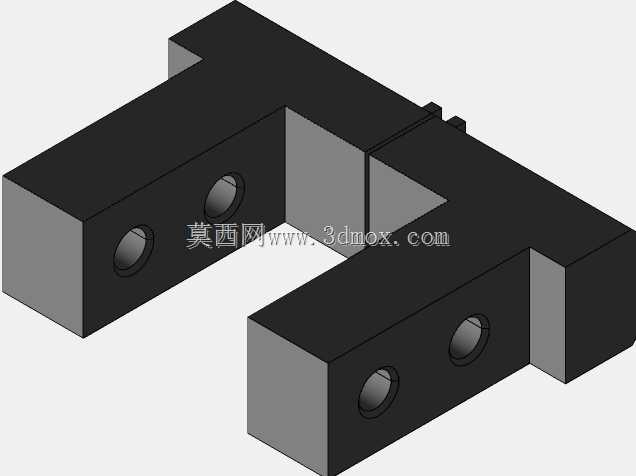

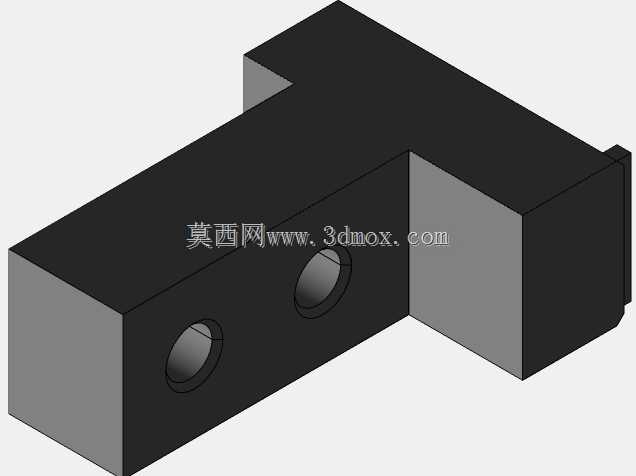

该结构为面向精密组装产线设计的双工位气动锁附执行模组,主要应用于3C电子、小型家电零部件的螺丝锁付与点胶复合工序场景,可直接搭载于桌面型三轴运动平台或多关节机械手末端,替代人工完成高精度、高重复性的锁附作业,适配M1-M3规格的小尺寸螺丝锁付需求,也可通过更换执行端头完成点胶、压装等同类轴向作业。模组整体采用立式分层布局设计,核心承载主体为经硬质氧化处理的铝合金安装立板,立板两侧对称布置两套独立的气动执行单元,每套单元集成了直线导向导轨、气动滑台、缓冲限位组件与快换式执行端头,两套单元可独立动作也可协同作业,能够在单次工位进给过程中完成相邻两个点位的作业,大幅缩减单工位作业节拍,相比单头执行结构作业效率提升近40%。设计过程中重点考虑了安装边界与适配性,模组整体横向安装宽度控制在120mm以内,纵向伸出长度不超过180mm,整体厚度控制在65mm,安装面预留了符合通用工业标准的M6安装孔位,孔位间距兼容市面主流的运动平台安装接口,无需额外制作转接板即可完成快速装夹。每套执行单元的气动滑台行程设置为30mm,行程两端配置了聚氨酯缓冲限位块,能够吸收滑台动作到端点时的冲击,避免执行端头与待加工工件发生刚性碰撞,同时在滑台侧方布置了磁感应传感器安装槽,可根据作业需求加装位置传感器,实时反馈滑台的伸出与复位状态,方便接入产线的PLC控制系统实现全流程自动化作业。立板中部预留了走线与走管槽位,所有气动管路与信号线缆均可沿槽位规整布置,避免模组运动过程中管线与周边结构发生剐蹭干涉,同时在立板的上下端均预留了功能拓展接口,可根据实际工艺需求加装视觉定位相机、螺丝供料导向管、点胶阀固定座等附属配件,拓展模组的适用工艺范围。执行端头采用快换式结构设计,更换不同规格的锁付批头或者点胶针头时无需拆解整个模组,仅需松开端头的紧定螺丝即可完成快速更换,能够快速适配不同规格产品的生产需求,减少产线换型的调试时间。模组的气动回路采用独立供气设计,两套执行单元可单独调节供气压力,适配不同作业所需的下压力度,避免压力过大压损工件或者压力不足导致锁附不到位的问题,整体结构紧凑,运动惯量低,搭载在高速运动平台上也不会产生明显的振动,能够保证作业点位的重复定位精度控制在±0.02mm以内,满足精密组装工序的精度要求。
