BX-050-E型气动手指夹爪机构设计

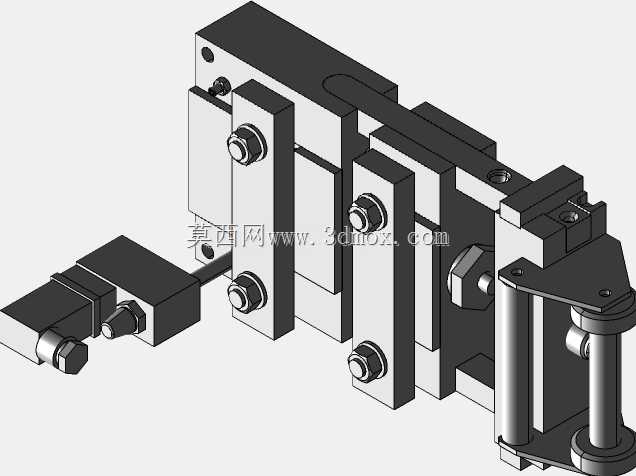

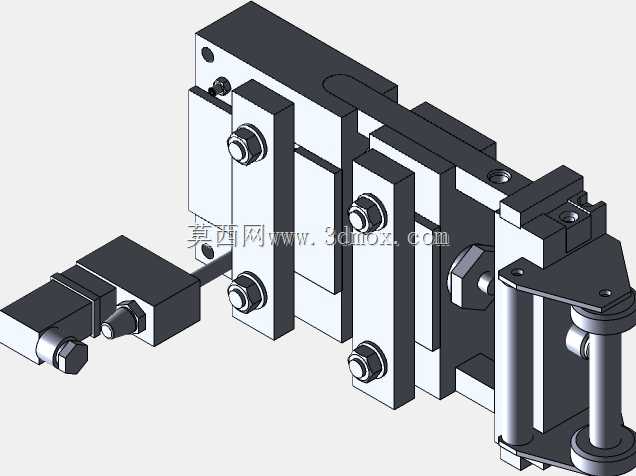

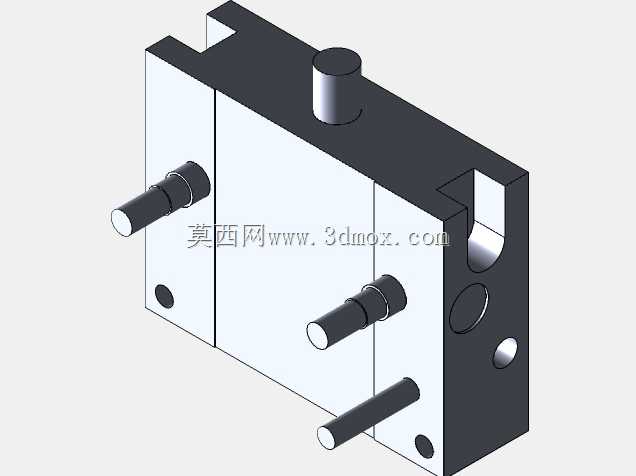

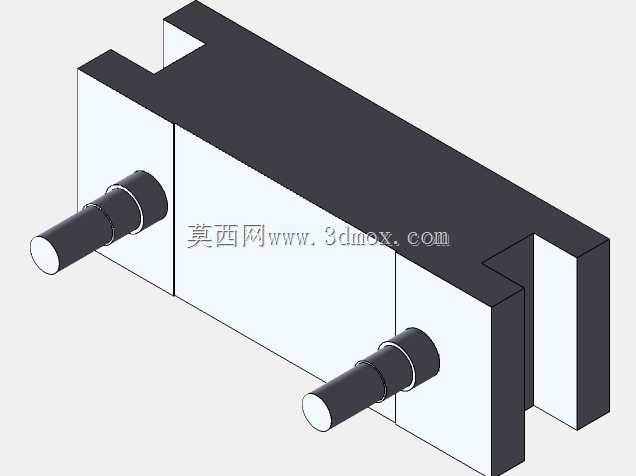

该款夹持执行机构主要应用于轻工自动化装配、小件物料分拣、电子元件上下料等工业场景，作为气动执行末端部件，可直接配套安装在直线滑台、多轴机械手的输出端，完成小型工件的抓取、移位、定位放料动作，适配3C电子组装、小五金件加工上下料、包装线物料拾取等多类工位的作业需求。从功能特性来看，该机构采用平行夹指的动作逻辑，依靠内置气路驱动三根伸出的导杆完成同步伸缩动作，可实现对规则柱状、块状小件的稳定夹持，顶部设置的定位柱可与安装基板快速对位，侧面预留的多组安装孔位可适配不同规格的磁性开关安装，实时反馈夹爪的开合状态，满足自动化产线的信号交互需求。设计过程中优先考虑了安装兼容性与动作稳定性，主体采用方块式集成基座设计，将气路通道、导杆导向结构、密封腔体全部集成在单一基座内部，减少了外接管路的布局复杂度，同时降低了机构整体的装配误差累积；三根夹指采用等距平行布局，夹持受力均匀，可避免工件夹持过程中出现偏斜、脱落的问题，导杆与基座配合处采用耐磨导向结构，长期往复动作下仍能保持稳定的配合精度，减少卡滞、漏气等故障的发生概率。从外形尺寸与安装边界来看，该机构整体为规整长方体结构，安装面平整无突出结构，可直接贴合安装在各类工装板、机械臂末端法兰上，顶部定位柱可快速完成安装对位，侧面的进出气接口布局合理，不会与夹指的动作行程产生干涉，夹指伸出行程适配常见小型工件的夹持尺寸需求，整体结构紧凑，占用安装空间小，可在狭小的设备内部空间完成安装部署，适配各类紧凑型自动化设备的设计需求。在实际使用过程中，该机构可根据夹持工件的材质、外形差异，在夹指末端配套定制硅胶垫、仿形夹头等配件，进一步提升夹持的适配性，避免夹伤工件表面，同时集成式的结构设计也降低了日常维护的难度，仅需定期清理导杆表面的粉尘碎屑、检查密封件磨损情况即可长期稳定运行，可有效替代人工完成重复性的小件拾取搬运作业，提升产线的自动化运行效率，降低人工操作的劳动强度与操作误差。
