微型伺服电动机单体三维结构设计

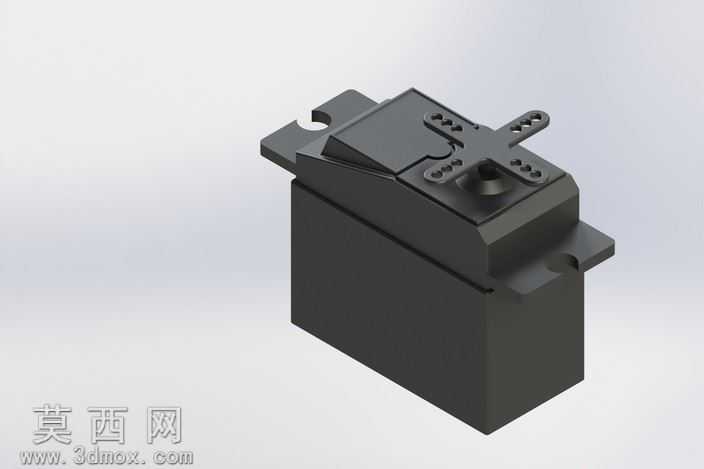

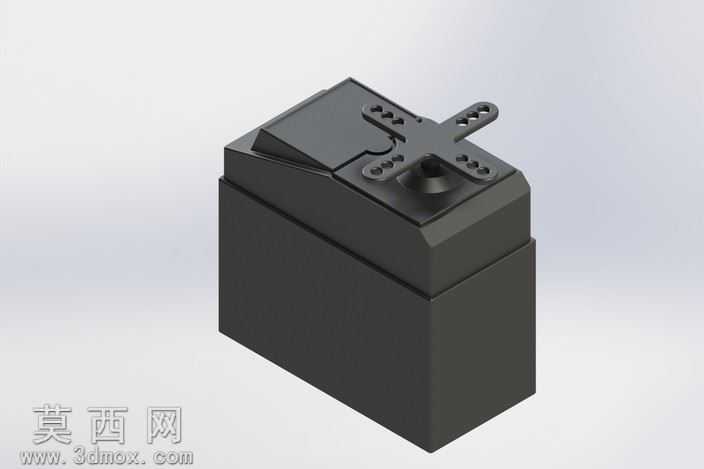

本作品为微型伺服电动机的单体三维结构设计，采用SolidWorks 2012完成全参数化建模，全程围绕伺服电机的实际功能结构展开设计，未采用装配体嵌套的程序集形式，以单一零件模式完成整体结构的整合建模，能够清晰呈现该类微型伺服电机的完整外形与核心结构特征。建模过程中首先对伺服电机的主体基座进行轮廓搭建，通过拉伸、拔模、圆角等基础特征完成黑色哑光主体外壳的塑造，精准还原外壳两侧带安装孔的固定耳结构，保证安装位的尺寸比例符合常规微型舵机类伺服电机的通用安装规范，外壳表面的分型线、边角过渡弧度都经过细致调整，还原注塑外壳的真实工艺特征。针对顶部的输出摇臂结构，建模时重点还原多组定位安装孔位的排布，通过阵列、切除特征完成摇臂上不同规格安装孔的精准布置，同时还原摇臂与主体输出轴的连接基座结构，对输出轴周边的限位凸台、定位凹槽都做了细节刻画，保证结构逻辑与实际伺服电机的输出端结构完全一致。材质与渲染环节，为主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原ABS注塑件的真实质感，为顶部输出结构匹配同色系但略带细微光泽的硬质塑料材质，区分不同结构部件的材质差异，渲染时采用柔和的均匀打光方案，避免过度反光遮挡结构细节，清晰呈现电机各部分的轮廓转折与结构层次。设计思路上，该模型聚焦微型伺服电机的单体结构还原，省略了内部复杂的绕组、电路板等非外观核心结构，重点突出外部安装结构、输出端结构的精准度，既能够满足机械设计场景中对伺服电机外形占位、安装匹配的设计参考需求，也可作为教学演示场景中伺服电机结构认知的直观三维素材，模型各部分结构比例协调，特征参数可编辑，能够根据实际设计需求调整尺寸参数适配不同的使用场景，整体建模逻辑严谨，细节还原到位，无多余冗余特征，文件轻量化程度高，可直接导入各类机械装配场景中完成布局设计。
