工业三相异步电动机三维结构模型

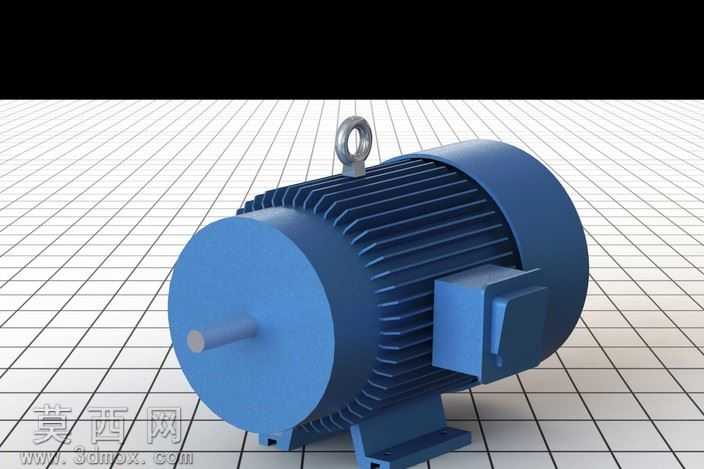

本模型为工业常用封闭式三相异步电动机的三维数字化建模成果，建模过程严格遵循中小型鼠笼式异步电动机的通用设计规范与实际尺寸比例，完整还原了该类动力设备的全部核心结构特征。建模阶段首先搭建整体尺寸框架，确定电机的中心高、轴伸长度、机座外径、底脚安装孔距等关键安装尺寸，确保模型可直接用于设备装配场景的布局校验。模型完整构建了带环形散热筋的铸铁机座结构，散热筋沿机座周向均匀排布，筋条的高度、厚度与间距均参考真实Y系列电机的散热设计参数，还原了自然风冷式电机的散热结构特征；前端盖与后端盖采用止口配合结构建模，准确还原端盖的轴承室、安装止口、紧固螺栓孔位的细节特征，输出轴部分还原了轴伸端的键槽结构，匹配标准平键的安装尺寸，可直观展示电机与负载端的传动连接方式。模型顶部还原了吊环安装结构，接线盒部分独立建模，完整呈现接线盒座、接线盒盖、进线电缆接头的结构细节，底脚部分按照卧式安装电机的标准结构制作，准确还原安装孔的位置、孔径与底脚的加强筋结构，还原电机的实际安装形态。材质与渲染阶段，机座、端盖、底脚部分采用铸铁哑光蓝漆材质，调整材质的粗糙度与金属基底参数，还原工业电机表面喷涂后的质感；输出轴采用调质钢材材质，呈现银灰色金属哑光质感，吊环采用镀锌钢材质，带有轻微的金属反光特性，接线盒部分与机座保持同色涂装，安装螺栓采用发黑处理的钢材质感。渲染场景采用工业常用的网格地面作为展示背景，搭配柔和的三点布光方案，主光从侧上方投射突出电机的散热筋结构轮廓，辅光补暗部阴影避免结构细节丢失，顶光强化顶部吊环与接线盒的立体感，最终渲染效果清晰展现电机各部分的结构层次与材质特征，可用于机械设计教学演示、设备装配方案展示、工业产品宣传素材制作等场景，模型结构严谨，各部件的装配关系准确，无结构错位与比例失真问题，完整呈现了封闭式三相异步电动机的典型外观与结构特征。
