带加强筋安装位的锥形电机端盖结构设计

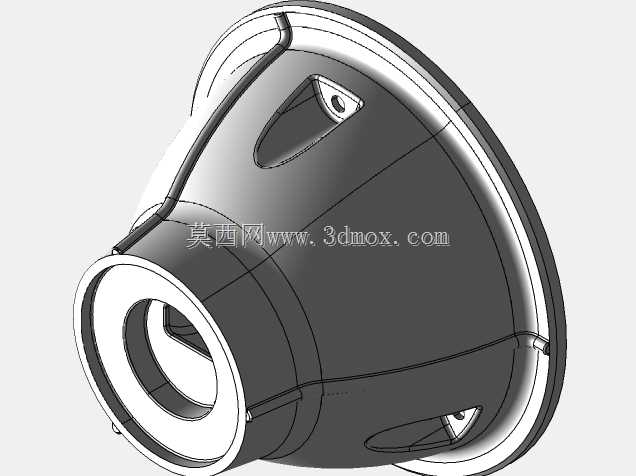

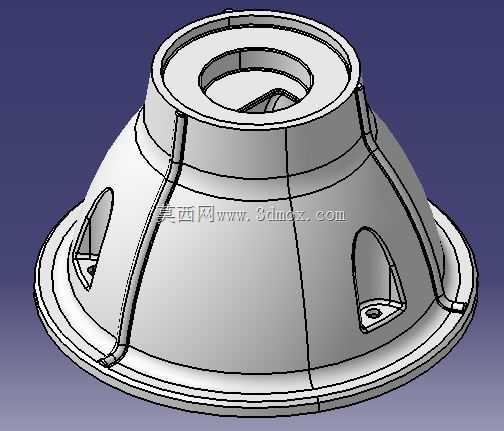

这款锥形电机端盖主要应用于中小型驱动电机的端部防护与装配定位场景，常见于工业传动设备、小型动力输出装置、民用机电产品的电机总成中，作为电机壳体的核心端部构件，承担着多重关键作用。从实际用途来看，它一方面可以封闭电机壳体的端部，阻挡外界粉尘、水汽、杂物进入电机内部，保护内部绕组、轴承等核心部件不受外界环境侵蚀，延长电机整体使用寿命；另一方面可以为电机输出端的轴承提供稳定的安装定位基准，同时通过自身的法兰结构完成电机与配套设备的装配对接，保证电机运行过程中的同轴度与结构稳定性。在功能特性设计上，这款端盖采用了锥台形的主体结构，相比传统平直端盖拥有更好的结构刚度，同等壁厚条件下抗形变能力更强，能够承受电机运行过程中产生的径向振动与轴向冲击力。端盖侧壁均匀分布的纵向加强筋沿着锥面母线方向布置，进一步强化了壳体的结构强度，避免端盖在长期振动工况下出现开裂、变形的问题。侧壁开设的异形镂空窗口既可以减轻端盖自身重量，降低电机整体的自重负载，也能为电机内部提供通风散热的通道，帮助电机运行时产生的热量快速散出，避免内部积热导致绕组温升过高影响性能。端盖边缘的法兰盘上预留了对应的安装孔位，能够与电机壳体的端面精准对位，通过紧固件完成牢固连接，法兰盘的贴合面做了平面度处理，保证装配后的密封性能，减少缝隙漏尘的可能。端盖顶部的中心通孔是为电机输出轴预留的穿设通道，孔位周边做了加厚处理，能够适配轴承外圈的安装定位，保证轴承装配后的同轴度，避免输出轴运转时出现偏心抖动的问题。侧壁上预留的带孔安装凸台，既可以作为端盖自身拆卸时的施力点位，也可以用于安装接线防护件、传感器等附属配件，拓展端盖的使用适配性。在安装边界设计上，这款端盖的法兰外径、中心通孔直径、安装孔位间距都遵循常规中小型电机的通用装配尺寸规范，能够直接适配对应功率等级的标准电机壳体，不需要额外修改配套结构即可完成装配替换，锥面的倾斜角度经过反复校核，既保证了结构强度，也不会占用过多电机外部的安装空间，能够适配紧凑安装场景下的空间要求，整体结构兼顾了防护、散热、定位、装配多方面的需求，适配多数常规工况下的电机使用要求。
