带霍尔传感反馈的无刷直流电机驱动装置

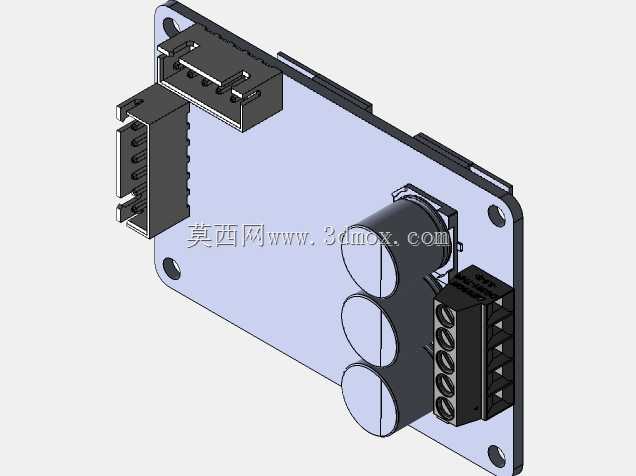

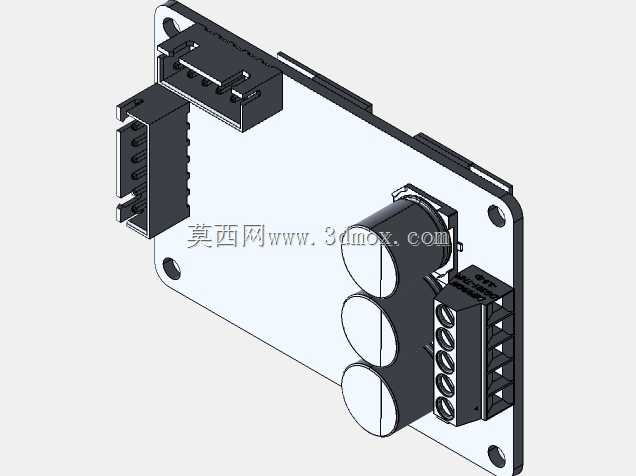

这款无刷直流电机驱动装置，主要面向小型自动化装备、桌面级运动机构、智能代步设备、小型机器人动力系统等应用场景，作为无刷直流电机的核心控制部件，负责接收上位控制信号，完成电机换相逻辑运算、功率输出调节、运行状态反馈等核心功能，适配带霍尔传感器反馈的低压无刷直流电机，可实现电机的平稳启停、转速调节、正反向切换等基础驱动需求，能够为动力端提供稳定的功率输出，保障电机运行过程中的扭矩输出平顺性，降低换相过程中的转矩波动。产品设计过程中，优先考虑了安装适配性与接线维护的便捷性，整体采用平板式安装基板结构，基板四角预留了标准安装孔位，可直接通过螺丝固定在设备的安装平面上，安装孔位的间距符合常规小型驱动板的通用安装尺寸，能够适配多数现有设备的安装位，无需额外改动安装结构。基板上集成了三类接线端口，分别对应电源输入、电机三相输出、霍尔信号反馈与控制信号接入，不同端口采用差异化的接插件规格，可避免接线过程中的误插问题，接插件均采用侧插式布局，接线后线缆可沿基板平面方向排布，不会额外增加整体的高度方向占用空间。功率部分采用立式排布的电解电容组，搭配多组功率MOS器件，电容组沿基板一侧纵向排列，既能够为功率回路提供足够的滤波储能，又能合理利用基板的纵向空间，压缩整体的平面占用面积；功率器件排布在电容组旁的接线端口侧，可缩短功率回路的走线长度，降低回路寄生参数对驱动性能的影响，同时借助金属基板的导热能力，可将器件工作产生的热量快速传导至安装基面，提升长时间工作的稳定性。整体外形的长宽尺寸适配小型设备的内部安装空间，厚度方向控制在接插件与电容的最大高度范围内，不会在设备内部形成突兀的凸起结构，可嵌入到设备的紧凑安装腔体内。设计过程中保留了核心的功能组件结构，省略了非必要的辅助装饰结构，既能够完整呈现驱动装置的核心布局与安装接口特征，满足整机装配阶段的干涉检查、布局规划需求，也可用于电气原理演示、安装教学等场景，帮助设计人员快速完成动力部分的布局匹配，提前验证接线走向与安装空间的兼容性，减少整机设计阶段的反复调整工作量。
