迷你家用健身自行车车架踏板结构设计

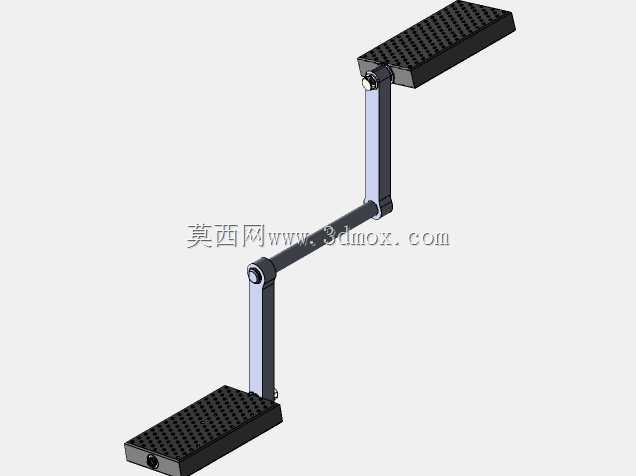

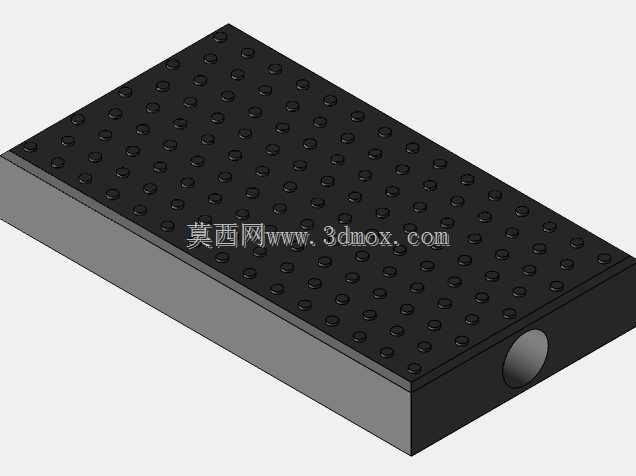

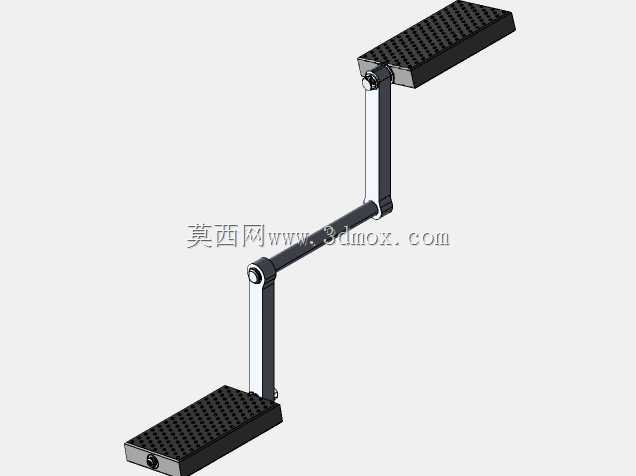

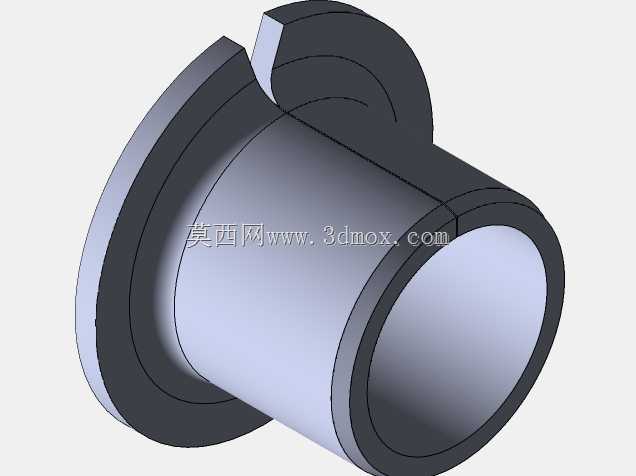

该结构为迷你型坐姿健身自行车的核心承载框架与脚踏执行部件，主要面向居家桌面健身、办公间隙轻量运动、小户型居家康复锻炼等应用场景，可放置于书桌下方、沙发旁等狭小空间，无需占用大面积活动区域，适配日常碎片化运动需求，能够满足用户在久坐过程中完成下肢活动、促进腿部血液循环、进行低强度有氧锻炼的使用需求。整体结构采用对称式双摇臂铰接布局，上下两端分别设置带防滑纹理的踏板与支撑接触端，中间通过两段可相对转动的连杆臂连接，铰接位置采用销轴式转动结构，保障踩踏过程中连杆可随脚部踩踏动作顺畅摆动，模拟真实自行车的曲柄踩踏运动轨迹，用户可将双脚放置于下端踏板上，通过交替踩踏带动连杆摆动，实现下肢的往复屈伸运动，达到锻炼腿部肌肉、活动膝关节与踝关节的作用。设计过程中优先考虑紧凑性与易用性，整体框架采用轻量化的等截面杆状结构，在保障结构刚性的前提下尽可能缩小整体体积，踏板表面设置密集的凹凸防滑纹理，增大踩踏时鞋底与踏板的摩擦力，避免运动过程中脚部滑脱，铰接位置预留标准的销轴安装间隙，既保障转动顺畅无卡滞，又避免间隙过大导致的结构晃动，上下两端的踏板均采用扁平矩形造型，边缘做圆角过渡处理，避免尖锐棱角磕碰用户肢体。整体结构的安装边界适配常规居家座椅的高度范围，下端踏板接触地面时的高度可匹配普通办公椅、沙发的坐高，用户无需调整座椅高度即可直接使用，上端支撑端可根据使用需求抵靠在桌面下方、墙体表面或搭配专用固定配件完成定位，无需复杂的安装固定流程，用户拿到后可直接放置于合适位置使用。框架的连杆长度经过适配人体下肢活动范围的优化设计，踩踏过程中脚部的活动行程控制在舒适区间内，不会因行程过大导致膝关节过度屈伸，也不会因行程过小达不到锻炼效果，整体结构可作为迷你健身自行车的基础承载框架，后续可搭配阻尼模块、计数模块、扶手组件等配件，扩展形成功能完整的迷你健身车产品，也可单独作为下肢活动辅助器具，供久坐人群进行简单的腿部活动使用，结构本身无复杂的异形曲面，加工难度低，可采用金属管材冲压焊接或工程塑料注塑成型的方式批量生产，适配低成本量产的需求。
