USB线缆防撕裂弯曲固定支撑夹具

　　在消费电子线缆批量组装、测试工位上，经常会遇到厚壁USB线缆在接口根部反复弯折后，线芯断裂、外护套撕裂的问题，尤其是线径超过常规规格的定制USB线缆，常规的线卡、扎带固定方式无法在弯折位置提供均匀的支撑应力，往往在数百次弯折测试或者产线插拔周转后就出现护套开裂、屏蔽层外露的失效情况，直接影响成品良率与后续使用可靠性。这款支撑夹具正是针对这类厚壁USB线缆的弯折防护需求设计，核心作用是在USB接头与线缆的衔接位置形成刚性过渡支撑，分散弯折时的应力集中点，避免线缆在接头根部出现过度弯折导致的结构损伤。

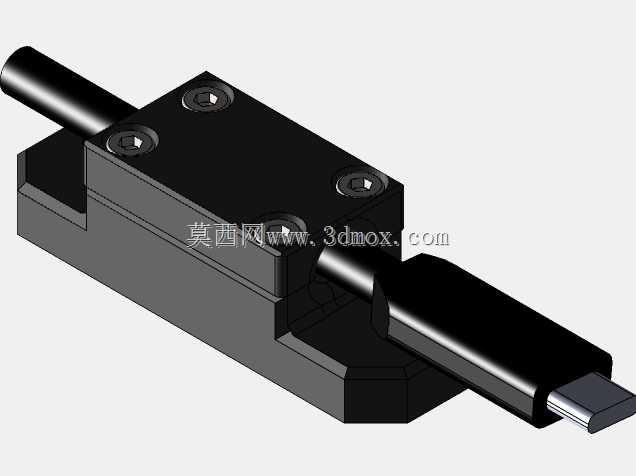

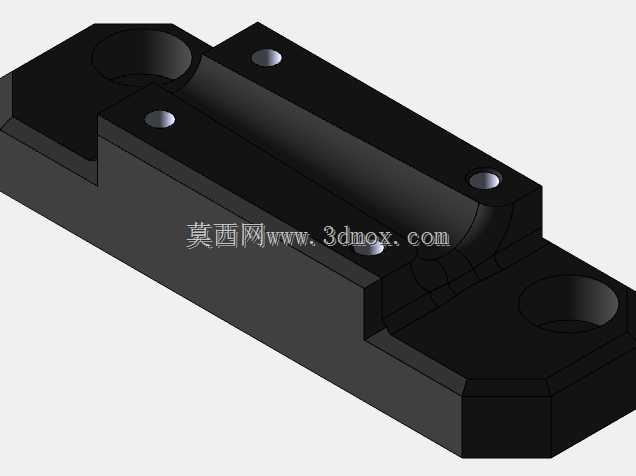

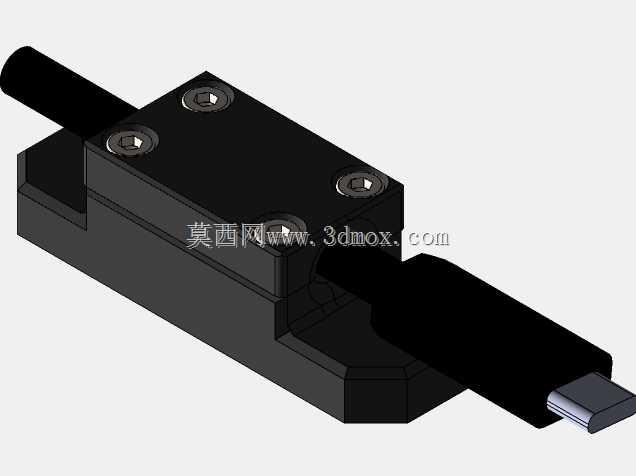

　　从结构设计来看，夹具采用分体式夹紧结构，下半部分为带定位凸台的基座，上半部分为匹配线缆外径的压盖，两者通过两颗内六角螺钉实现锁紧，夹紧面做了细微的防滑纹理处理，既可以保证夹紧后线缆不会出现轴向窜动，又不会因为夹紧力过大压伤线缆外护套。基座底部做了平整的安装面，预留了两个沉头安装孔，可以直接通过M3螺钉固定在测试工装台、设备面板或者组装工位的治具板上，安装边界的孔位间距适配常见的治具安装孔距，不需要额外做转接板就能直接部署。夹具体的出线位置做了大圆角过渡，没有尖锐的棱边，线缆从夹紧区域引出后，会沿着圆角面自然弯曲，不会在出线位置形成新的应力集中点。

　　设计过程中特意做了无负斜度的结构处理，整个夹具体所有面都符合3D打印的成型要求，不需要额外添加支撑结构就能直接打印成型，不管是采用FDM工艺打印PLA、ABS材质做功能验证，还是采用光固化工艺打印高强度树脂做小批量工位部署，都能直接导出模型切片生产，不需要做结构修改。夹紧腔的尺寸适配线径4-6mm的厚壁USB线缆，包括常规Type-C、Micro-B接口的加厚屏蔽线缆都能兼容，压盖的锁紧行程预留了0.5mm的调节量，可以适配同线径范围内不同护套厚度的线缆，不需要针对每款线缆单独更换夹具。

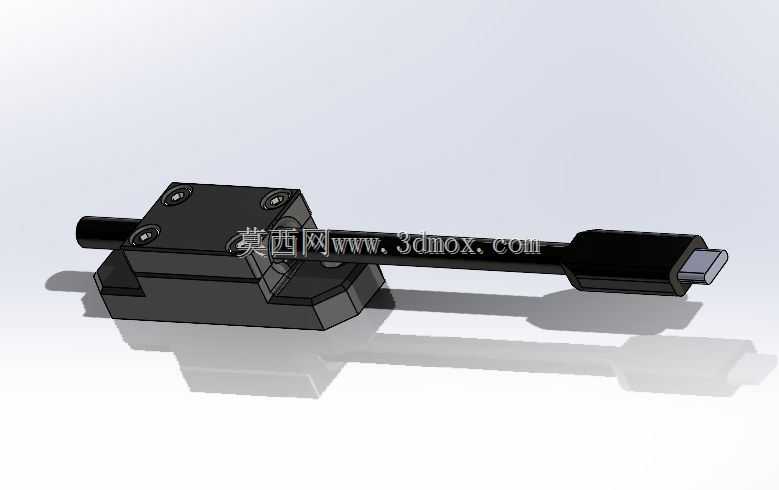

　　实际工位使用时，夹具的安装位置通常距离USB接头根部3-5mm，这个位置刚好是线缆弯折时应力最集中的区域，夹紧后线缆的弯折点会从接头根部转移到夹具的圆角出线位置，这个位置的弯曲半径被夹具约束在8mm以上，远大于USB线缆允许的最小弯曲半径，即使反复弯折上千次，线缆外护套也不会出现撕裂情况。夹具体的整体外形尺寸紧凑，长度仅42mm，宽度18mm，高度12mm，不会占用过多的工位空间，在多工位并行的测试治具上可以密集排布，不会出现相邻夹具干涉的情况。基座的定位凸台可以嵌入治具板的定位槽内，进一步提升安装后的稳定性，即使操作人员插拔USB接头时施加较大的侧向力，夹具也不会出现移位或者松动。

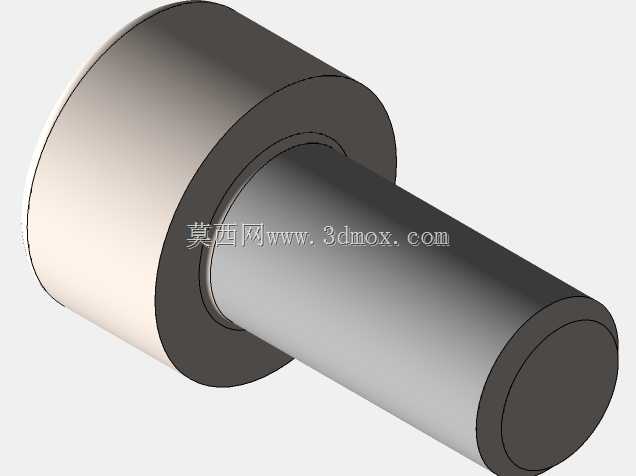

　　不同于市面上常见的注塑成型线缆固定夹，这款夹具的结构可以根据实际使用的线缆线径快速调整夹紧腔尺寸，只需要修改三维模型中夹紧腔的直径参数，就能适配不同规格的线缆，不需要开模，非常适合小批量定制化的线缆项目使用。夹紧螺钉采用标准的M2内六角螺钉，属于通用标准件，采购和替换都很方便，长期使用后如果出现夹紧面磨损，只需要更换打印的夹具体零件即可，维护成本极低。夹具体的所有棱边都做了0.3mm的倒角处理，不仅是为了3D打印时避免翘边，也能防止操作人员在调试工位时被锐边划伤，符合工位治具的安全设计要求。

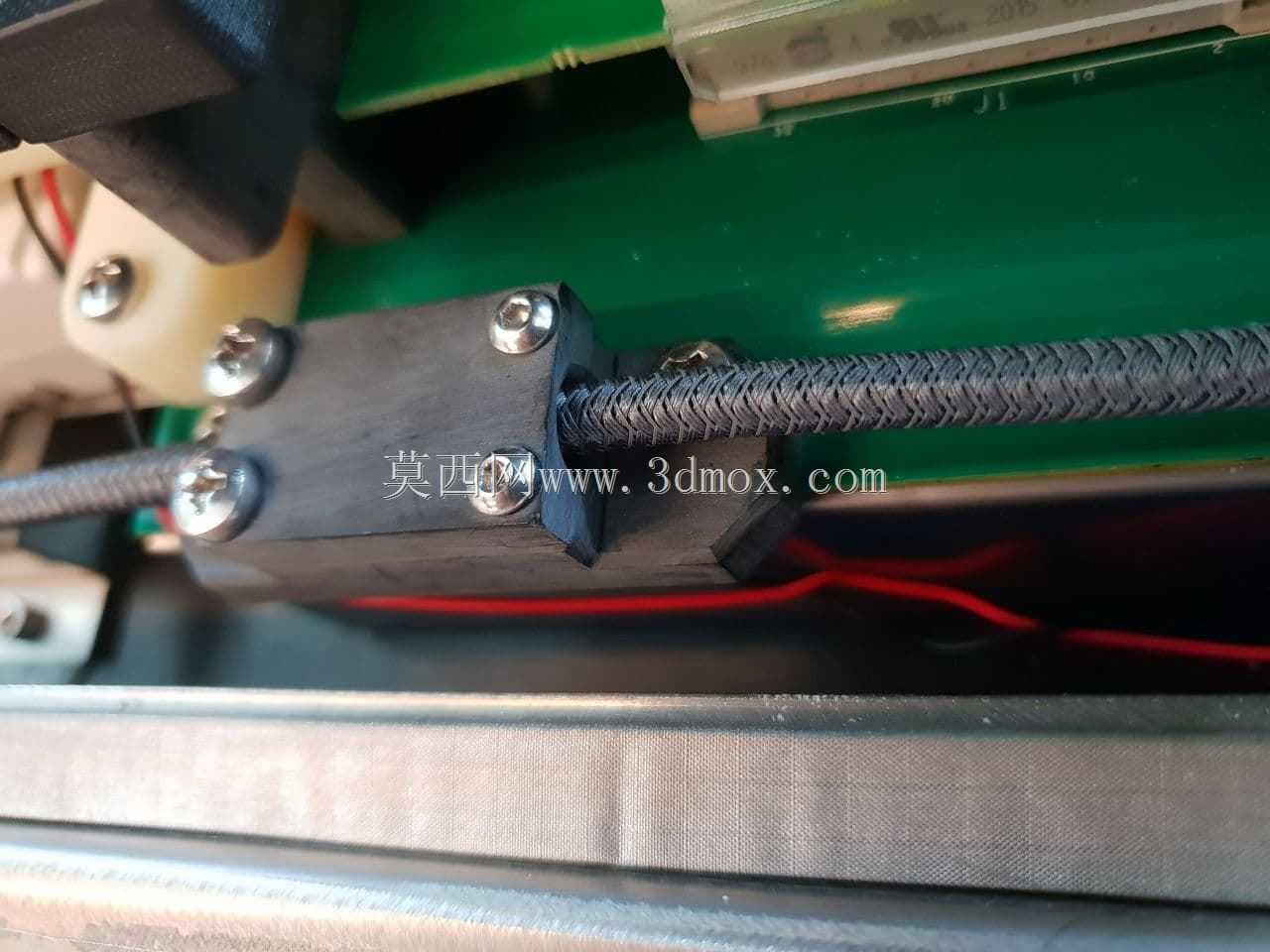

　　在做线缆弯折寿命测试的场景中，这款夹具可以作为测试治具的标准固定件使用，相比传统的扎带固定方式，它的夹紧力一致性更好，不会因为操作人员绑扎力度不同导致测试结果出现偏差，每次测试的线缆弯曲半径、固定位置都能保持一致，有效提升弯折测试的数据可靠性。在成品设备的内部布线场景中，这款夹具也可以用来固定设备内部引出的USB线缆，避免设备运输、使用过程中线缆在接口根部晃动拉扯，导致接口虚焊或者线缆断裂，提升整机的布线可靠性。
