蓝牙射频测试设备OCXO振荡器PCB结构设计

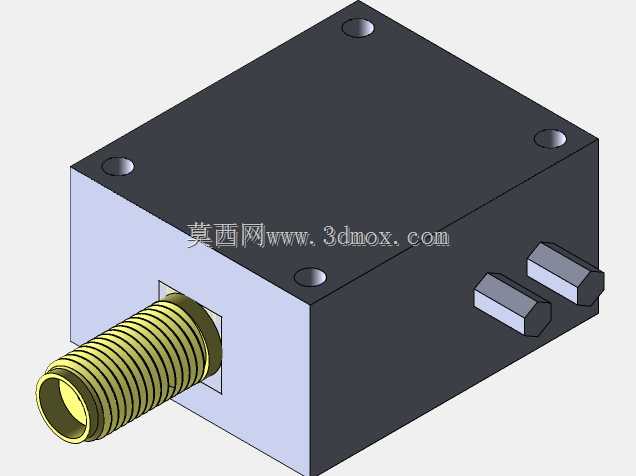

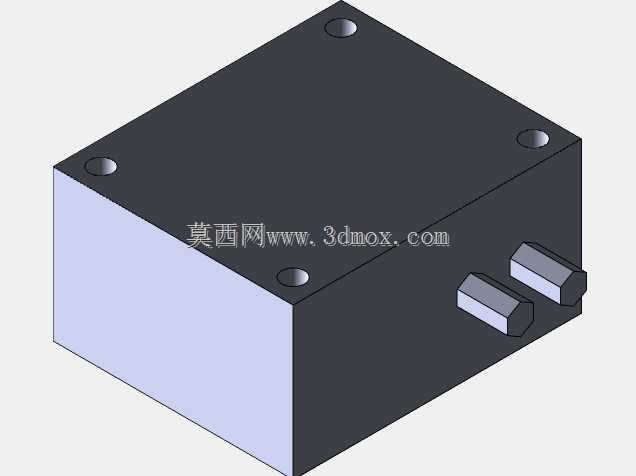

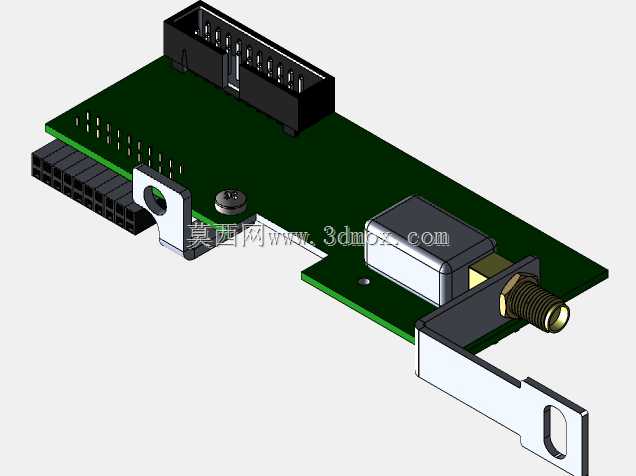

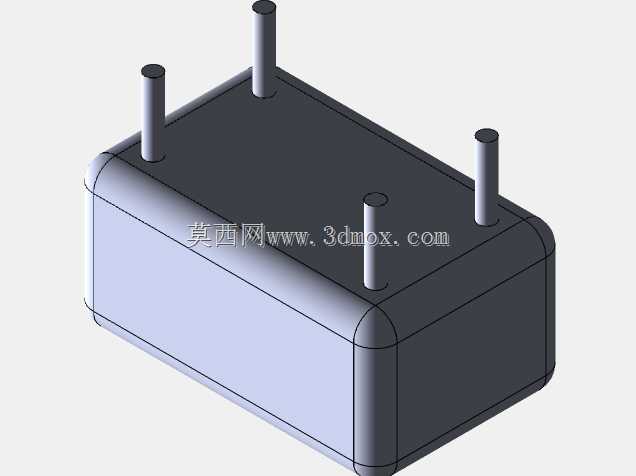

　　在蓝牙射频产品量产测试环节，恒温晶振即OCXO的安装稳定性直接决定了测试过程中频率基准的精度，不少测试台架在长期使用后会出现晶振受外力偏移、射频接口对位偏差、接插件接触不良的问题，根源就在于PCB装配结构没有结合测试场景的机械约束做针对性设计，这套结构就是针对这类测试场景的痛点完成的落地设计。整个PCB的布局首先围绕OCXO器件的恒温特性做了空间预留，晶振本体周边预留了足够的隔离区域，避免周边大功率器件的热传导影响晶振的恒温工作环境，同时在晶振安装位置设计了对应的定位孔位，通过金属固定压片将晶振壳体与PCB板做刚性连接，避免测试过程中设备搬运、线缆插拔带来的振动传递到晶振引脚，防止长期使用后出现引脚虚接、频率偏移的问题。

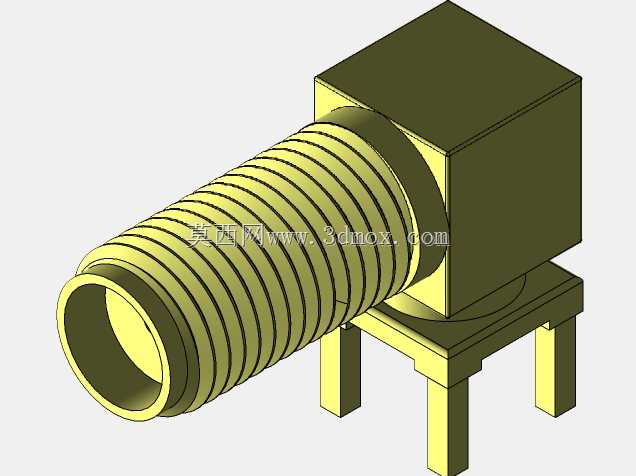

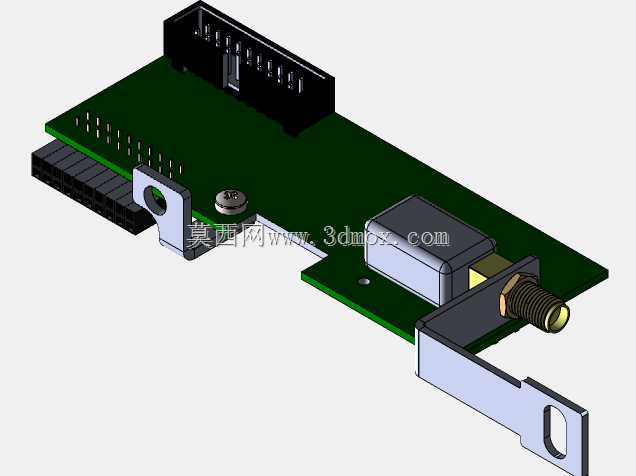

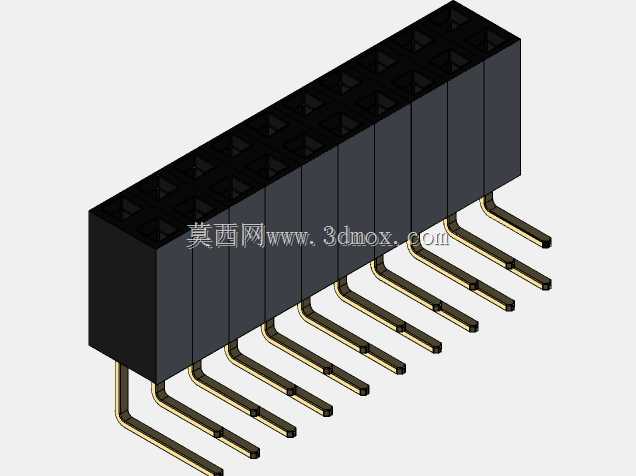

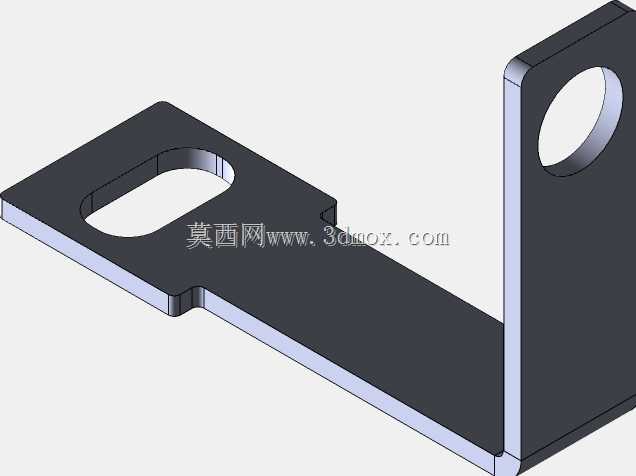

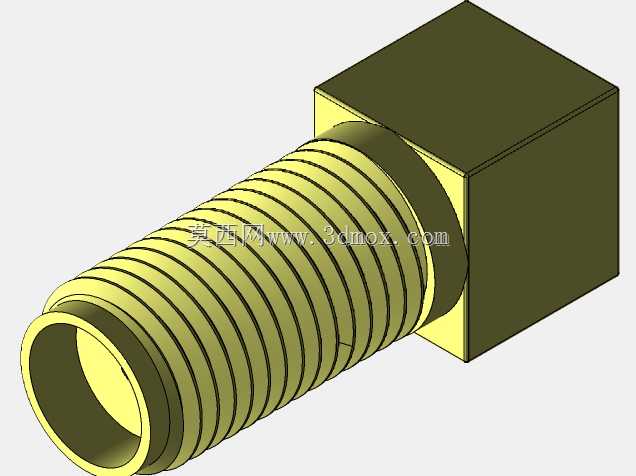

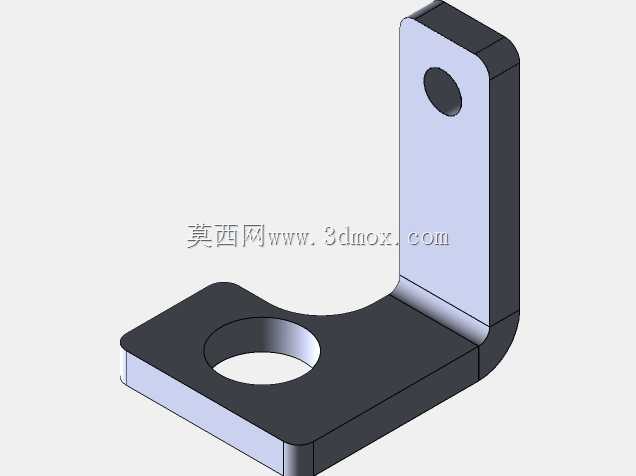

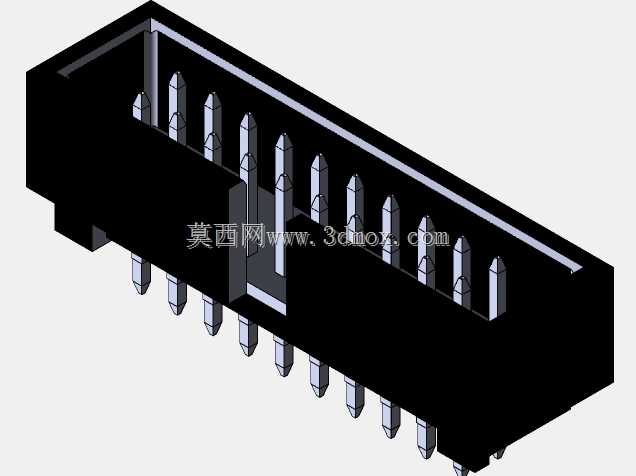

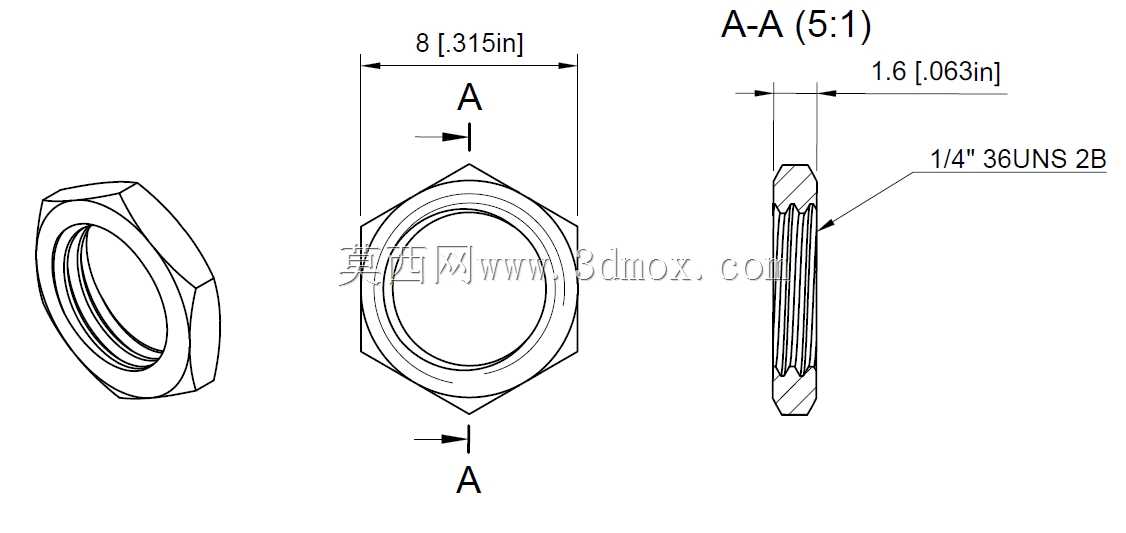

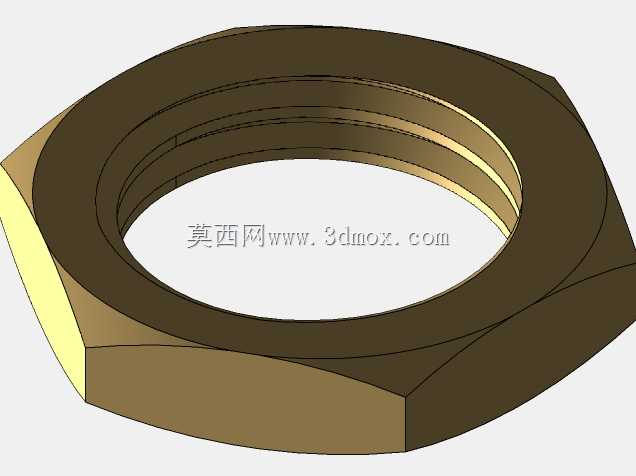

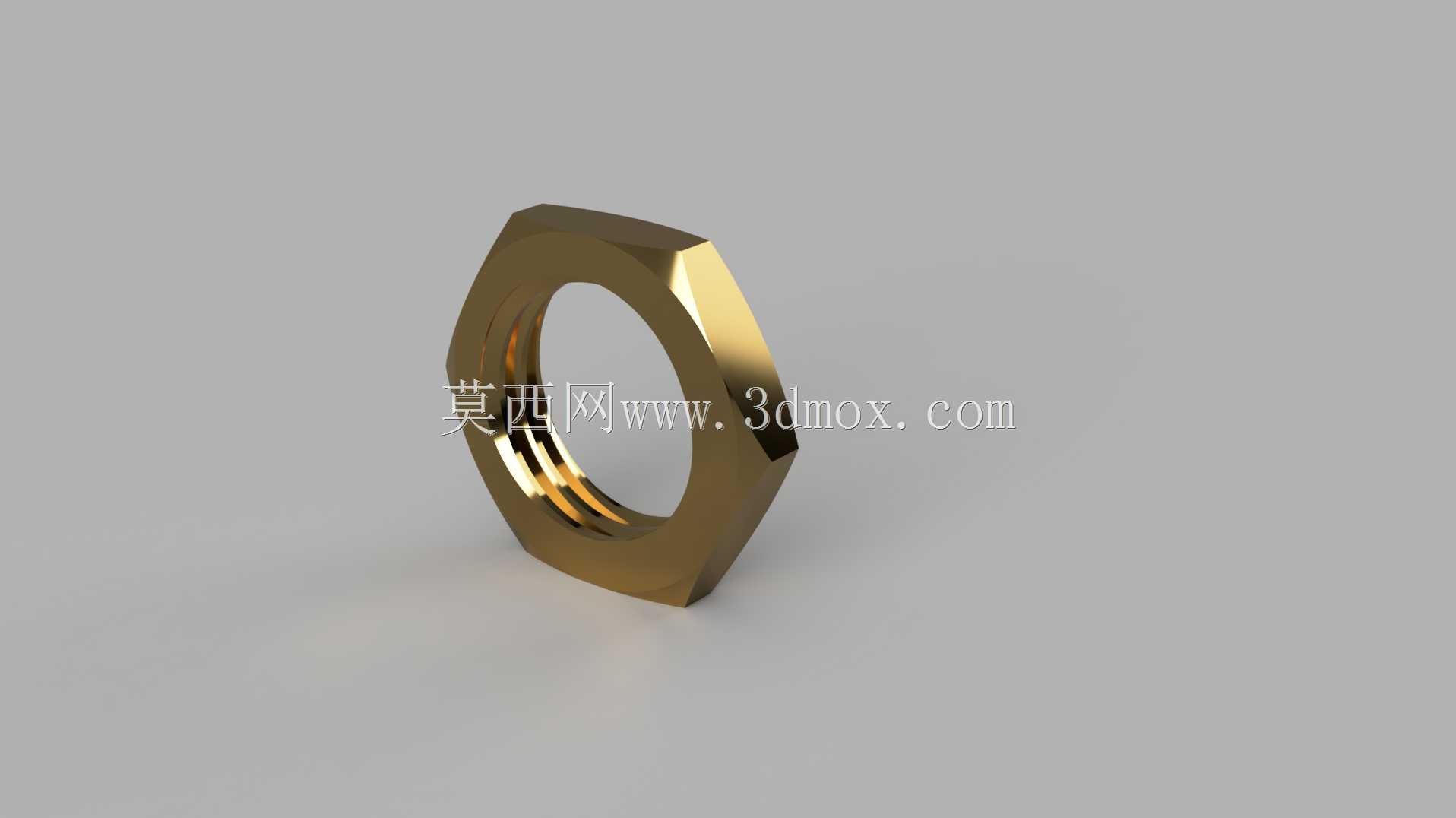

　　板载的射频SMA接口做了结构强化设计，接口的金属外壳除了常规焊盘焊接外，额外延伸出固定支脚与PCB侧边的金属安装支架连接，这个L型的金属支架同时承担了PCB板在测试设备内部的安装固定功能，支架的折弯尺寸完全匹配测试设备内部的安装槽位，安装时不需要额外调整对位，直接推入槽位即可完成板卡的固定，SMA接口的伸出长度刚好与设备面板的接口开孔齐平，不会出现接口凹陷或者外伸过长导致的线缆插拔受力问题。板卡一侧设计了双排排针接插件，接插件的焊接位置做了局部的板厚加强，排针的伸出长度匹配测试设备母座的插接深度，同时在排针侧边设计了金属导向挡片，插接时可以引导排针对准母座，避免斜插导致的排针弯折、焊盘脱落问题。

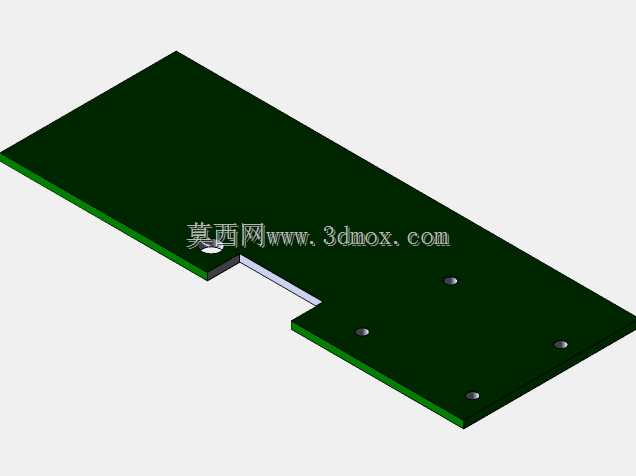

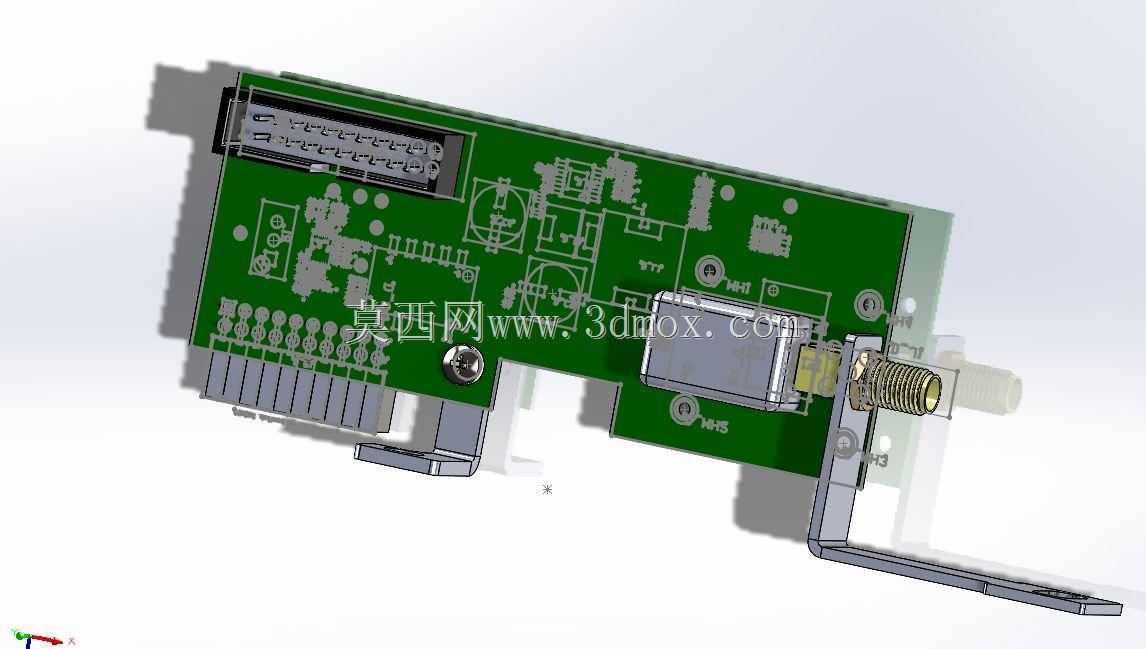

　　整个PCB的外形尺寸严格遵循测试设备内部的板卡安装边界，板边的倒角、安装孔位的位置公差控制在0.1mm以内，确保板卡可以顺利装入原有设备的安装槽位，不需要对原有设备的结构做任何修改。板上的元器件布局充分考虑了装配和维护的便利性，高度较高的元器件全部布置在板卡的非安装侧，避免安装时元器件与设备内部的结构件产生干涉，同时在经常需要调试的测试点位置预留了足够的探针接触空间，不需要拆板即可完成常规的性能校准。在结构强度设计上，针对板卡上受力较大的接插件、射频接口位置，都做了局部的铺铜加强，提升焊盘的结合强度，避免反复插拔带来的焊盘脱落问题，连接PCB与设备壳体的金属支架采用薄钢板折弯成型，表面做镀镍处理，既可以起到结构固定的作用，

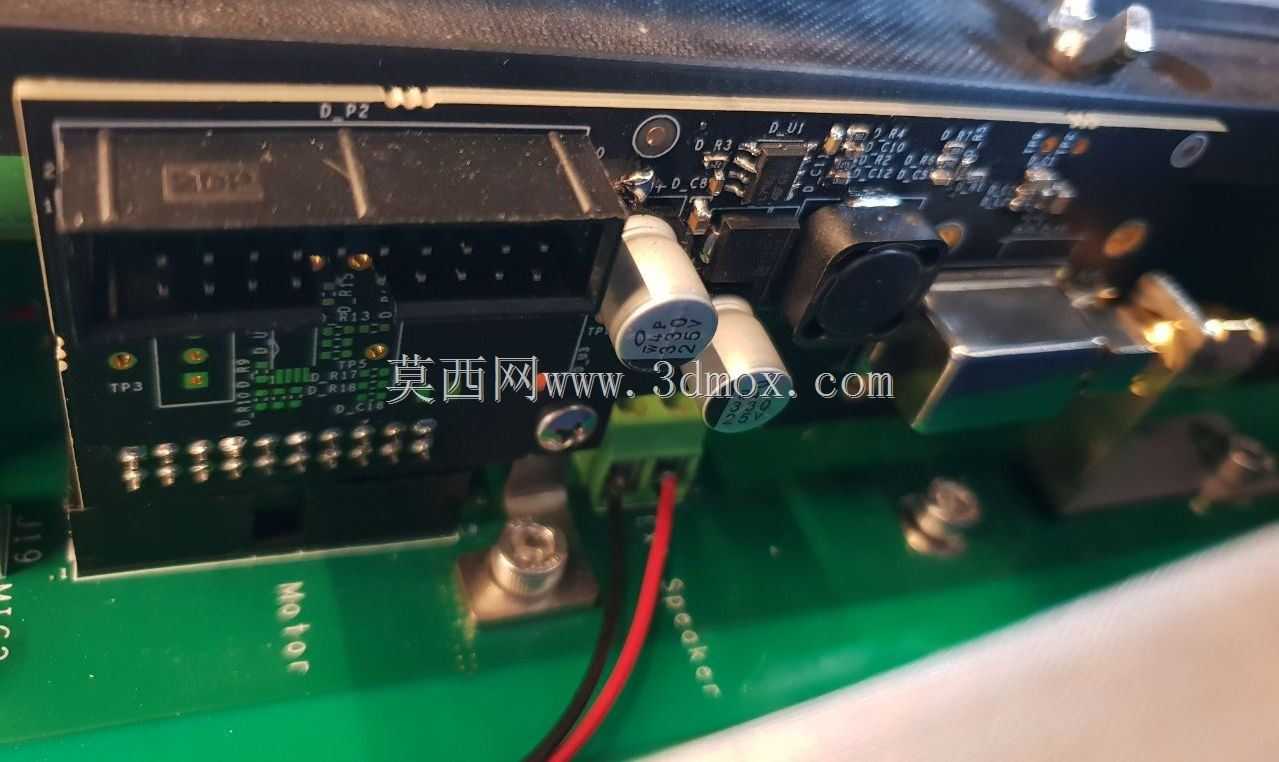

　　也能为射频接口提供可靠的接地连接，降低射频信号的干扰。整个设计过程中，先梳理了测试设备内部的所有安装约束条件，包括安装槽的长宽深尺寸、接口的面板开孔位置、接插件的对位高度、内部走线的空间预留，再结合OCXO器件的电气安装要求，调整元器件的布局位置，确保电气性能和机械安装的要求同时得到满足，不会出现为了满足结构要求牺牲电气性能，或者只考虑电路布局导致无法顺利装配的问题。实际装配验证中，这套PCB结构可以顺利装入原有测试设备，所有接口对位准确，接插件插拔顺畅，长时间连续工作时晶振的频率稳定性满足蓝牙射频测试的精度要求，反复插拔射频线缆和排针接插件后，没有出现结构松动、连接不良的问题，完全适配量产测试环节高频次操作的使用需求。
