微型USB线性自动插拔作业机构

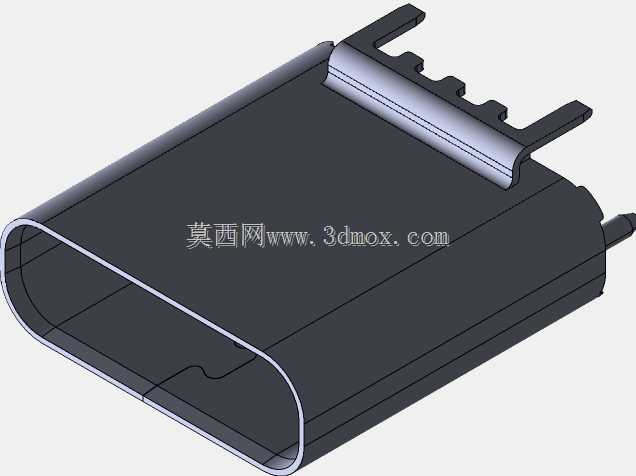

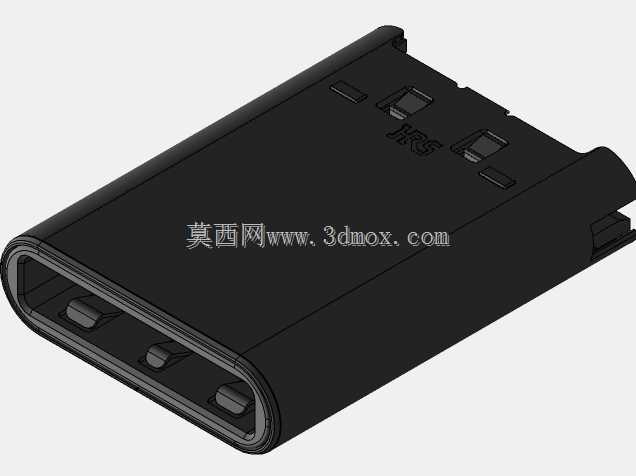

该机构主要应用于消费电子组装产线中微型USB接口的自动装配工序，针对空间受限的紧凑工位设计，替代传统气动插拔方案，解决气动元件在狭小安装空间内布局困难、动作冲击易损伤接口引脚的痛点，适用于蓝牙耳机、小型智能穿戴设备、便携数码配件等产品的USB接口组装环节，可集成在小型桌面式装配工站、多工位转盘组装设备中，完成接口与电路板的精准对位插入及不良品拆卸作业。

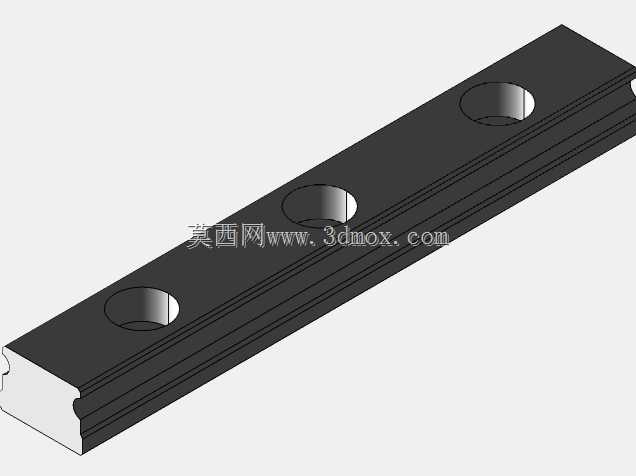

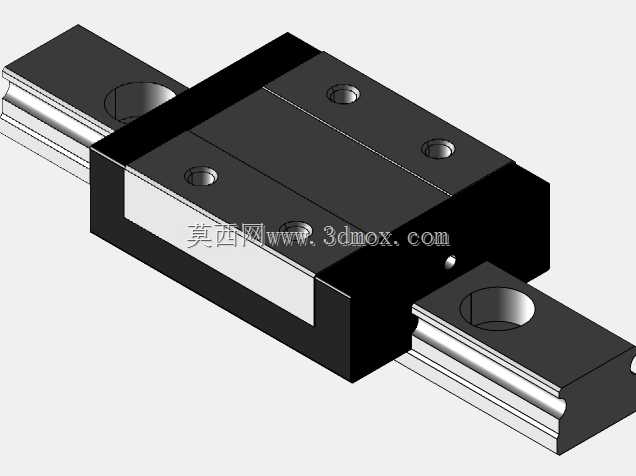

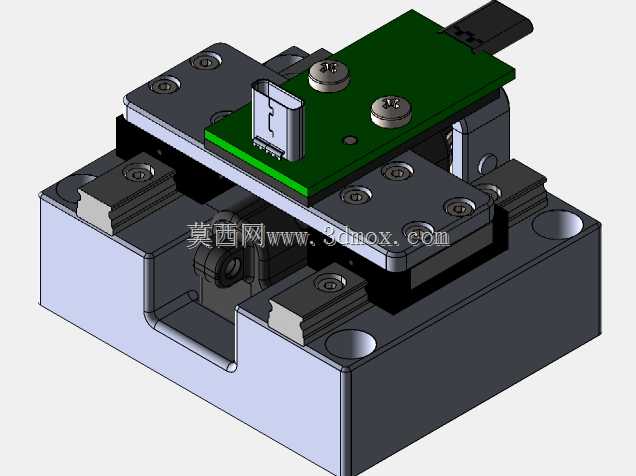

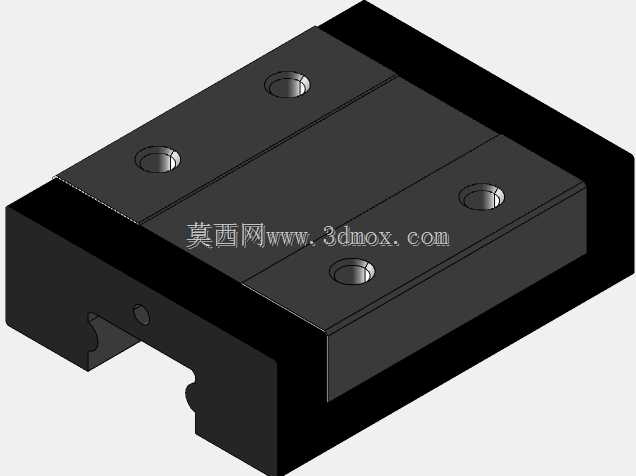

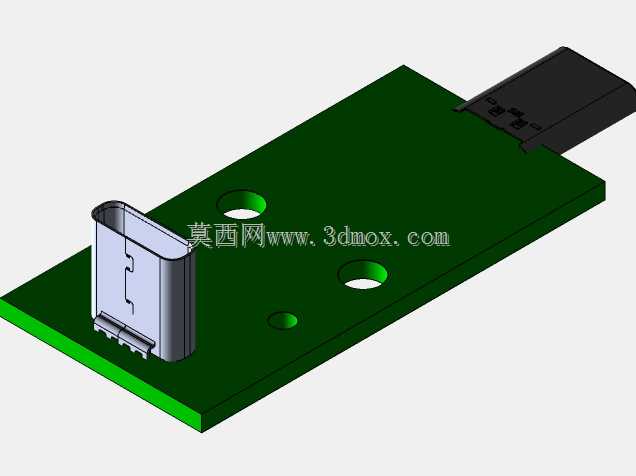

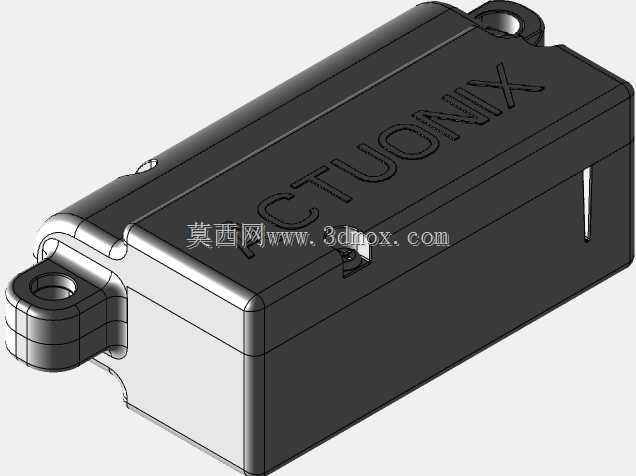

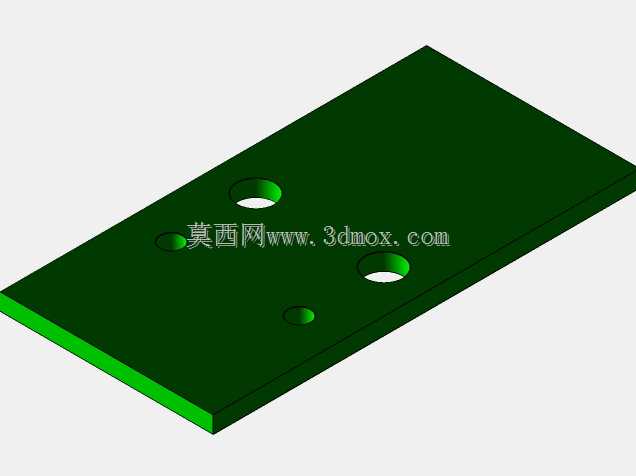

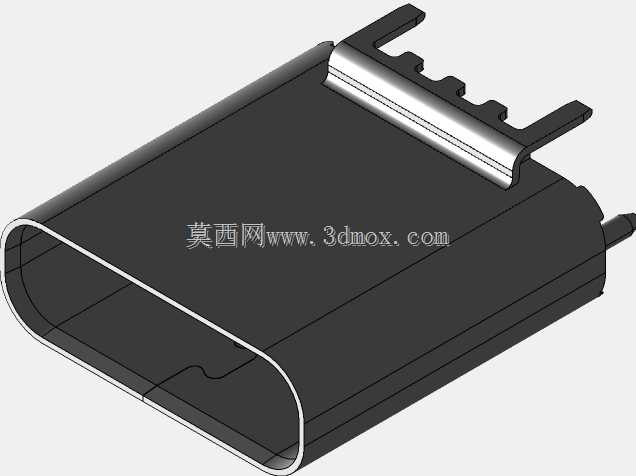

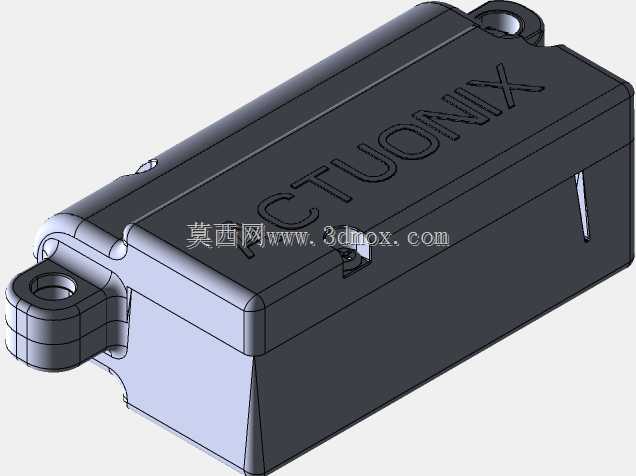

机构采用双导轨导向的线性运动架构，两根微型精密直线导轨对称布置在运动平台两侧，为插拔动作提供高刚性、低摩擦的直线运动导向，保证运动过程中平台无偏摆，插拔力始终沿接口轴向传递，避免侧向力损伤USB接口的塑料基座与金属弹片。运动平台上设置有PCB板定位槽与压紧结构，可快速固定待装配的电路板，USB接口夹持位设置有微调结构，可适配不同公差的接口来料，补偿零件加工与装配带来的位置偏差。驱动部分采用机电一体化的线性驱动方案，相比气动驱动无需布置气源管路与电磁阀组，整体结构更紧凑，动作速度与行程可精准调控，插入过程可实现缓速对位、匀速压入、到位保压的动作曲线，有效降低接口插装时的引脚变形、基座开裂等不良率，拆卸作业时可平稳施力将接口从焊盘位置脱离，避免损伤电路板焊盘。

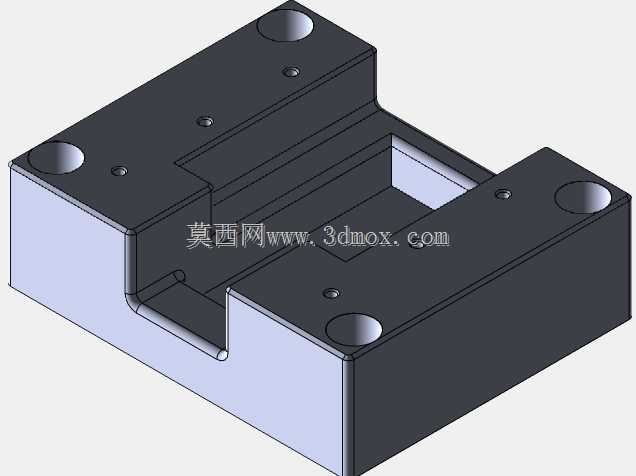

整体外形采用方正的基座式设计，基座底部设置有标准安装孔位，可直接固定在装配工作台面或设备安装板上，整体安装边界控制在极小的尺寸范围内，横向与纵向占用空间远小于常规气动插拔机构，适配产线紧凑布局的需求。机构的运动行程经过精准匹配，刚好覆盖微型USB接口的标准插入深度，不会出现过插损伤或插装不到位的情况，导轨与运动部件之间设置有防尘挡片，可阻挡装配过程中产生的锡渣、灰尘进入导轨副，延长机构的维护周期，适合电子车间长时间连续作业的工况。在实际应用中，该机构可搭配小型伺服驱动或步进驱动组件，接入产线的控制系统，与上下游的上料、焊接、检测工位联动，实现USB接口装配工序的全自动化作业，相比人工作业可大幅提升插装一致性，降低人工操作带来的品质波动，尤其适合小体积数码产品的大批量组装产线使用，在无法布置气源的洁净装配车间也可正常部署使用。
