Amass品牌AS120防打火连接器壳体结构

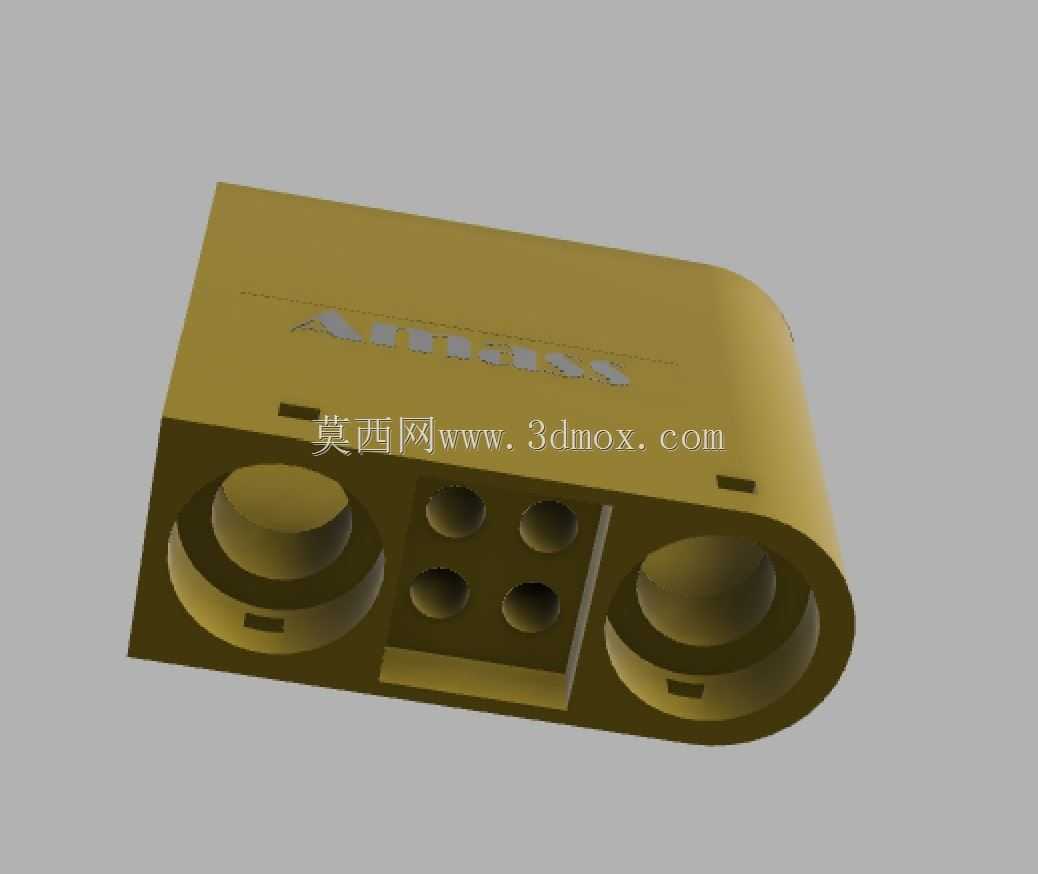

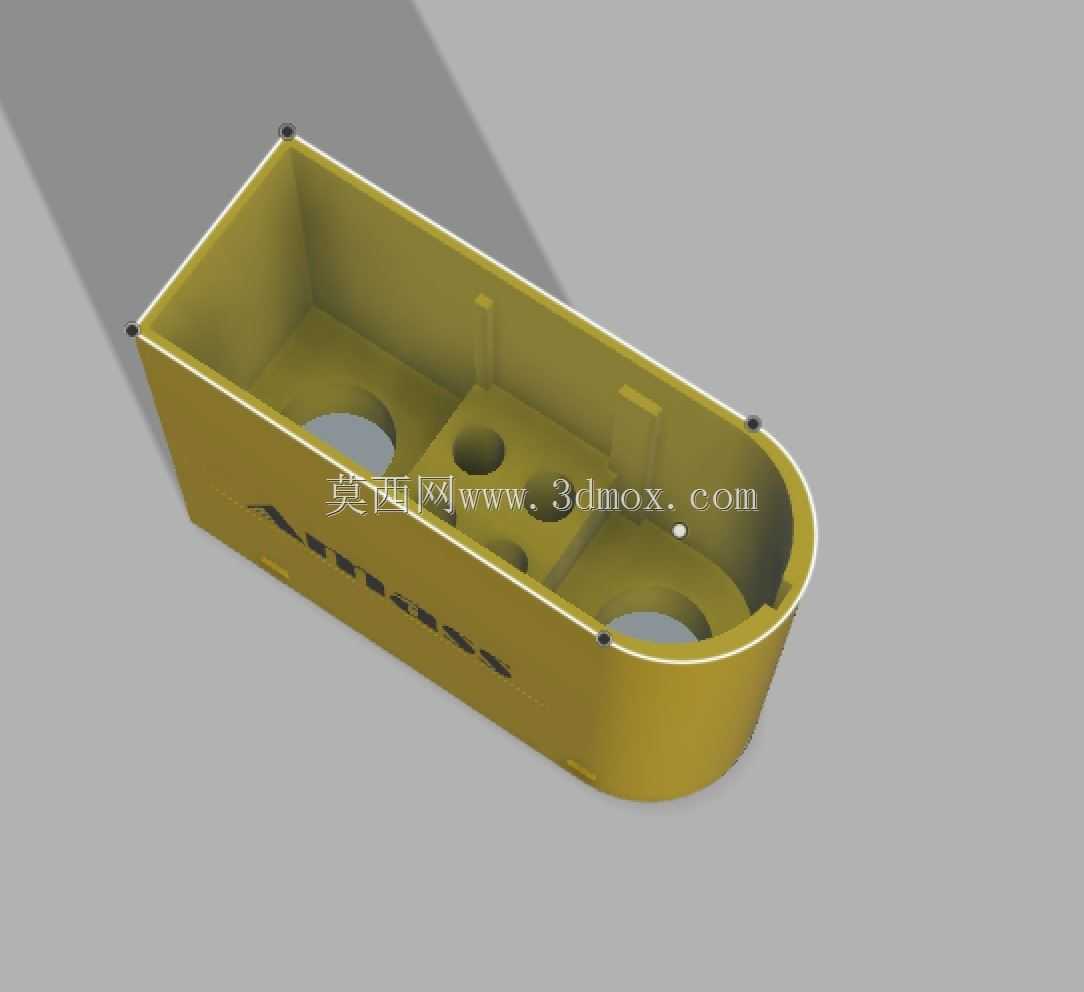

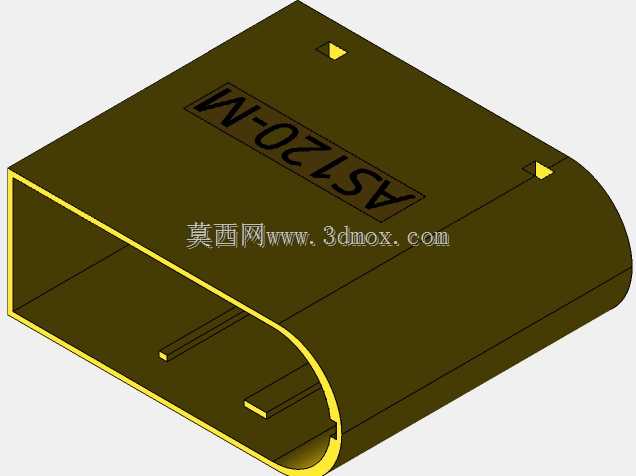

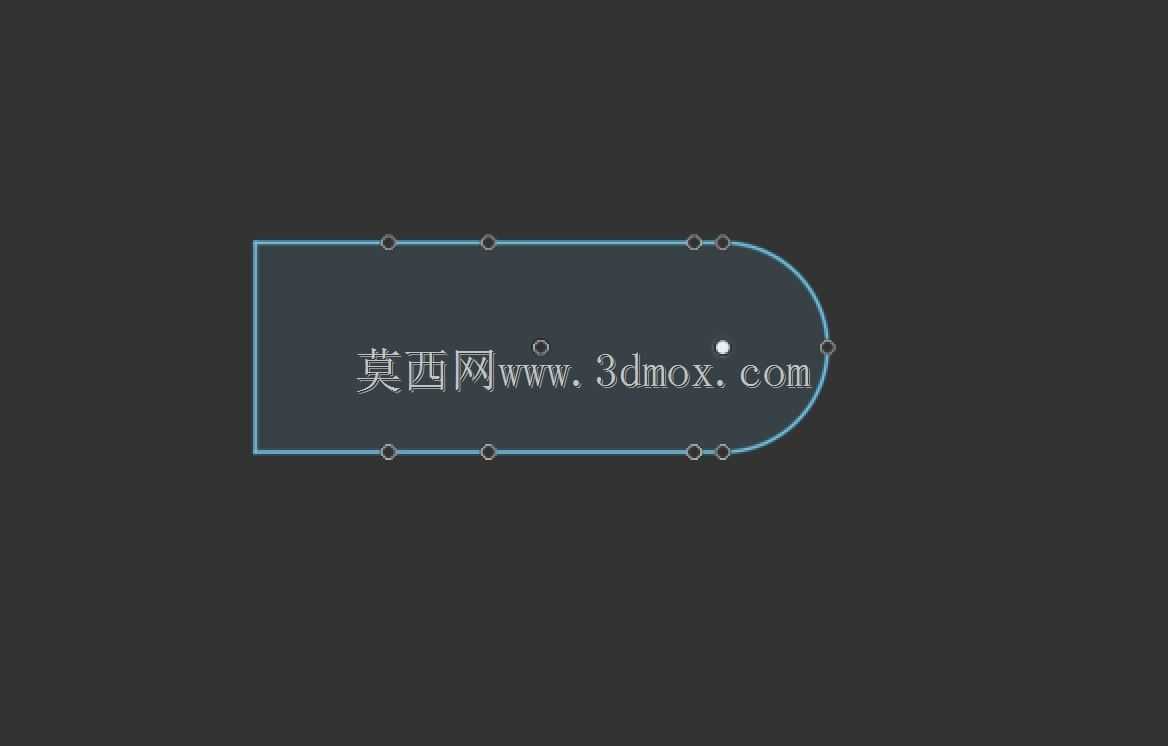

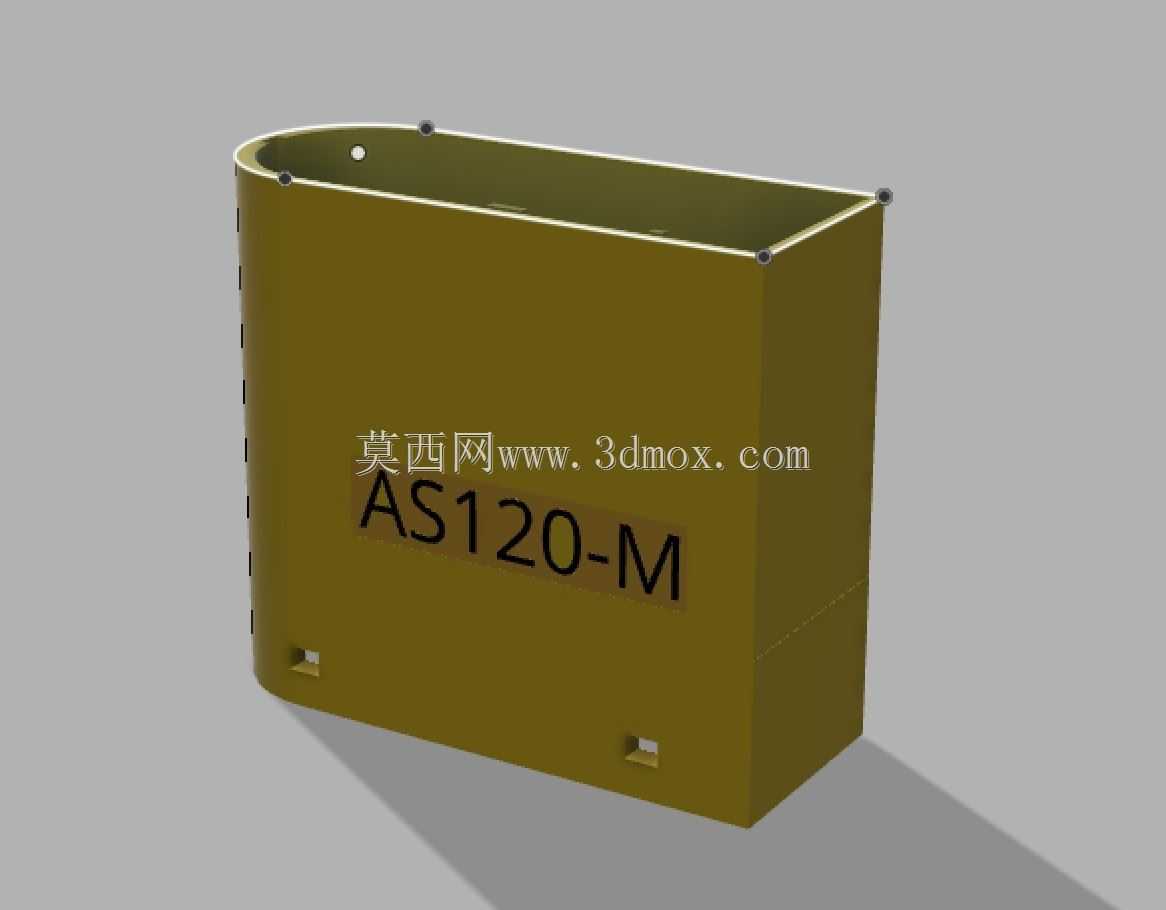

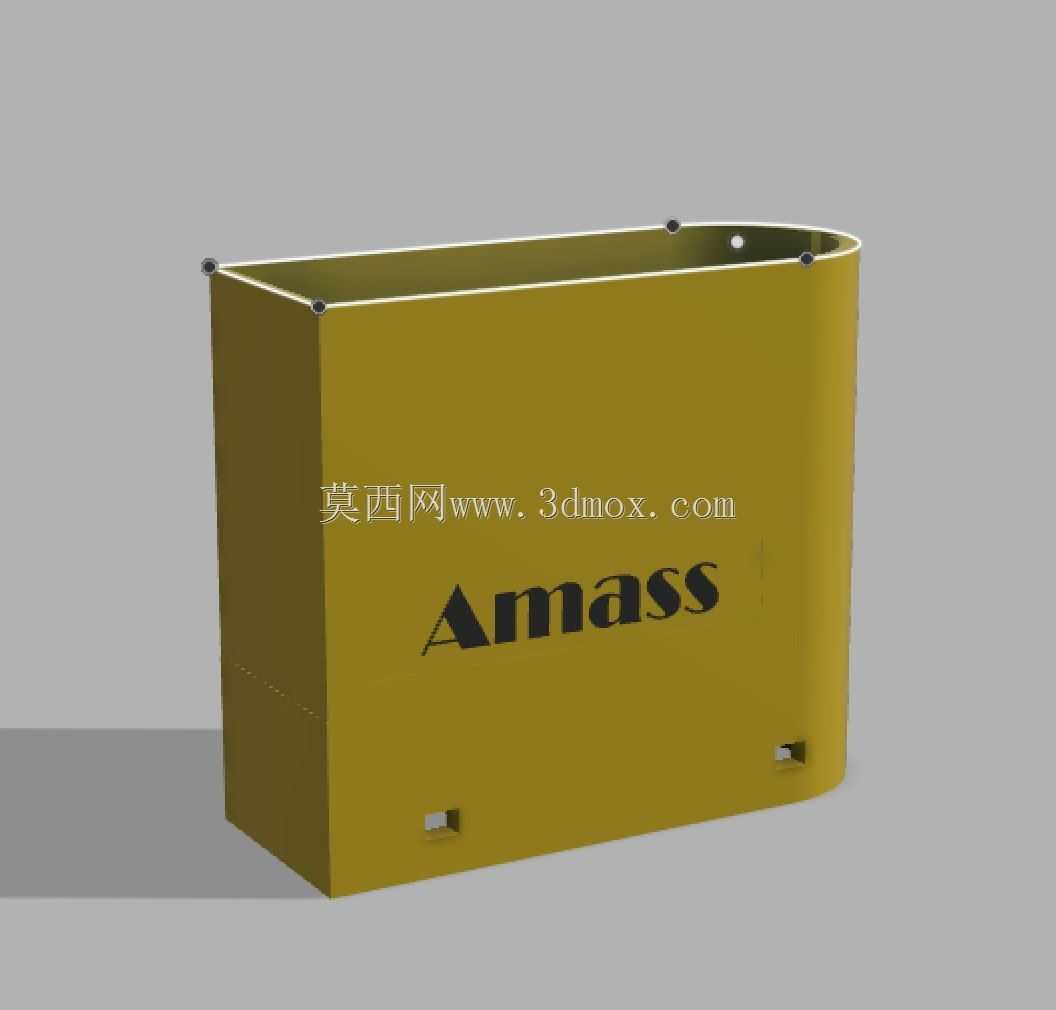

这款连接器壳体主要面向大电流动力连接场景，常见于航模动力系统、大功率电动设备、储能模组输出端、工业移动供电装置等需要频繁插拔大电流回路的应用场合，核心作用是为内部导电接插组件提供绝缘防护与结构支撑，同时通过壳体的定位结构保障接插时的对位精度，避免插歪导致的接触件偏磨、短路打火等问题。从实际使用需求出发，这类大电流连接器在插拔瞬间容易因回路带载产生拉弧，也就是常说的打火现象，长期打火会烧蚀接触件表面镀层，增大接触电阻进而引发发热隐患，这款壳体在设计时预留了防打火结构的安装位，能够配合内部带预接回路的接触件，实现主回路接通前先导通预充回路，消除插拔瞬间的拉弧问题，大幅提升接插件的使用寿命与使用安全性。在设计思路上，这款壳体采用一端圆弧过渡的长槽型结构，整体为薄壁绝缘壳体形态，侧壁设置有两处卡扣定位槽，用于和配套的插头端实现锁止固定，避免设备运行过程中受震动出现松脱断电的问题；壳体顶部边缘均匀布置了多个安装固定点位，可用于内部接触组件的定位压装，保障接触件在壳体内不会出现窜动，维持稳定的接插配合间隙。从安装边界来看，壳体整体为适配120A持续载流的接触组件设计，内部腔体尺寸完全匹配对应规格的铜质接触件安装需求，侧壁厚度兼顾绝缘强度与结构轻量化要求，圆弧端的设计既可以避免安装时尖锐棱角划伤操作人员或线材绝缘层，也能在紧凑的设备安装空间内减少空间占用，适配更多异形安装舱位的布局需求。壳体表面预留的品牌标识位可清晰标注产品规格信息，方便现场安装维护时快速识别型号，避免错插混插引发的电气故障。在实际装配场景中，这类壳体可以和配套的密封件、压线结构配合，实现接线端的线材固定与应力释放，避免线材拉扯直接作用到接触件上导致连接失效，整体结构充分考虑了大电流连接场景下的抗震、防呆、绝缘、防误触等多重实用需求，能够在-20℃到80℃的常规工业使用环境下长期稳定工作，为内部导电连接结构提供可靠的外围防护。
