QS8连接器面板安装座及环键结构

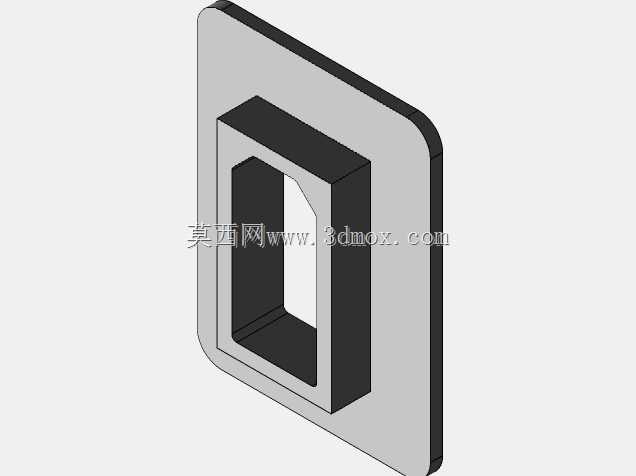

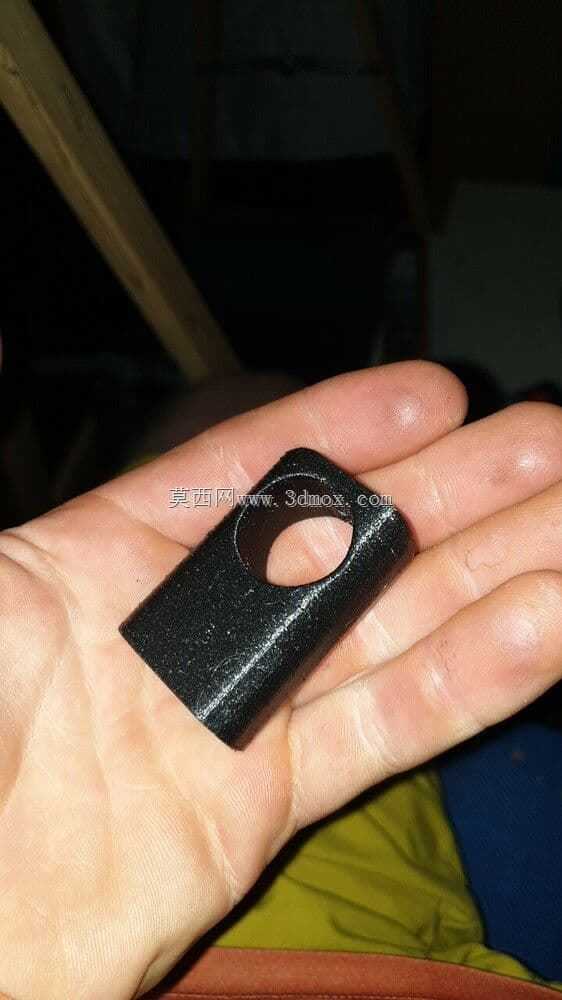

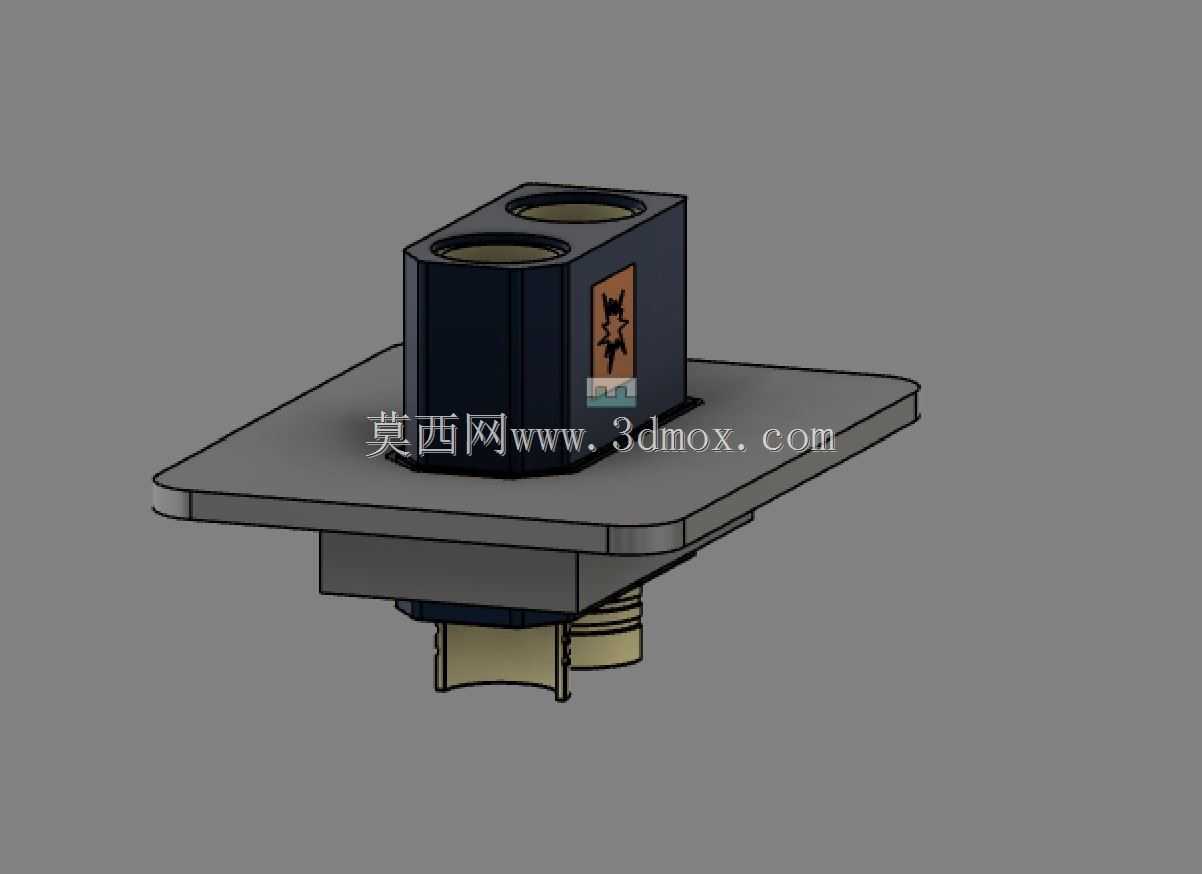

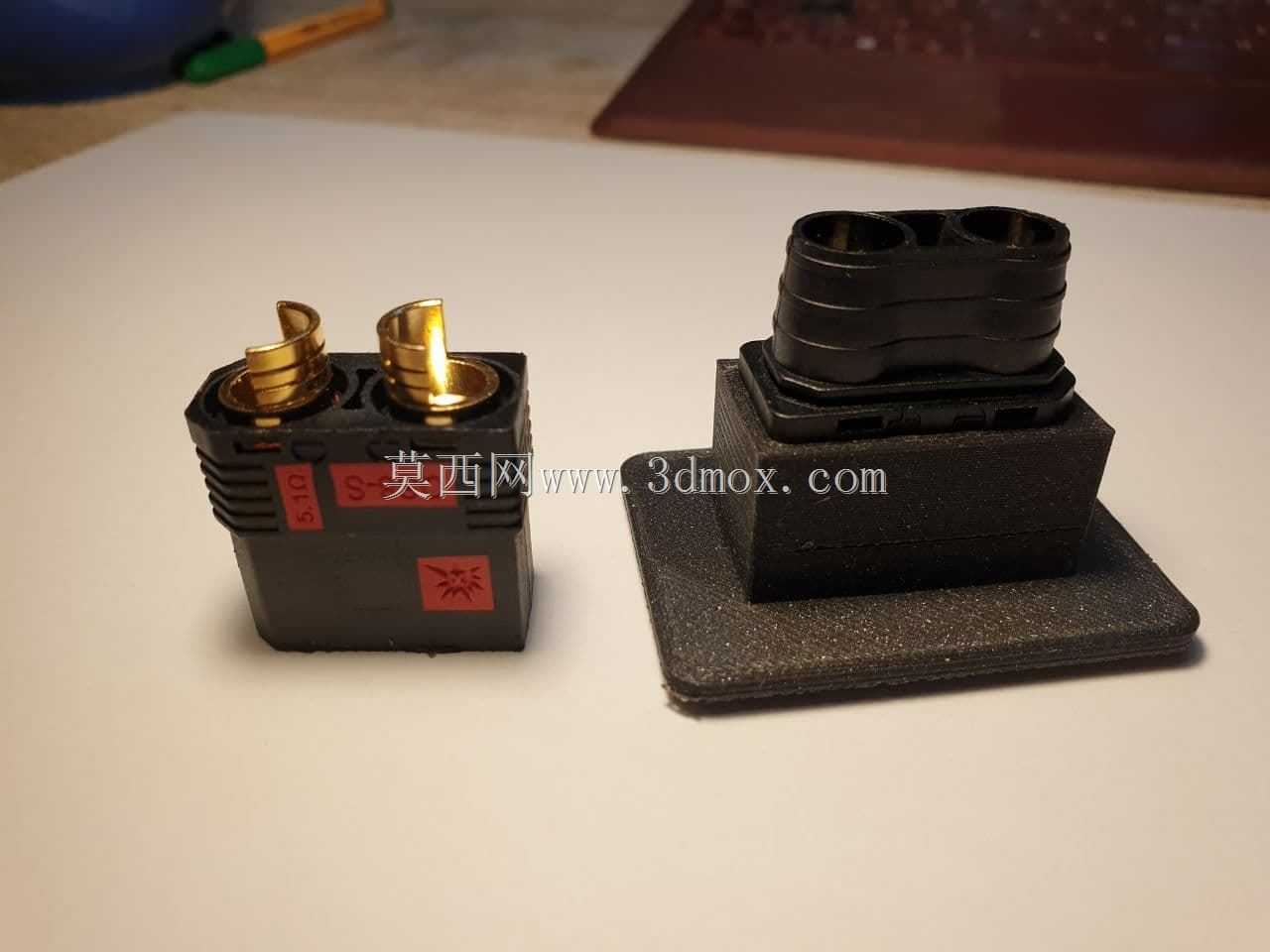

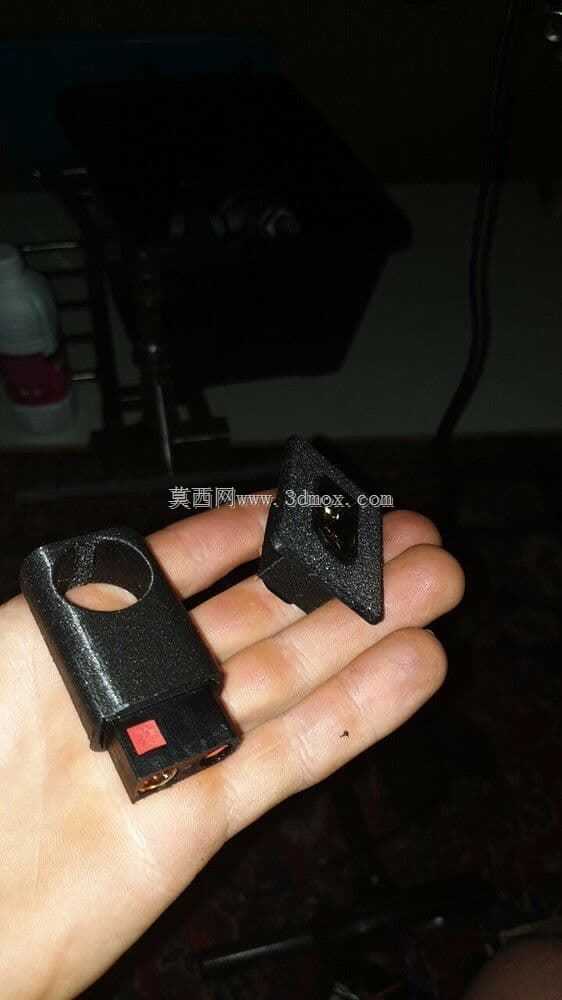

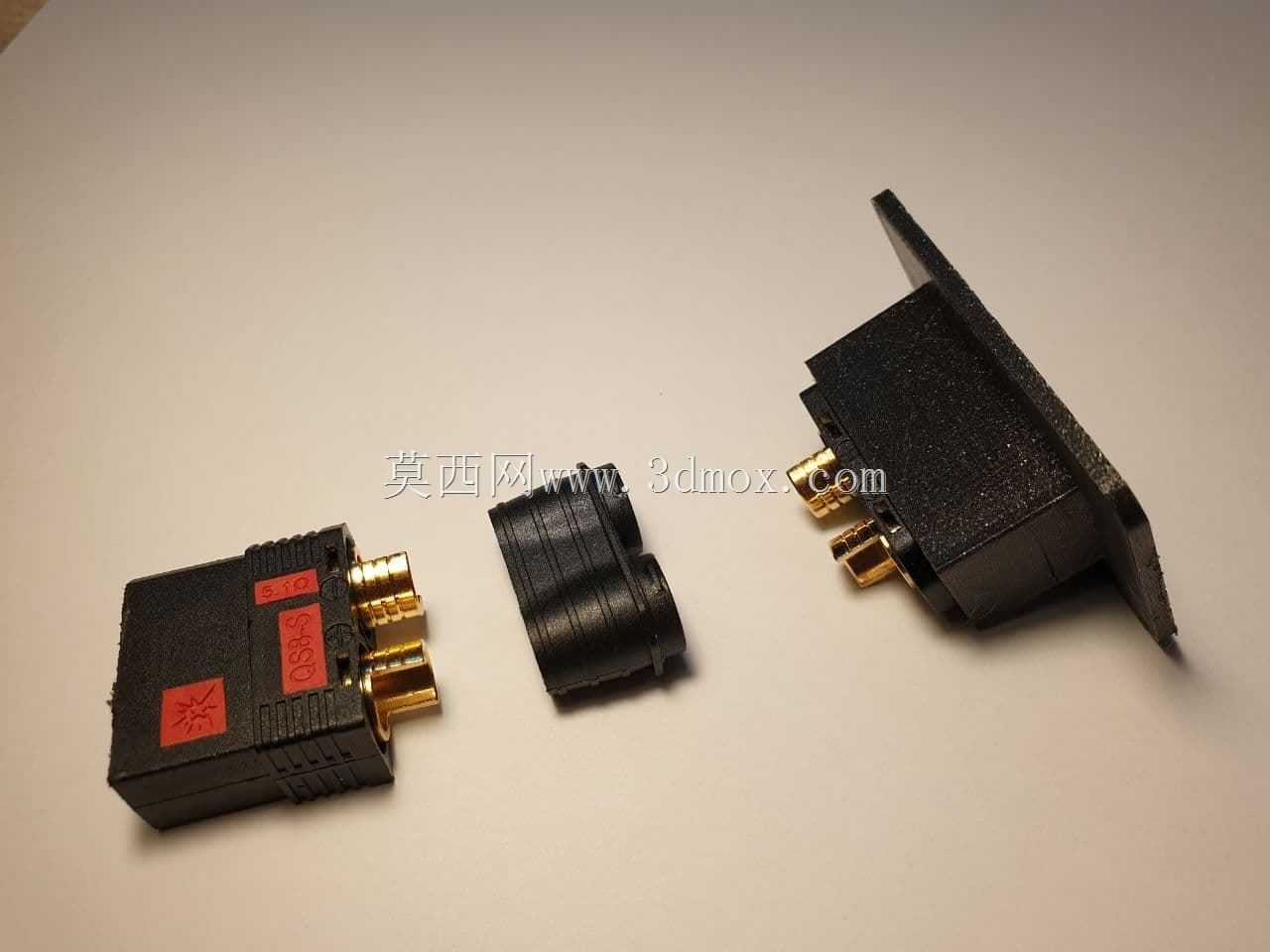

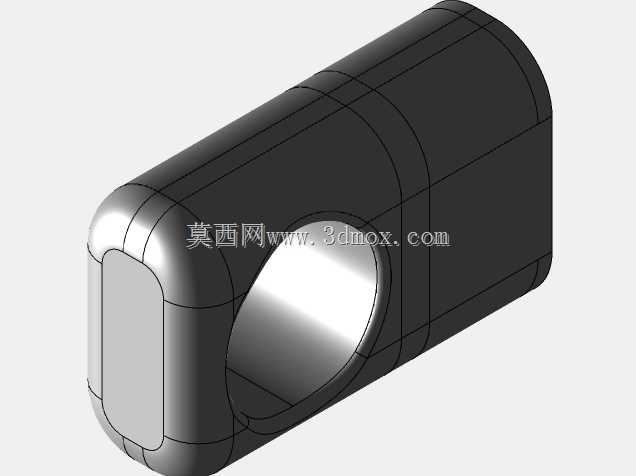

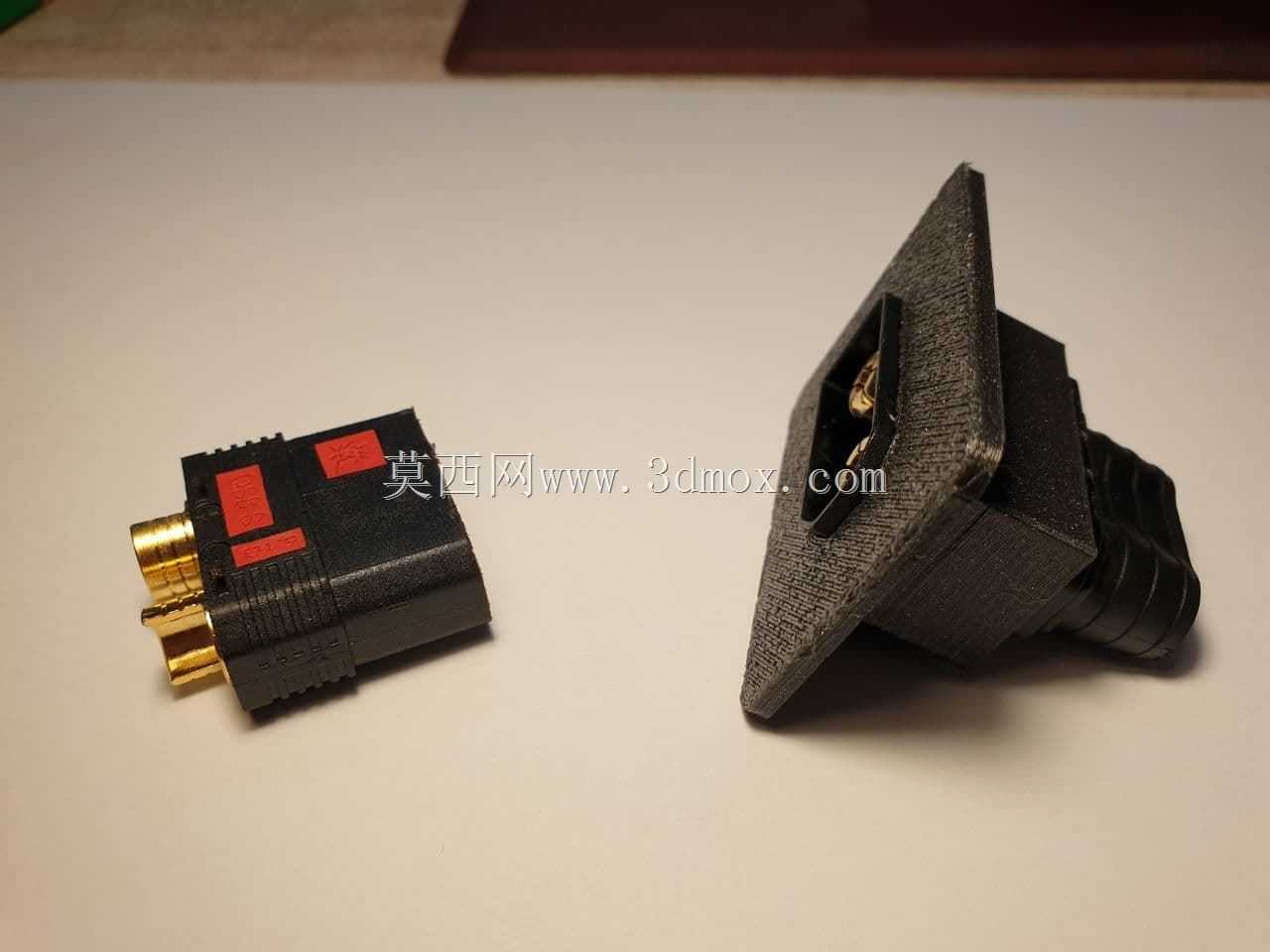

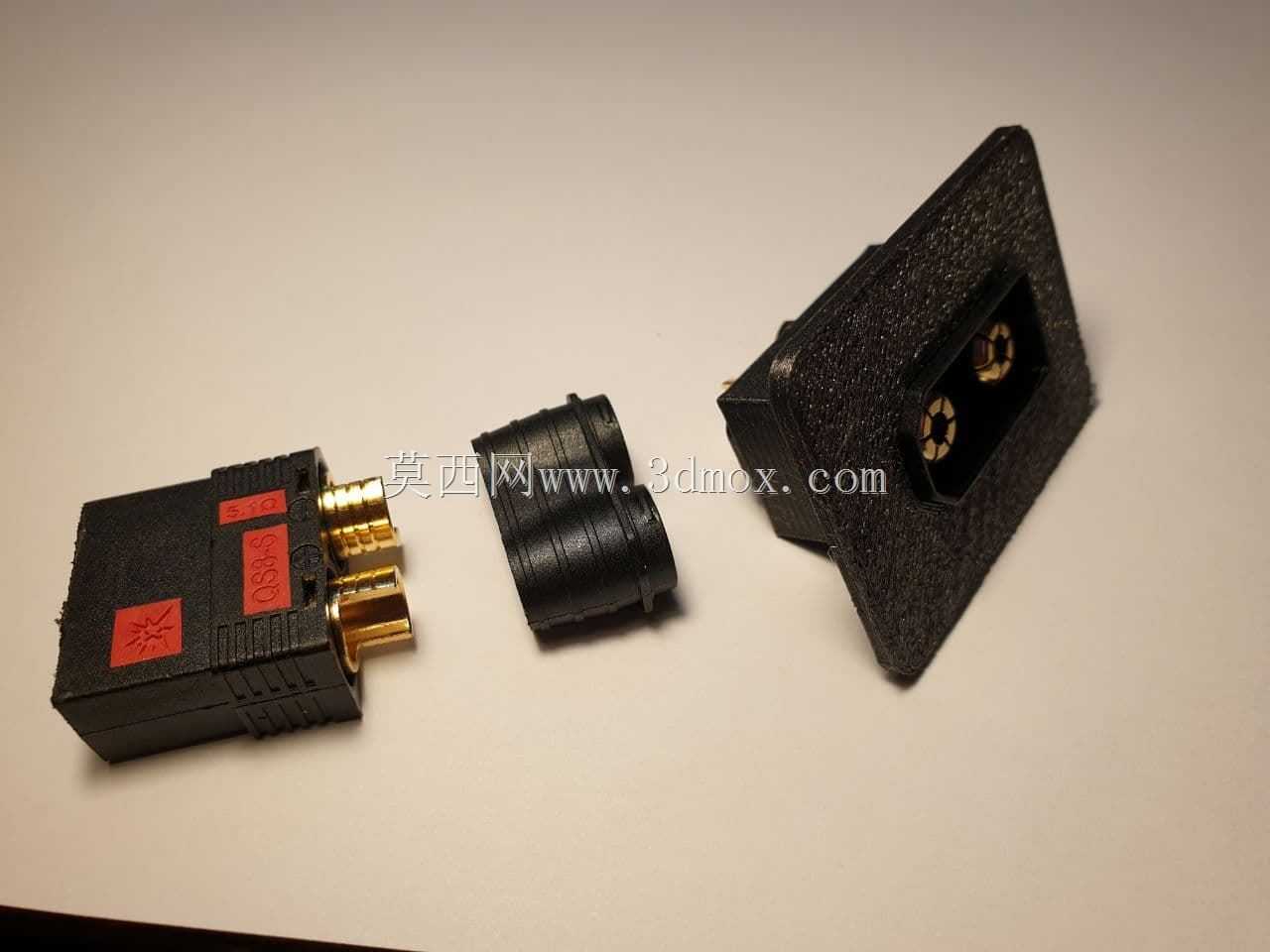

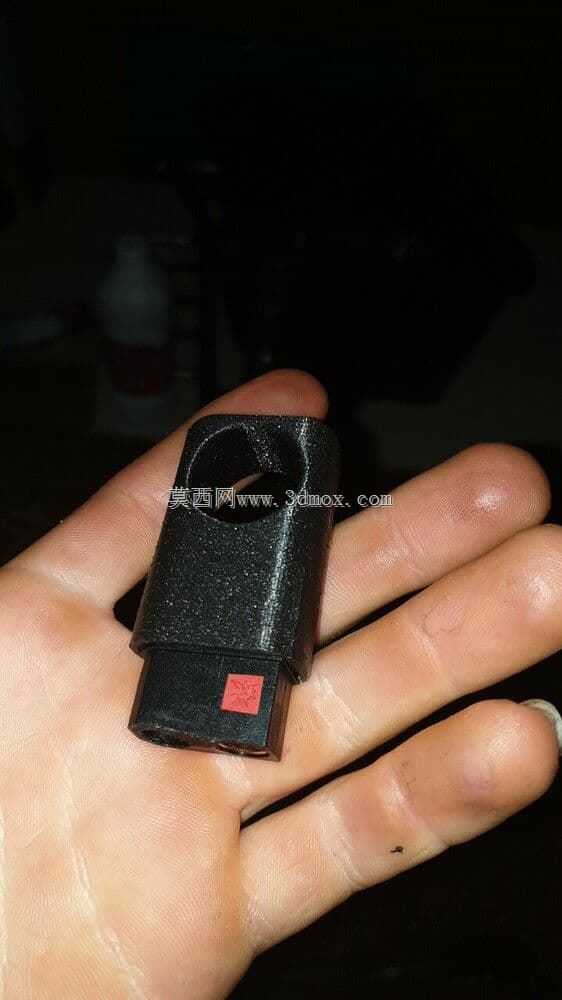

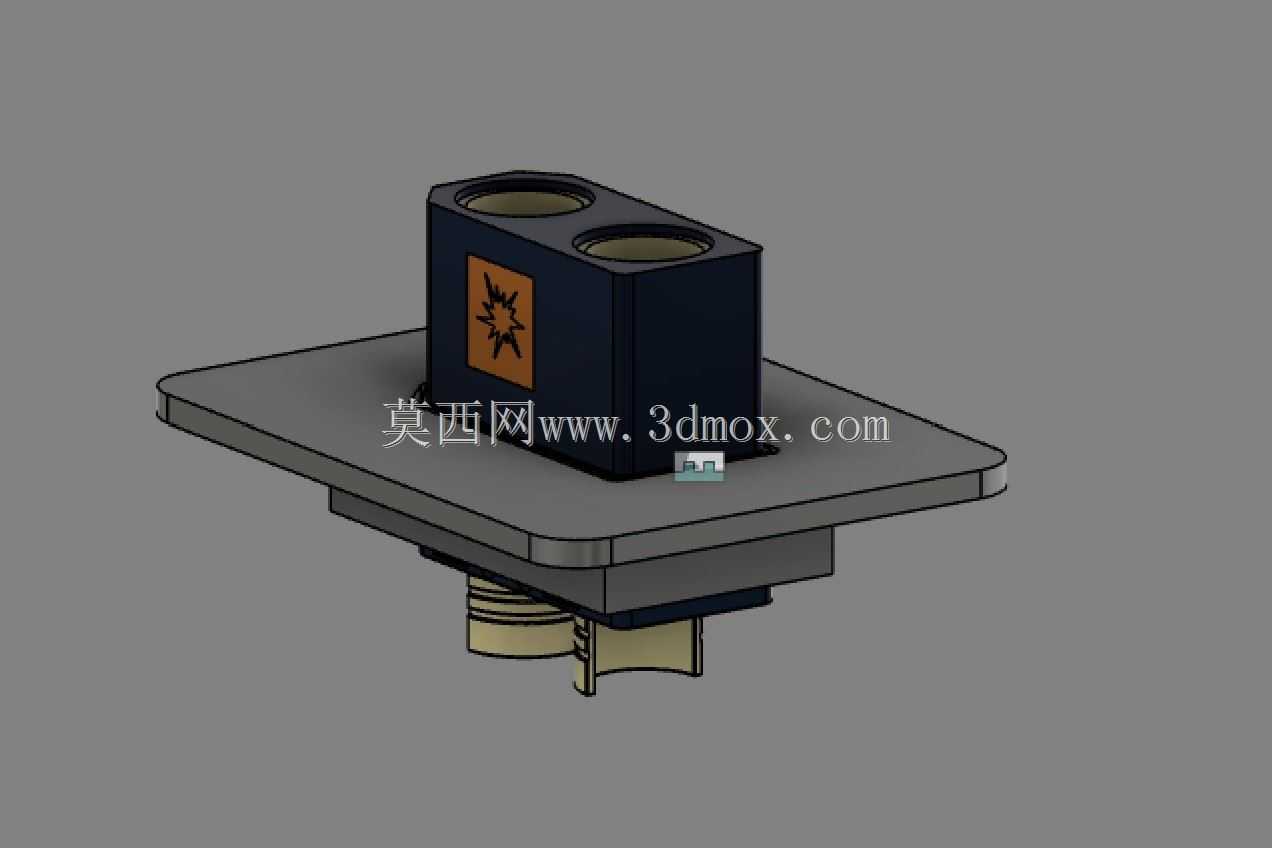

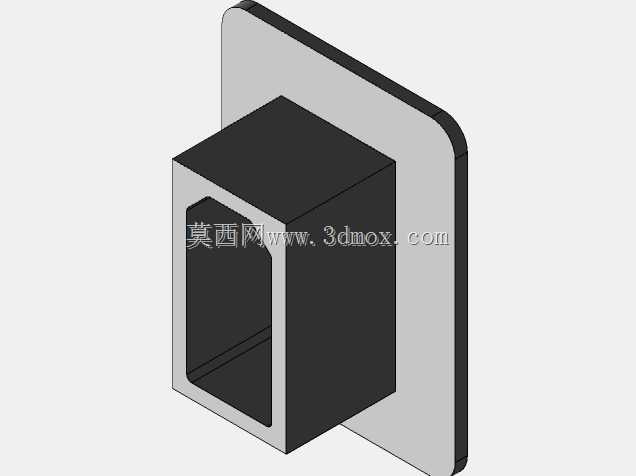

这款QS8连接器配套的面板安装结构，主要面向工业设备接插场景的面板固定需求，适配插头与插孔类QS8连接器的外露式安装工况，常见于小型电控箱面板、便携检测设备侧装接口、改装类车辆电控单元外接端口等位置，解决连接器直接开孔安装易松动、对位不准、外力拉扯易脱落的问题。设计阶段优先考虑了手持操作的握持手感，外部轮廓做了圆弧过渡处理，避免安装后锐边划伤操作人员，同时预留了足够的手指操作空间，插拔连接器时不需要额外借助工具即可完成对位。结构上分为两个独立部件，主体安装座预留了与QS8连接器外径匹配的贯穿安装孔，孔位周边做了0.2mm的定位凸台，安装时凸台可卡入面板开孔内，不需要额外打胶即可实现初步定位，配合背部的卡扣结构，能适配1.5-3mm厚度的常见面板材质，包括ABS塑料面板、冷轧钢板喷塑面板、亚克力绝缘面板等，安装边界控制在安装座外沿超出开孔边缘3mm范围，不会占用面板背面过多的布线空间。配套的环键结构是针对特定使用场景做的拓展设计，可与安装座侧边的卡槽配合，当环键卡入到位后，可限制连接器插头的转动自由度，避免设备运行过程中震动导致插头松脱转位，同时环键预留了标准钥匙环穿挂孔，可将开关钥匙与安装座整合为一体，防止配套钥匙遗失。设计时特意将壁厚控制在2mm区间，采用薄壁加筋的结构形式，既保证整体结构强度，又控制了整体重量，打印或注塑生产时不易出现缩痕，安装座背面的走线槽做了圆角过渡，不会划伤连接器外层的绝缘护套。实际装配时，先将安装座从面板正面卡入开孔，按压到位后卡扣自动锁死，再将QS8连接器从安装座孔位推入，听到卡扣卡合声后即完成连接器固定，需要拆卸时用平口螺丝刀撬动侧边卡扣即可退出，维护操作十分便捷。针对不同安装场景的适配需求，安装座的固定孔位做了通用化设计，既可以用卡扣免螺丝固定，也可以通过预留的两个M2螺丝孔做加固安装，应对高震动工况下的固定需求，环键与安装座的配合间隙控制在0.1mm，插拔顺畅同时不会出现旷量，长期使用也不会出现磨损松垮的问题。
