Ender系列直驱用六支记号笔搅拌托架

项目分类:3D打印机 发布时间:2022-03-28 ID:589455
  • Ender系列直驱用六支记号笔搅拌托架
  • Ender系列直驱用六支记号笔搅拌托架

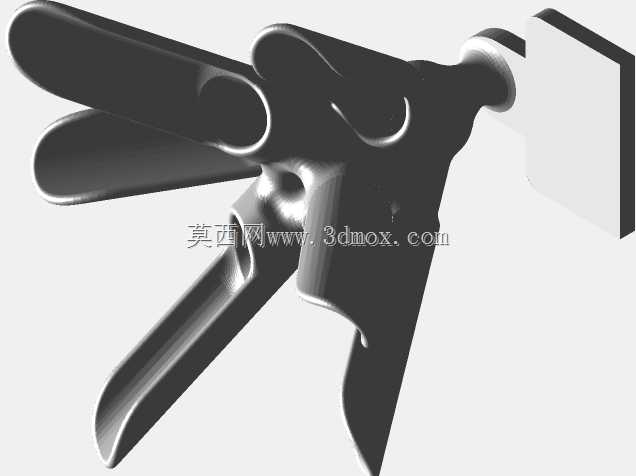

  这个托架的核心目标,是把Ender 5或Ender 5 Plus上MicroSwiss直驱挤出机附近的步进电机作为低速旋转动力,带动六支Sharpie记号笔同时绕中心轴线翻滚,使笔内墨水、色浆或沉淀成分在使用前重新混合。它不是独立电动装置,而是依附于现有打印机运动部件的夹持式附件,因此设计重点不在新增动力链,而在如何把笔身可靠约束、把旋转扭矩平稳传递,并控制安装后对喷头周边空间、走线和热端维护的影响。

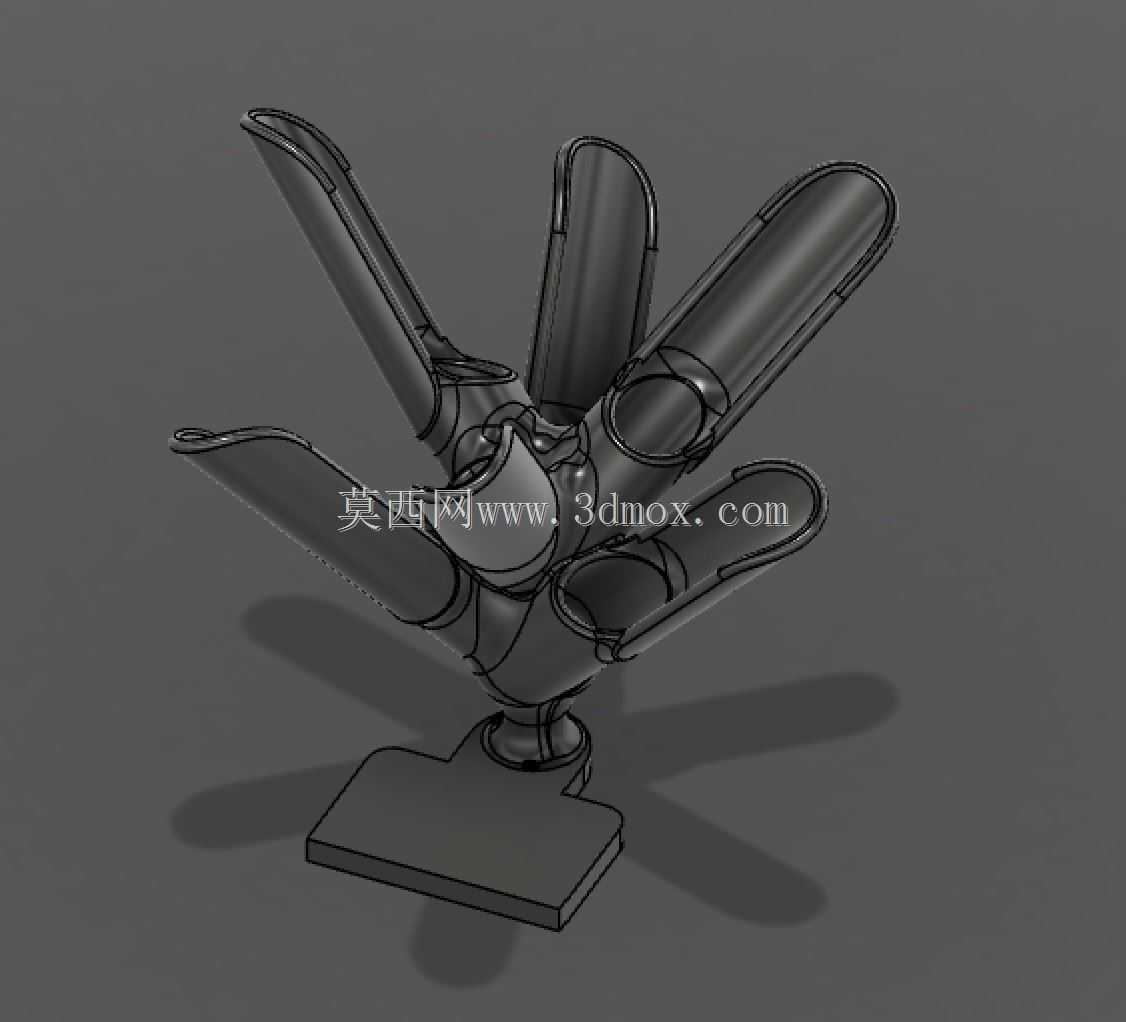

  从结构上看,产品由底部安装座、中心回转体和六个放射状笔槽组成。底座承担与电机或邻近安装面的连接,需要在有限面积内提供足够抗扭能力;若安装面本身较薄或螺钉间距受限,底座边缘应保留加厚区,避免夹紧后出现翘曲。中心回转体位于底座上方,是六支笔的承载核心,其内部应形成连续回转轮廓,减少打印时的悬空支撑,同时保证各笔槽相对中心轴线的角度一致。六个笔槽沿周向均匀分布,这种布置有两个实际作用:一是旋转时质量分布更均衡,降低偏心带来的振动;二是每支笔都能获得相近的翻滚半径,混匀效果不会因位置差异而明显偏差。

  笔槽采用半开放长槽形式,适合直接卡入标准Sharpie笔身。槽体长度需要覆盖笔身主要圆柱段,而不是只夹住笔尖附近,否则旋转时笔尾会因离心趋势外摆,造成夹持松动。槽口两侧可设置轻微内收的限位边,使笔身压入后依靠弹性变形固定;若采用硬质PLA打印,槽口过盈量不宜过大,否则反复取放会导致边缘脆裂。槽底应避开笔尖和笔帽关键结构,让笔身以圆柱面接触受力,这样既能减少对笔标识区的磨损,也能适应不同批次笔身外径的微小差异。

  设计思路上,放射状造型并非单纯为了外观。六支笔向外展开后,整体转动惯量增大,在低速旋转下能产生更明显的翻滚搅拌效果;同时相邻笔槽之间留有空隙,手指可以伸入取笔,不必把整个托架拆下。槽体向上扬起的角度也有工程意义:若笔槽完全水平,笔身轴线与旋转轴线垂直,墨水主要沿周向甩动;扬起一定角度后,笔内液体还会沿笔长方向往复流动,混合路径更复杂。角度过大则会抬高整体轮廓,并使笔尾更靠近打印机框架或线缆,因此需要在混匀效率和包络空间之间折中。

  安装边界方面,首先要确认直驱电机顶部或周边可利用的固定面。该托架位于步进电机顶部附近,实际装机时需要测量电机端面到横梁、滑块、皮带以及挤出机外壳的距离,尤其要检查旋转后最外端笔尾是否会扫过X轴限位拉线、挤出机线束或料管。由于底座需要通过胶粘或螺钉固定,安装面应尽量平整;若采用胶粘方案,接触面要避开电机散热高热点,防止长期受热后连接失效。波顿管或送丝路径若经过该区域,需要适当剪短并重新固定,避免管路被旋转笔槽卷入。

  尺寸控制上,底座应尽量紧凑,以减小对电机端面的占用;中心体直径要满足六槽均匀排布,同时不能让相邻笔帽互相干涉。笔槽长度应以常见Sharpie笔身圆柱段为基准,笔尖和笔尾允许少量外伸,但外伸部分不能进入打印机运动禁区。回转半径是最关键的安装边界,它决定了托架旋转时所需的安全圆柱空间;在建模时应按装上笔后的最大外轮廓建立包络体,再与打印机机架、挤出机和热端组件做干涉检查。

  功能特性还包括免工具换笔和多笔同时处理。半开放槽体允许操作者直接压入或拔出记号笔,适合在调色、补色或多色标识作业前快速准备耗材。六支容量使它不仅能混匀同色笔,也可用于批量检查多支笔的墨水状态。旋转动力来自打印机已有电机,因此不需要额外电池或独立电源,但也意味着使用时要明确电机控制方式,避免与打印过程中的挤出运动冲突。

  从三维建模角度看,这类零件适合用参数化方式建立笔槽阵列:先确定中心体高度、底座安装孔位和单支笔的夹持角度,再通过周向阵列生成六个槽体。连接处要做圆角过渡,避免应力集中在槽根;与笔身接触的内曲面应保持连续,便于打印后少打磨。若用于实际打印,还应考虑层纹方向对夹持弹性的影响,槽口限位边最好沿受力方向有足够壁厚。整体而言,该结构把打印机直驱电机的旋转能力转化为实用的混匀功能,在不显著增加系统复杂度的前提下,解决了记号笔长期静置后色浆沉淀、上色不均的现场问题。
