汽车尾门内饰板总成结构设计

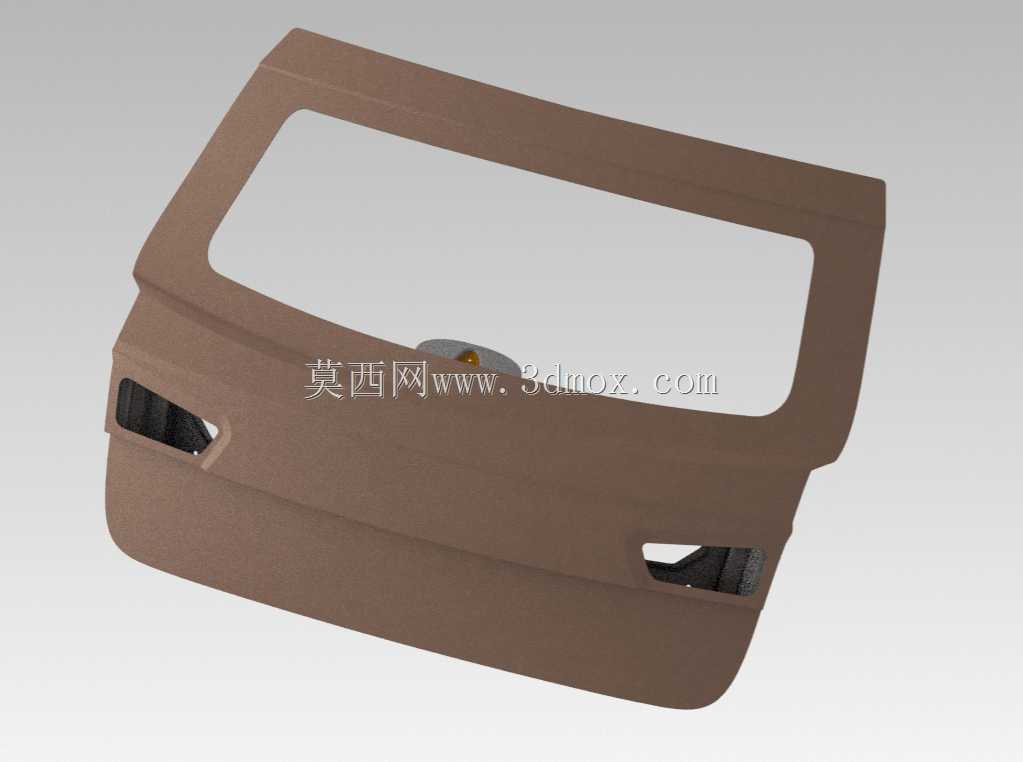

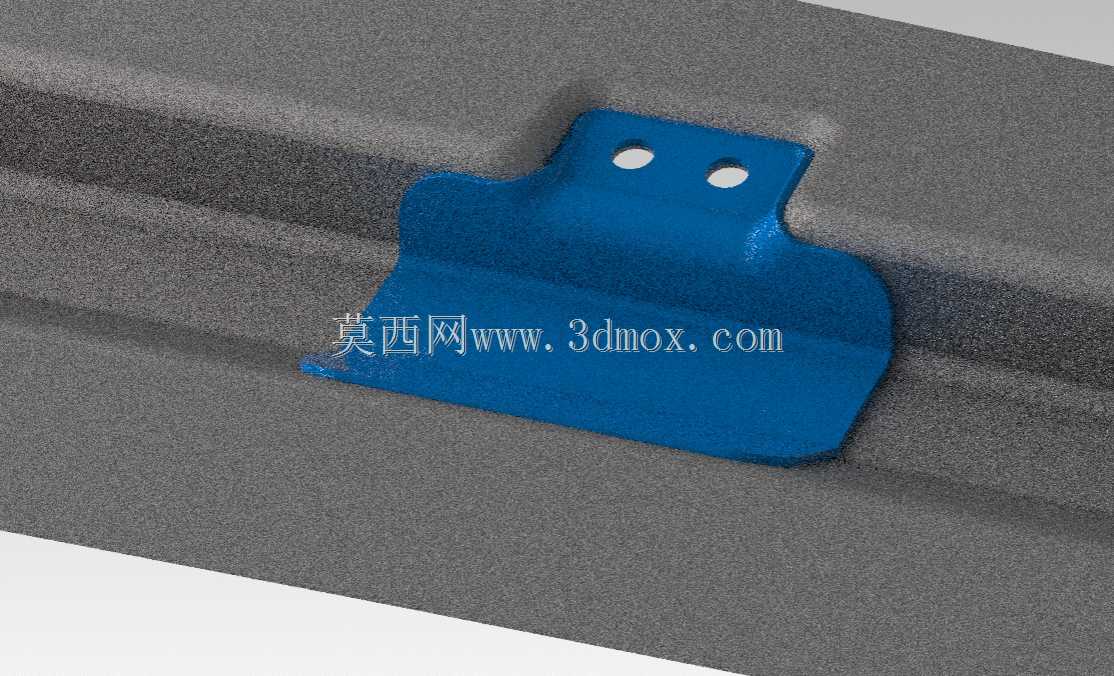

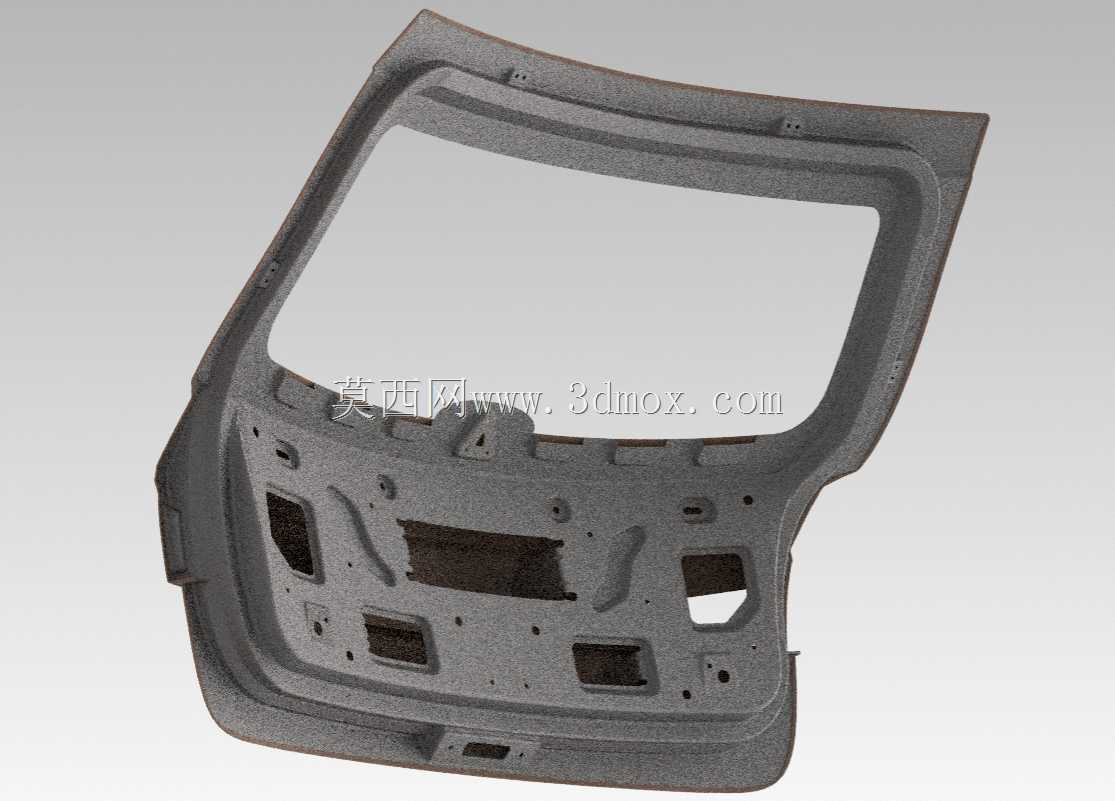

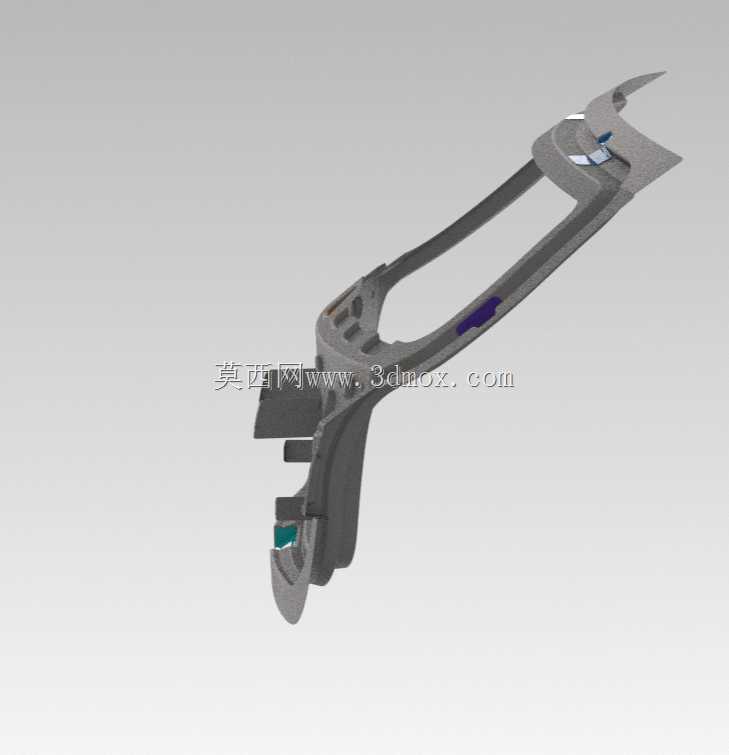

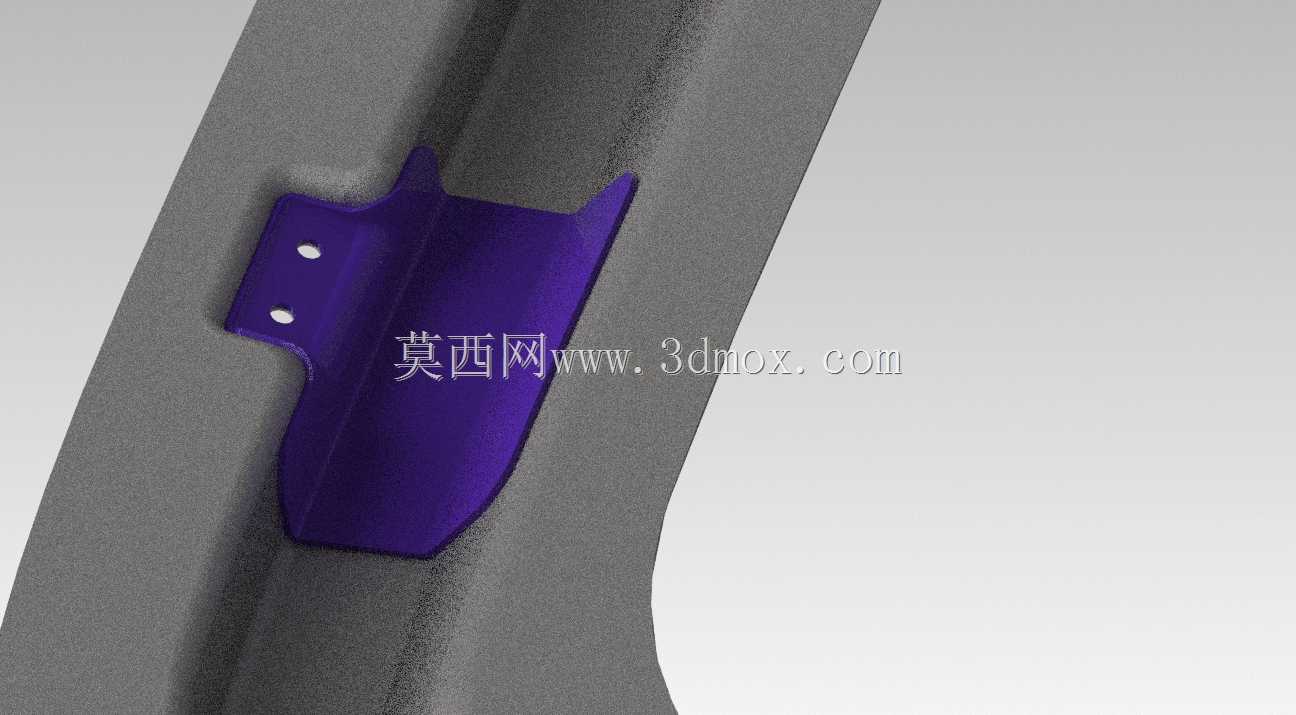

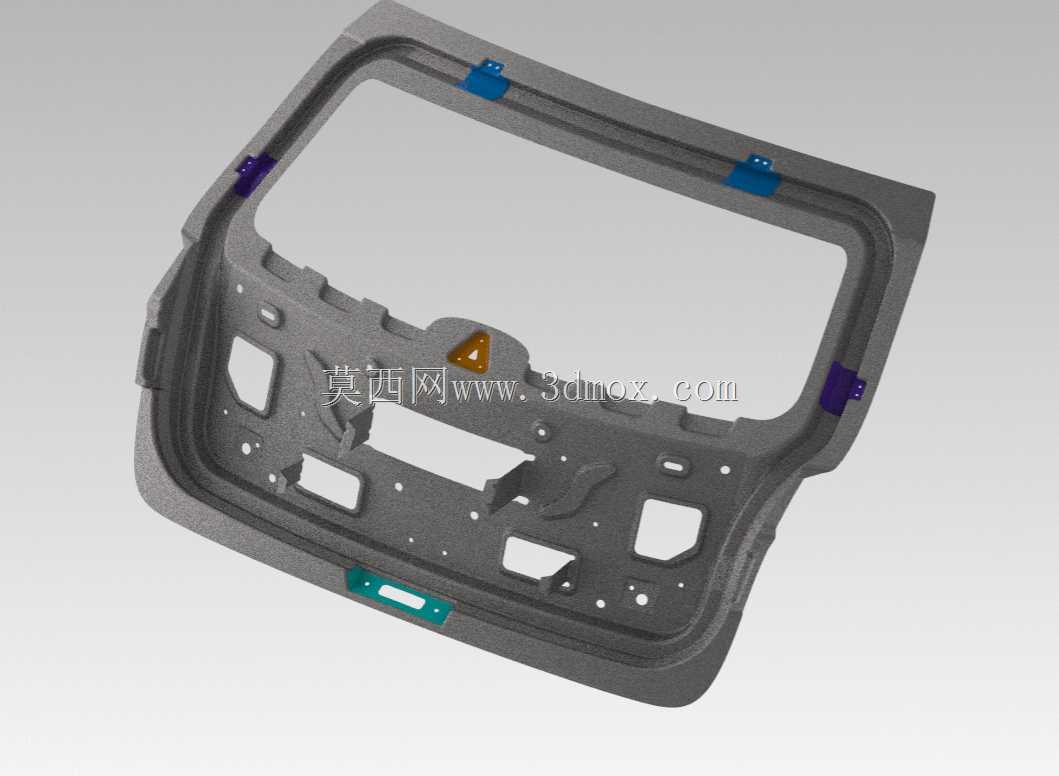

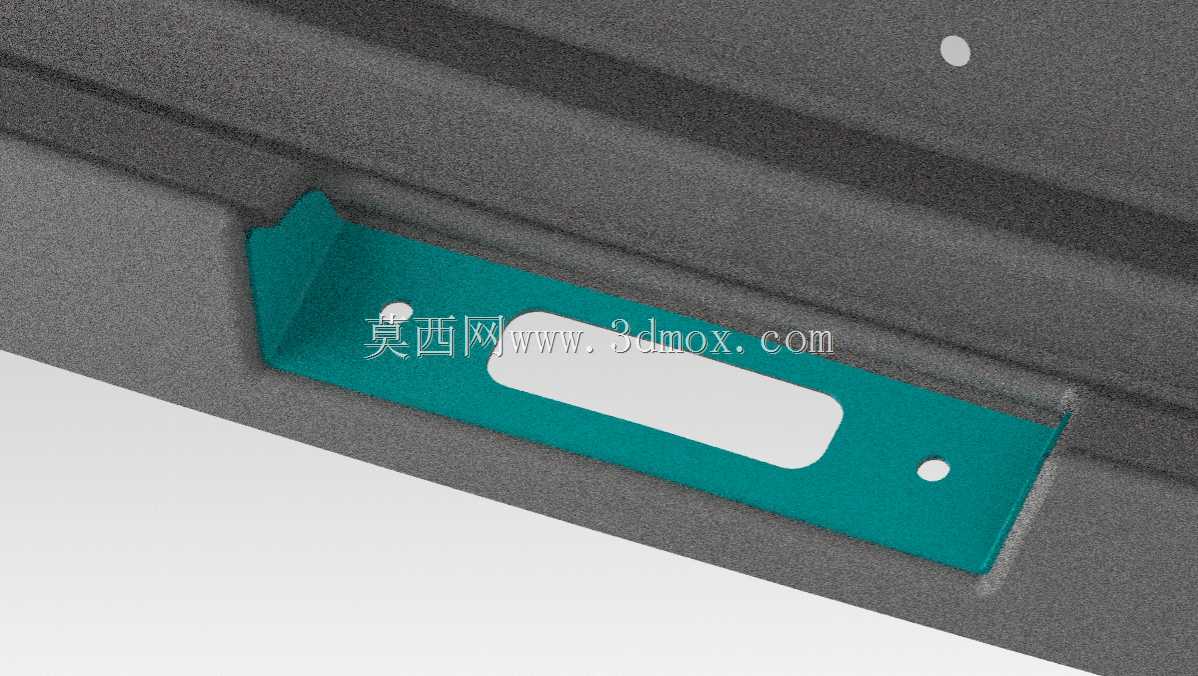

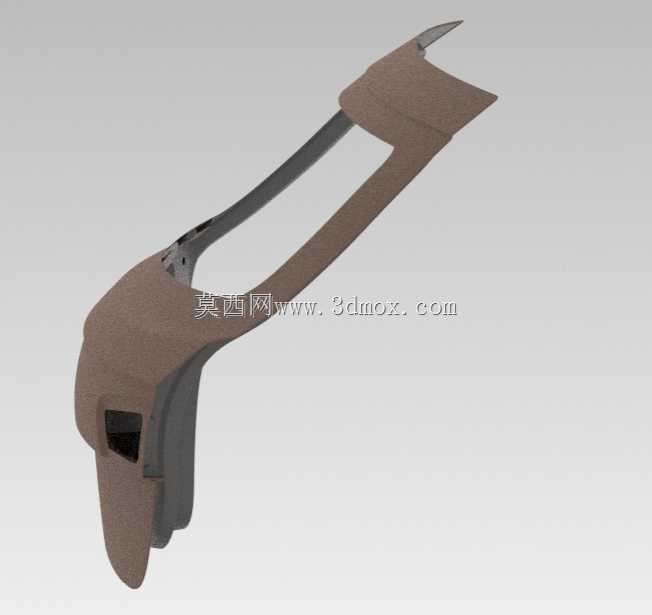

该结构为乘用车尾门内饰集成总成，主要应用于家用SUV、掀背轿车等车型的尾部舱门内侧，承担车内尾部空间装饰覆盖、功能部件集成承载、乘员防护与NVH性能优化的核心作用，是汽车车身内饰系统与尾门功能模块的关键衔接部件。在实际整车使用场景中，该部件直接面向车内后排乘员与尾门操作区域，一方面需要完整覆盖尾门内侧的钣金焊缝、线束走线、锁体机构、刮水器电机等外露机械与电气部件，避免尖锐结构外露带来的安全隐患，同时构建尾部舱室平整统一的内饰视觉效果；另一方面需要为尾门拉手、后排安全带卷收器出口、尾门内饰扣手、高位制动灯内侧安装位、后风挡洗涤管路走线槽等功能结构提供精准的安装定位基础，同时兼顾尾部碰撞时的缓冲吸能作用，降低后排乘员在追尾事故中与尾门结构接触的伤害风险。从功能特性设计来看，该总成采用一体化注塑成型的主体基材搭配表面软质覆层的结构方案，主体轮廓完全贴合尾门钣金的安装型面，上部预留的大尺寸开口精准匹配后风挡玻璃的下沿安装边界，既保证风挡玻璃安装后与内饰板的衔接缝隙均匀一致，也为后风挡雨刮的转轴穿过预留了精准的定位孔位，避免雨刮运转时与内饰板产生运动干涉。左右两侧预留的内凹结构分别对应尾门左侧的线束接插件安装位与右侧的尾门锁应急开启操作位，下部的内凹型腔则用于集成尾门刮水器电机的安装固定座，通过预设的螺栓安装柱与加强筋结构，将电机运转时产生的振动均匀分散到整个内饰板基材上，降低电机工作带来的内饰异响风险。设计过程中充分考虑了整车安装的边界约束，整体外轮廓完全匹配尾门钣金的内侧安装面，所有安装卡扣的位置均与钣金上的预设安装孔一一对应，保证装配时无需额外修配即可实现快速卡接固定；周圈设计的压合唇边能够与尾门钣金、侧围内饰、顶棚后沿实现紧密贴合，有效阻隔车外噪声、灰尘进入车内，同时避免车辆行驶过程中内饰板与周边部件摩擦产生异响。结构上在拉手位置、电机安装位置、卡扣安装位置均设计了网格状加强筋，在控制整体壁厚、降低部件重量的前提下，保证了高频受力位置的结构强度，长期使用不会出现拉手断裂、安装座开裂的问题；表面的哑光纹理设计既提升了内饰的触感质感，也能避免日常使用中划痕、指纹残留影响视觉效果，整体结构充分平衡了功能集成性、装配便利性、使用耐久性与内饰质感表现，能够满足整车量产装配与长期使用的各项性能要求。
