单缸内燃机曲柄连杆传动结构设计

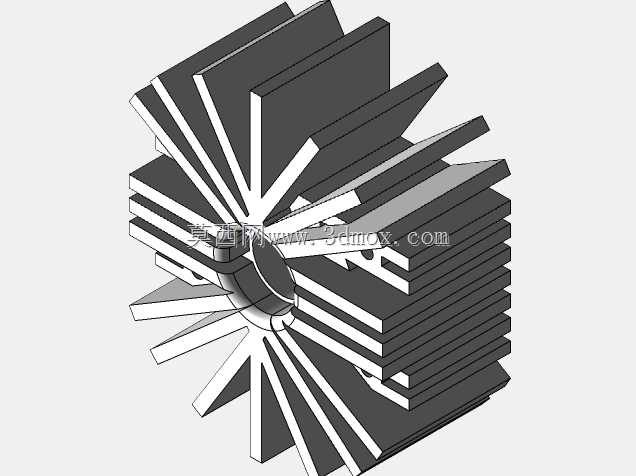

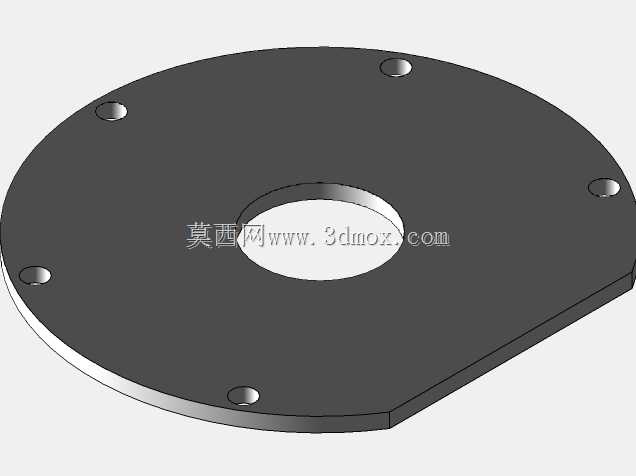

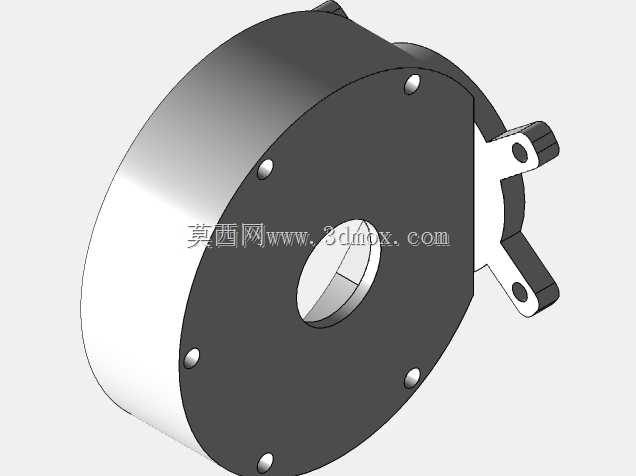

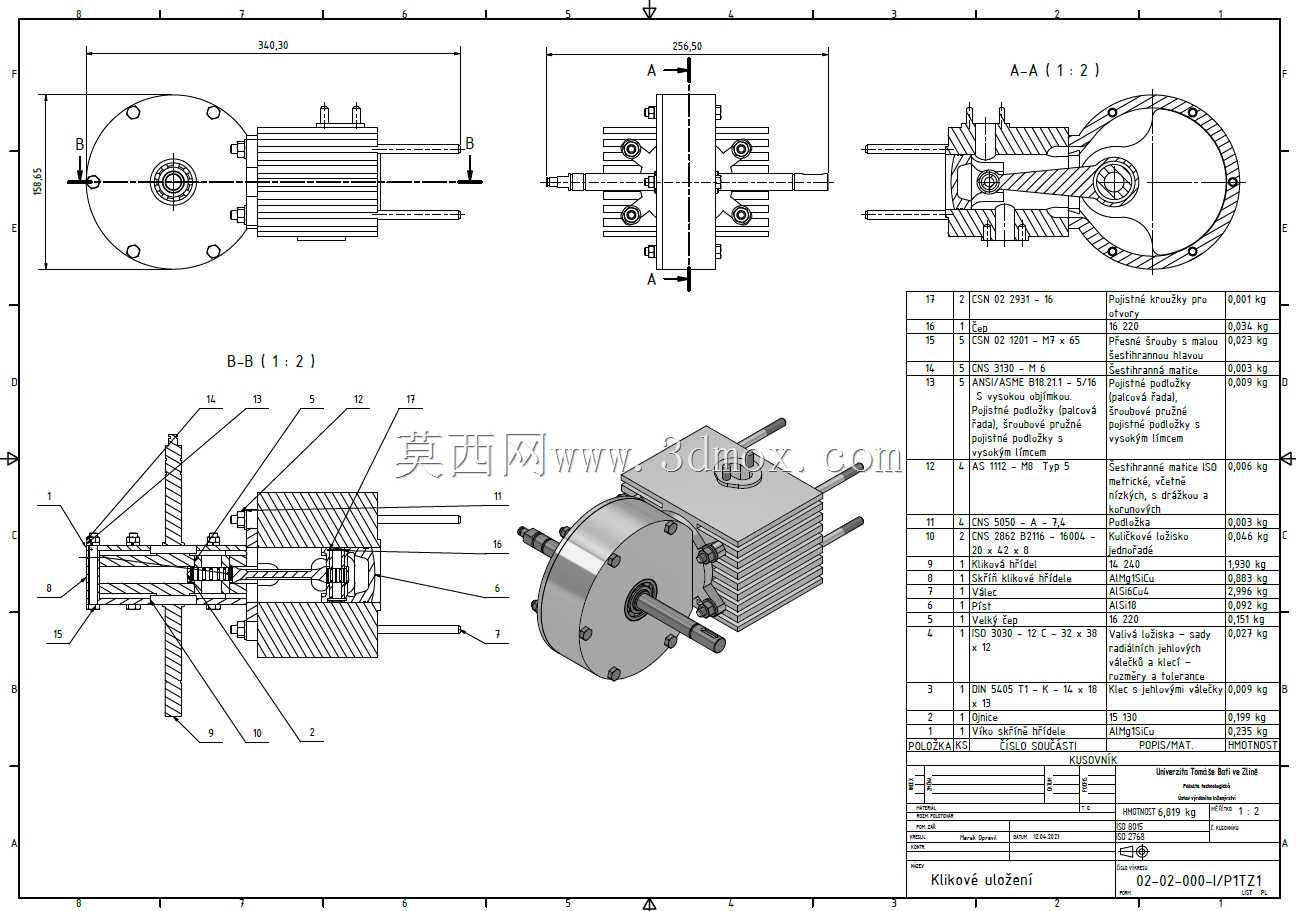

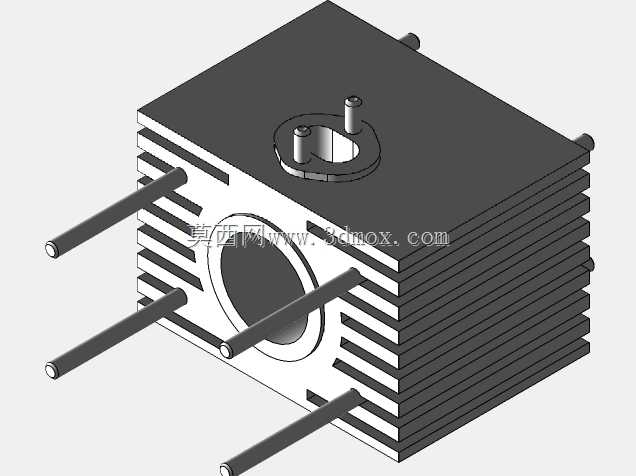

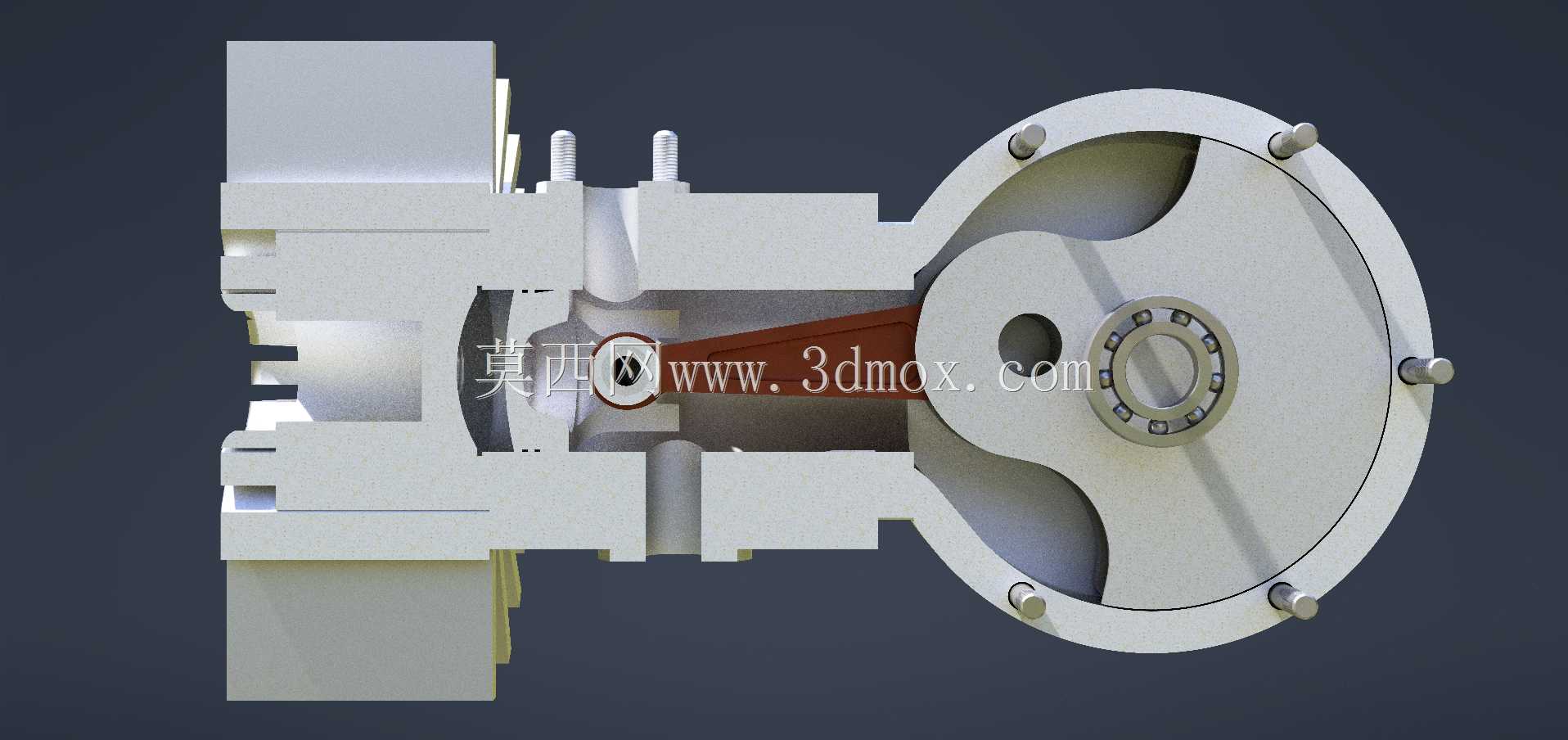

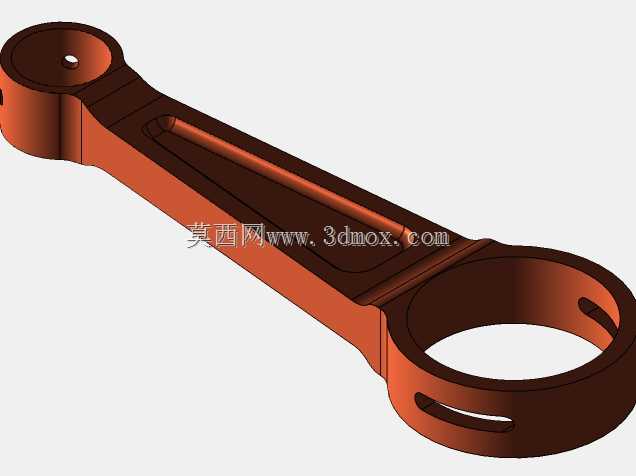

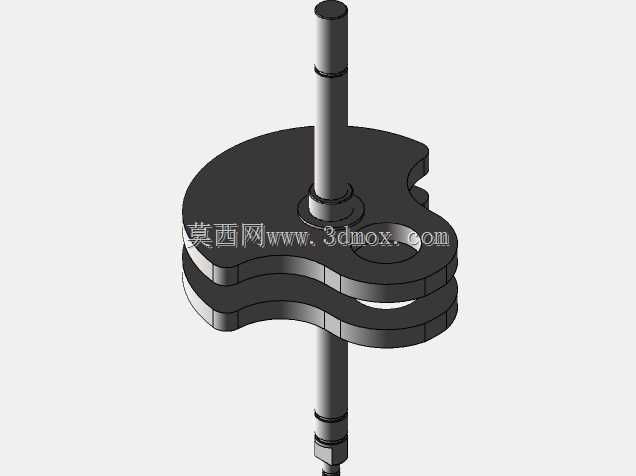

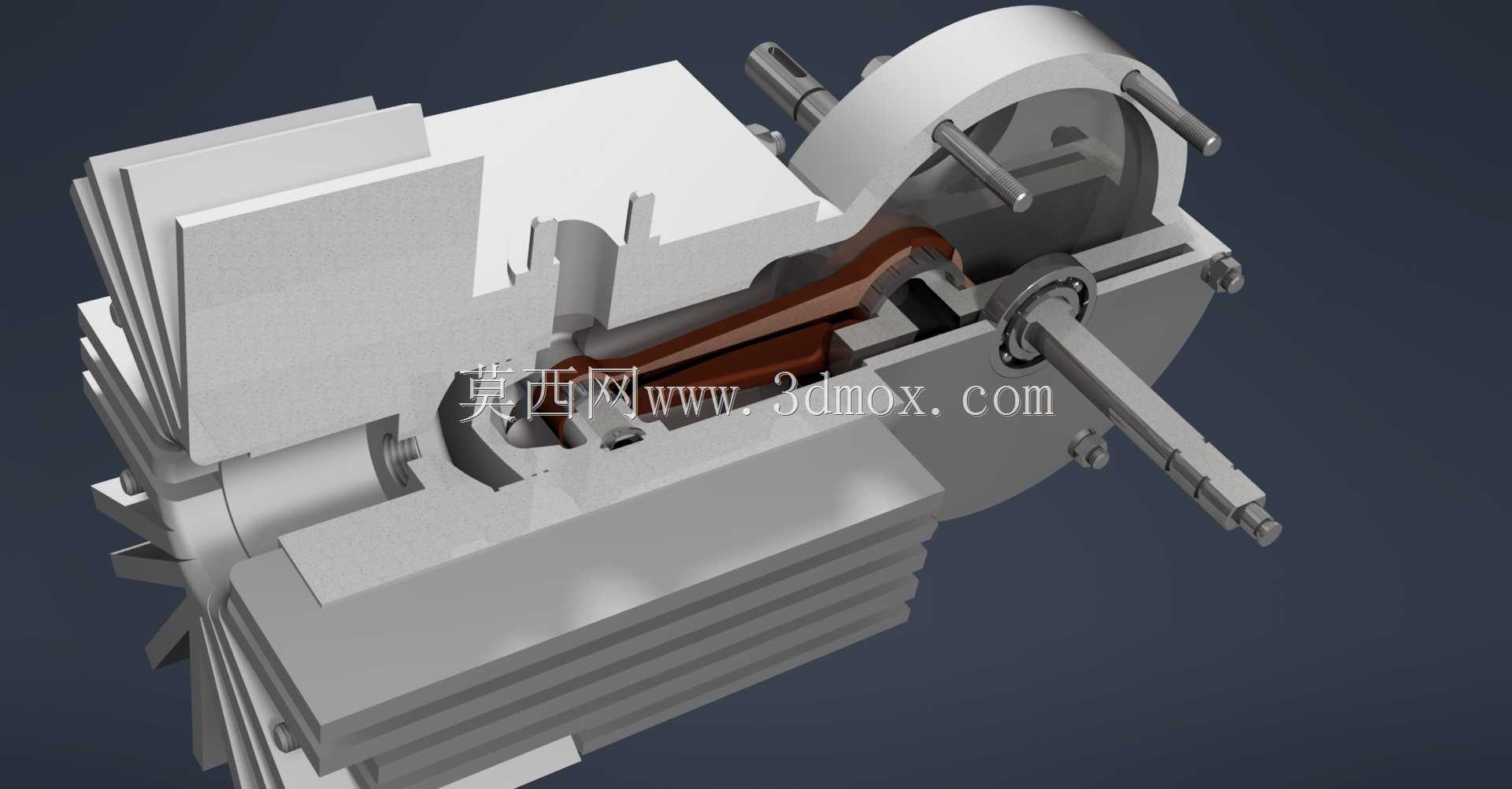

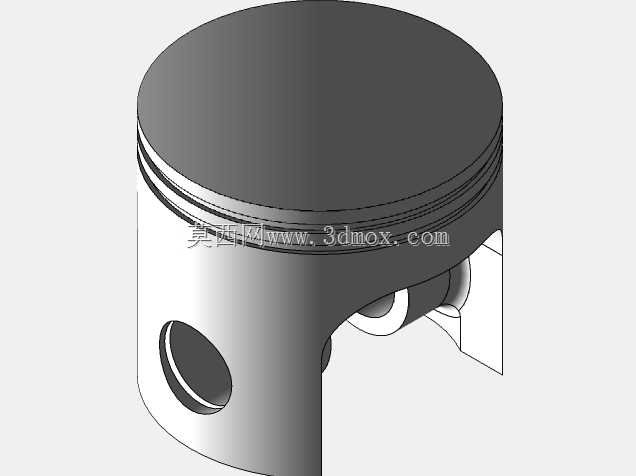

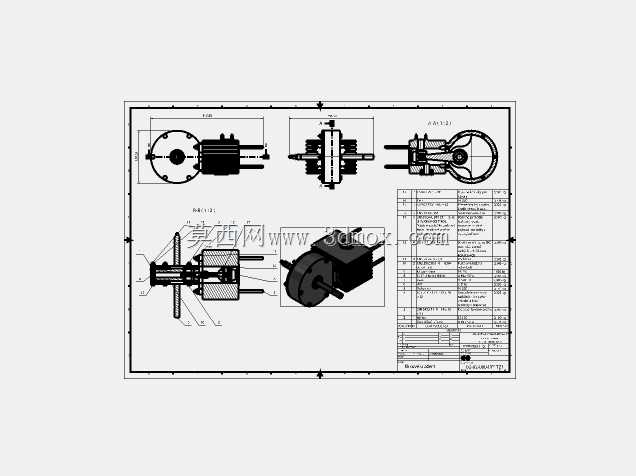

该结构是内燃机核心动力转换单元，广泛应用于小型通用动力设备、园林机械、微型发电机组以及教学演示教具领域，承担着将燃料燃烧产生的直线往复动能转化为旋转扭矩输出的核心功能，是往复式动力设备不可或缺的传动核心部件。整套传动结构采用经典的曲柄滑块运动原理设计，核心运动副由曲轴曲柄段、连杆总成、活塞组件以及气缸体配合构成，设计过程中充分考量了运动过程中的受力平衡与摩擦损耗控制：曲轴采用偏心轴颈结构设计，曲柄配重块与活塞连杆组的往复运动质量做了精准匹配，可有效抵消高速运转时产生的一阶往复惯性力，降低设备运行过程中的振动幅度；连杆采用大、小头分体式铰接结构，大头端与曲轴曲柄销通过轴瓦配合形成转动副，小头端通过活塞销与活塞铰接，可顺畅传递活塞往复运动的推力，同时适配运动过程中连杆的角度摆动需求；活塞外侧预设了多道环槽安装位，可配套安装气环与油环，保证与气缸内壁配合的密封性，减少做功过程中的燃气泄漏，同时刮除缸壁多余润滑油，避免机油进入燃烧室。气缸体采用散热鳍片一体化结构设计，鳍片沿气缸轴向均匀排布，可在风冷工况下快速导出做功过程中产生的热量，保证结构持续运行时的温度处于合理区间，避免热变形导致运动卡滞。设计过程中严格控制各部件的安装边界尺寸：曲轴两端的输出轴段预留了轴承安装位与动力输出连接位，可直接适配标准深沟球轴承与外接飞轮、负载的连接需求；气缸体端面预留了缸盖安装的螺栓孔位，可直接与对应规格的气缸盖组件完成密封装配；活塞的行程与曲柄偏心距严格匹配，保证活塞运行到上止点与下止点时不会与缸盖、曲轴箱发生运动干涉，各铰接部位的配合间隙预留了热膨胀余量，可在不同工况温度下保持顺畅的运动状态，整套结构可直接用于原理验证、教学演示或是小型动力设备的开发参考，完整还原了往复式动力转换的全流程运动逻辑。
