建筑结构用开槽式金属连接构件

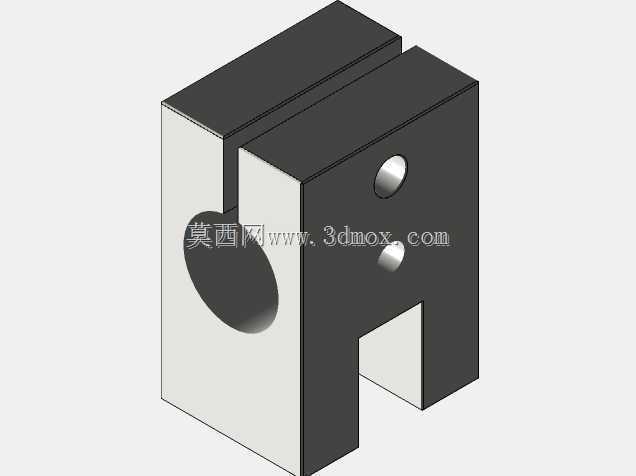

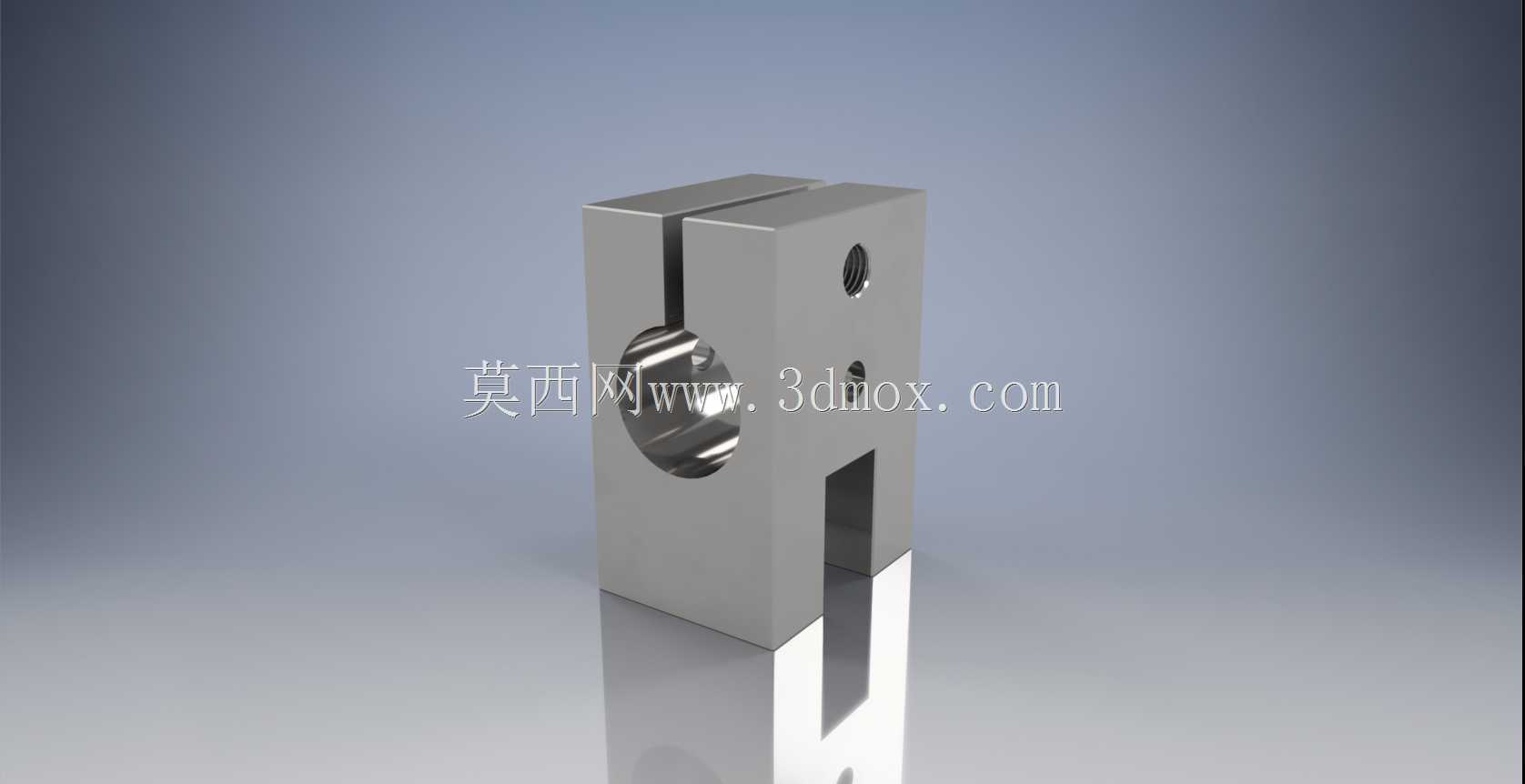

　　这类开槽式金属连接构件，主要应用在建筑装配式结构的节点连接场景中，承担不同型材杆件之间的载荷传递、位置固定作用，在模块化建筑的框架拼接、实验教学结构搭建、小型工装的杆件连接环节都有广泛适配性。从结构设计逻辑来看，构件主体采用方块式基体加工，整体为对称式开槽布局，中部开设的大直径横向通孔用于穿装圆形杆件，实现与水平方向构件的套接配合，孔壁的加工精度直接决定套接后的同轴度与载荷传递均匀性，避免局部应力集中导致的连接失效。基体上下方向开设的通槽，用于卡装板状或矩形截面的杆件，槽宽的公差控制需要匹配被连接件的厚度公差，保证装配后无多余窜动，同时槽的根部做了微小圆角处理，避免应力集中在槽根位置引发疲劳断裂。构件侧面开设的两个螺纹孔，

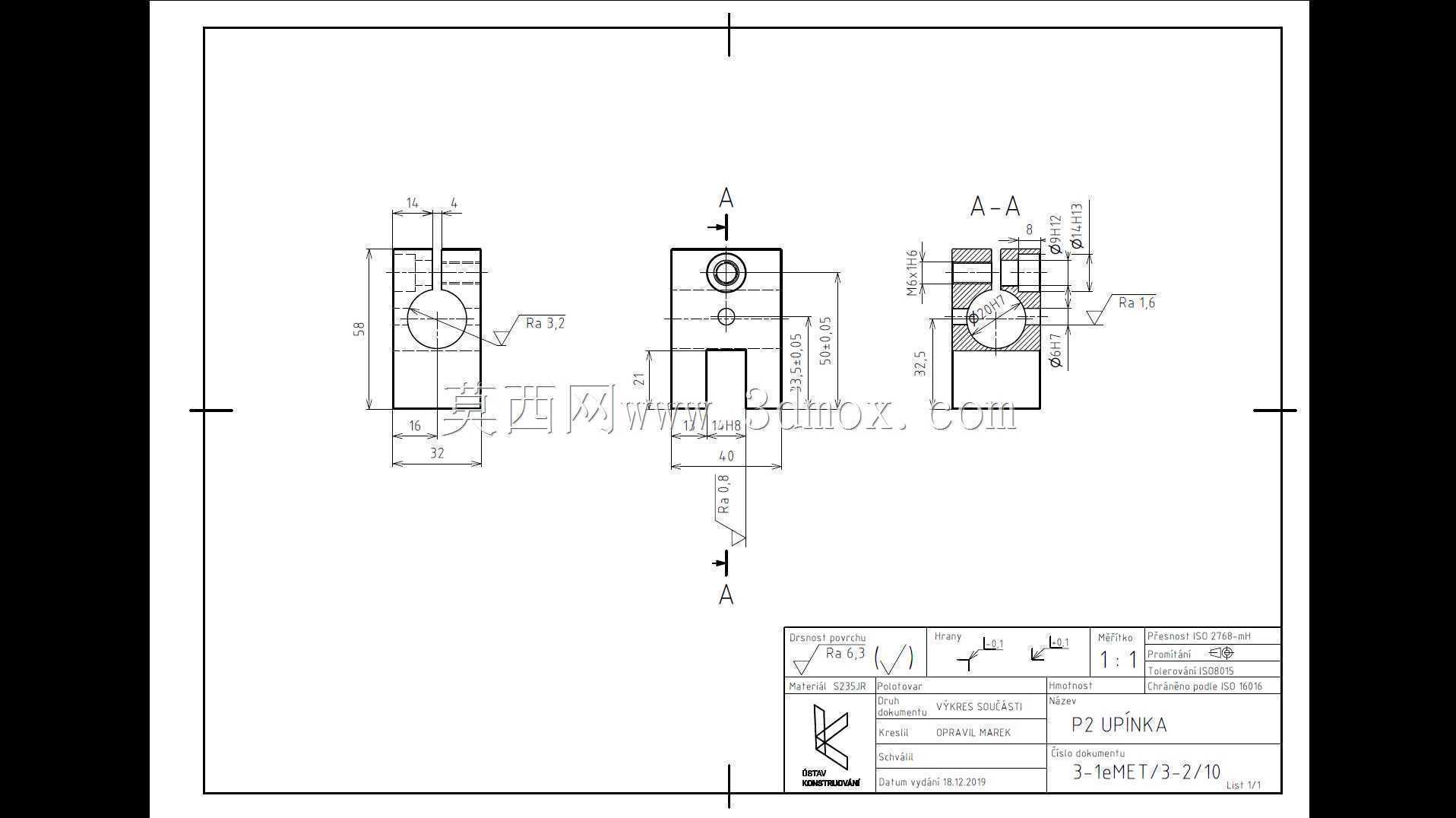

　　分别对应横向通孔与竖向通槽的位置，装配时穿入紧定螺钉，即可对穿入孔内、卡入槽内的杆件进行顶紧固定，无需额外焊接或粘接，拆装调整十分便捷，适合需要反复调试位置的实验结构、临时工装场景。从安装边界来看，构件整体外轮廓为规整长方体，安装时不需要预留过大的操作空间，相邻构件的最小安装间距只需满足紧定螺钉的扳手操作空间即可，不会出现异形结构带来的安装干涉问题。设计过程中需要重点关注几个核心尺寸的配合：横向通孔的轴线与竖向通槽的对称面需要保证足够的垂直度，否则装配后会出现杆件歪斜，导致整个框架的形位公差超差；螺纹孔的轴线需要分别与对应孔、槽的中心重合，保证紧定螺钉顶紧时作用力落在杆件的中心位置，避免顶紧力偏斜带来的杆件偏移。

　　构件的所有外露棱边都做了微小倒角处理，既避免加工后的锐边划伤操作人员，也能在装配时起到导向作用，方便杆件快速对准孔位与槽位。这类构件的选材通常采用45号钢或铝合金，根据载荷等级选择对应材质，重载场景下选用钢材并做调质处理，轻载教学场景下选用铝合金降低整体重量，表面做氧化或发黑处理提升防锈能力。在实际选型过程中，需要根据被连接杆件的直径、板件厚度匹配对应规格的构件，同时核算连接节点的最大拉压载荷、剪切载荷，确保构件的基体强度、紧定螺钉的顶紧力能满足工况要求，避免出现连接滑脱、构件断裂的问题。建模过程中需要重点还原槽与孔的相贯线位置，以及螺纹孔的深度、攻丝起始位置，这些细节直接影响后续加工时的工艺合理性，比如螺纹孔的底部需要预留足够的退刀空间，槽的加工深度需要保证卡入的板件能完全贴合槽底，避免出现虚接。
