台式柱钻配套机用夹持虎钳结构

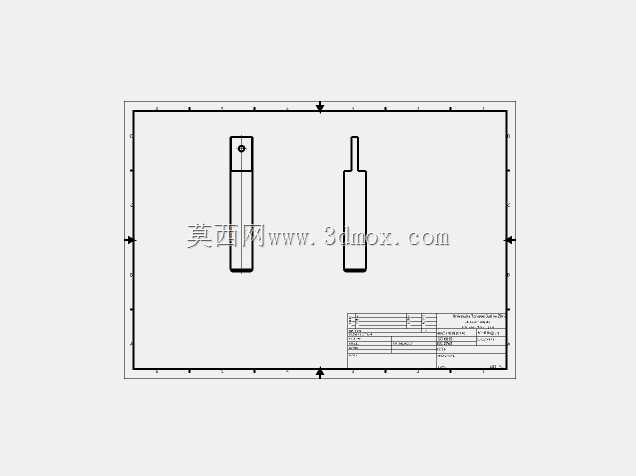

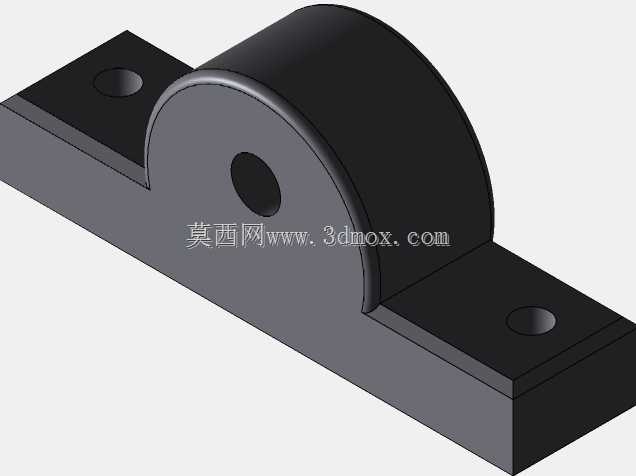

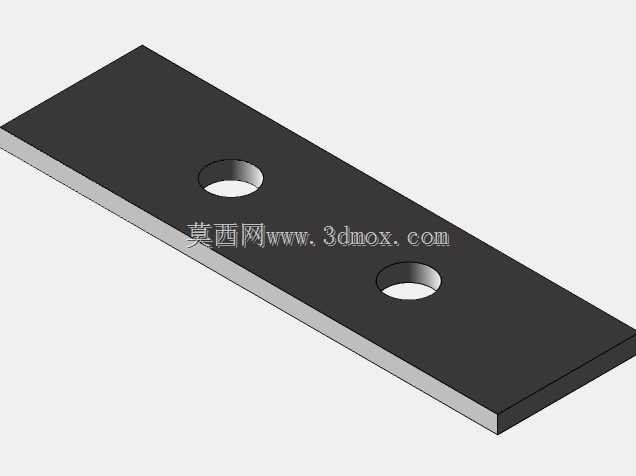

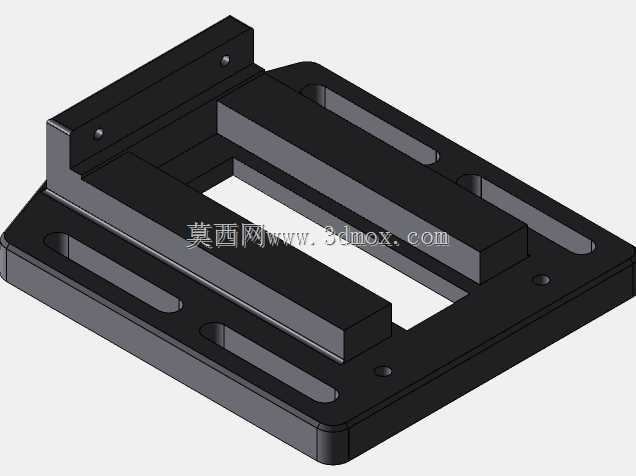

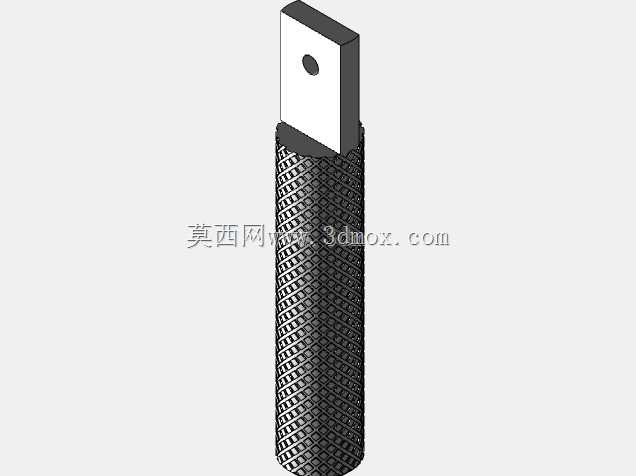

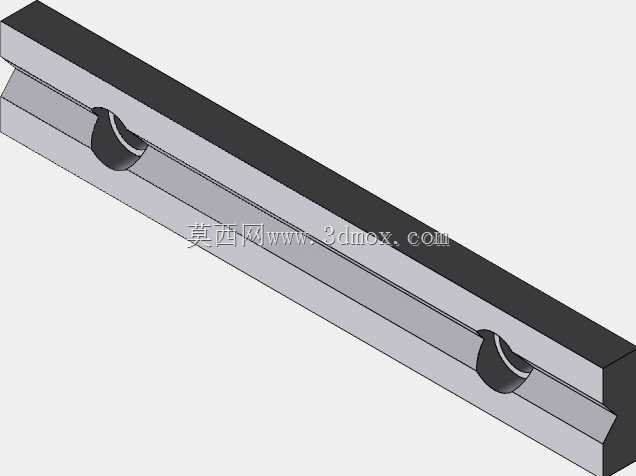

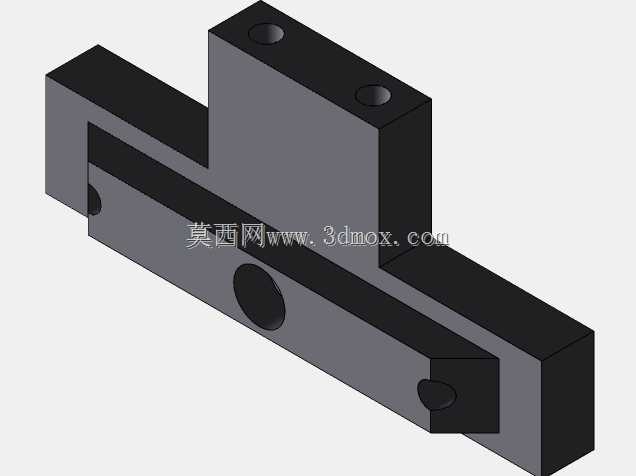

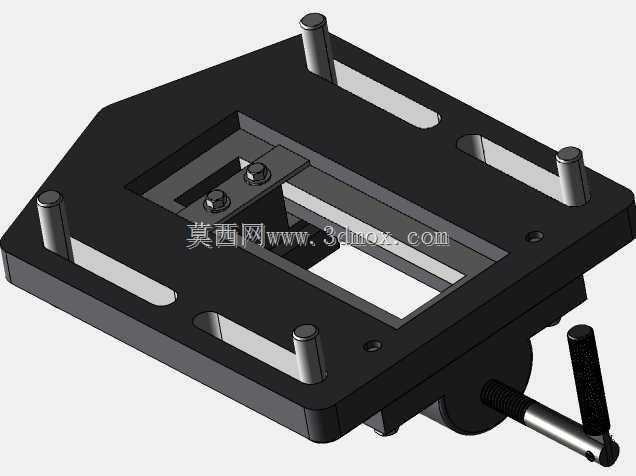

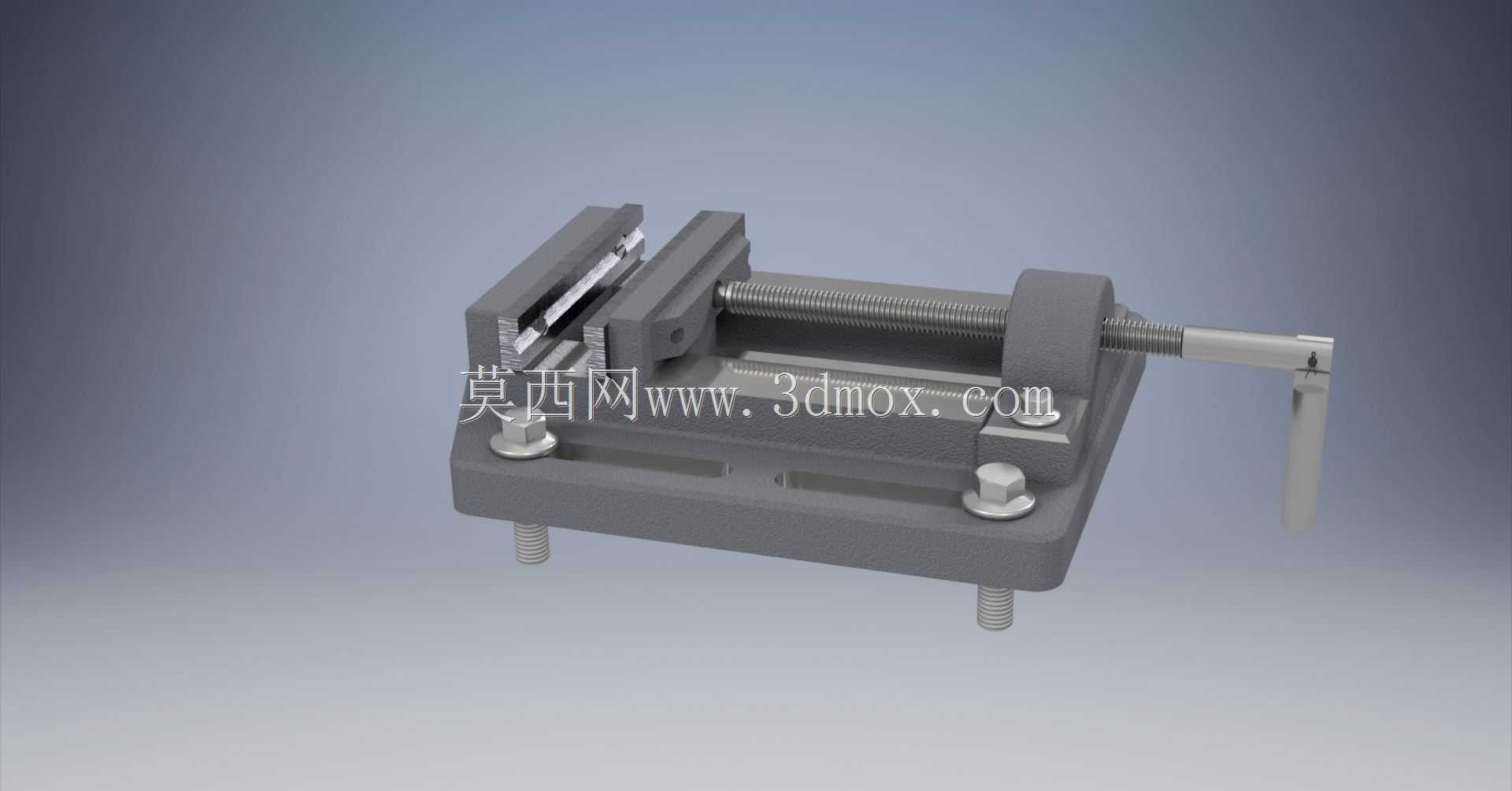

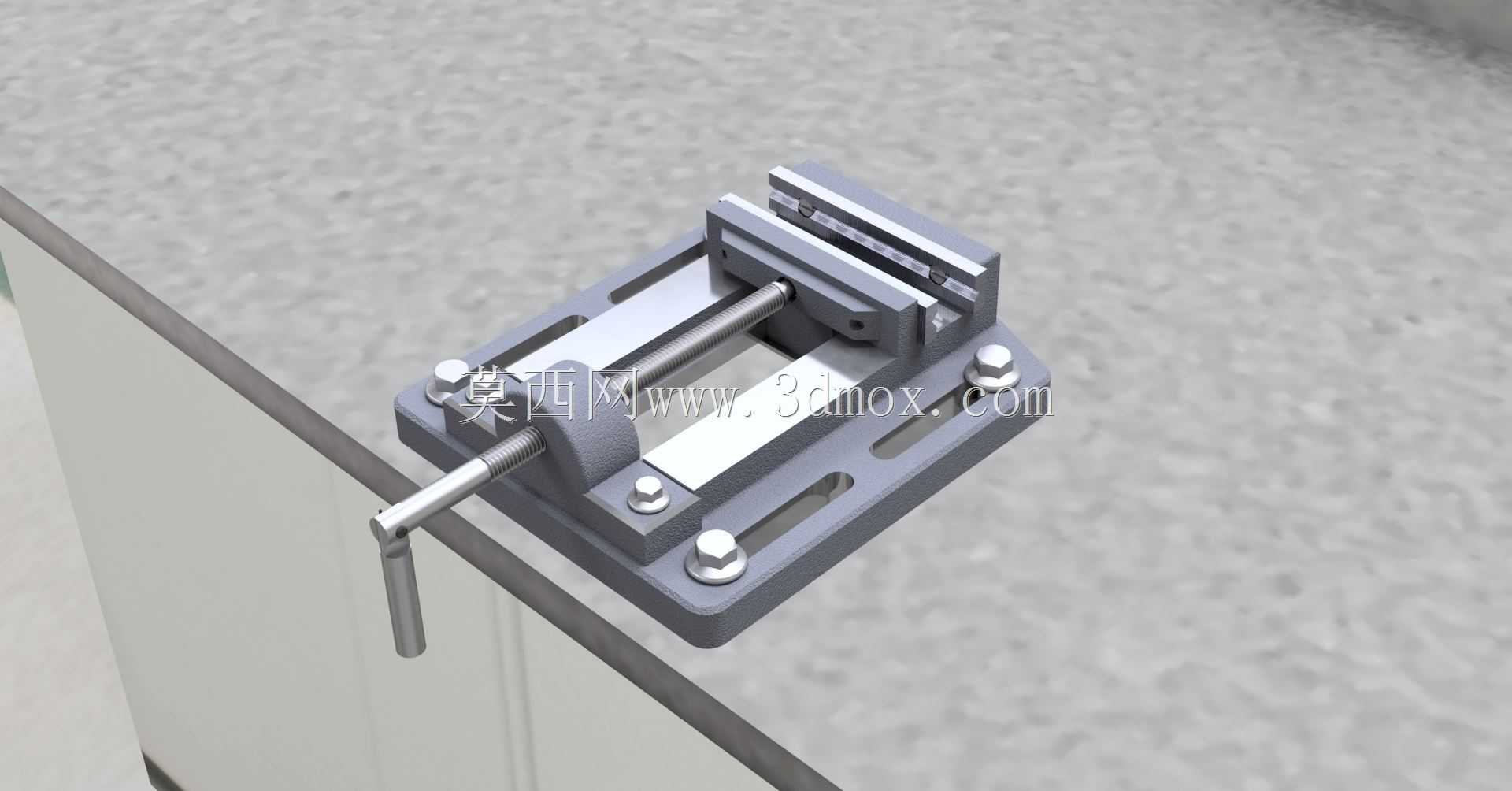

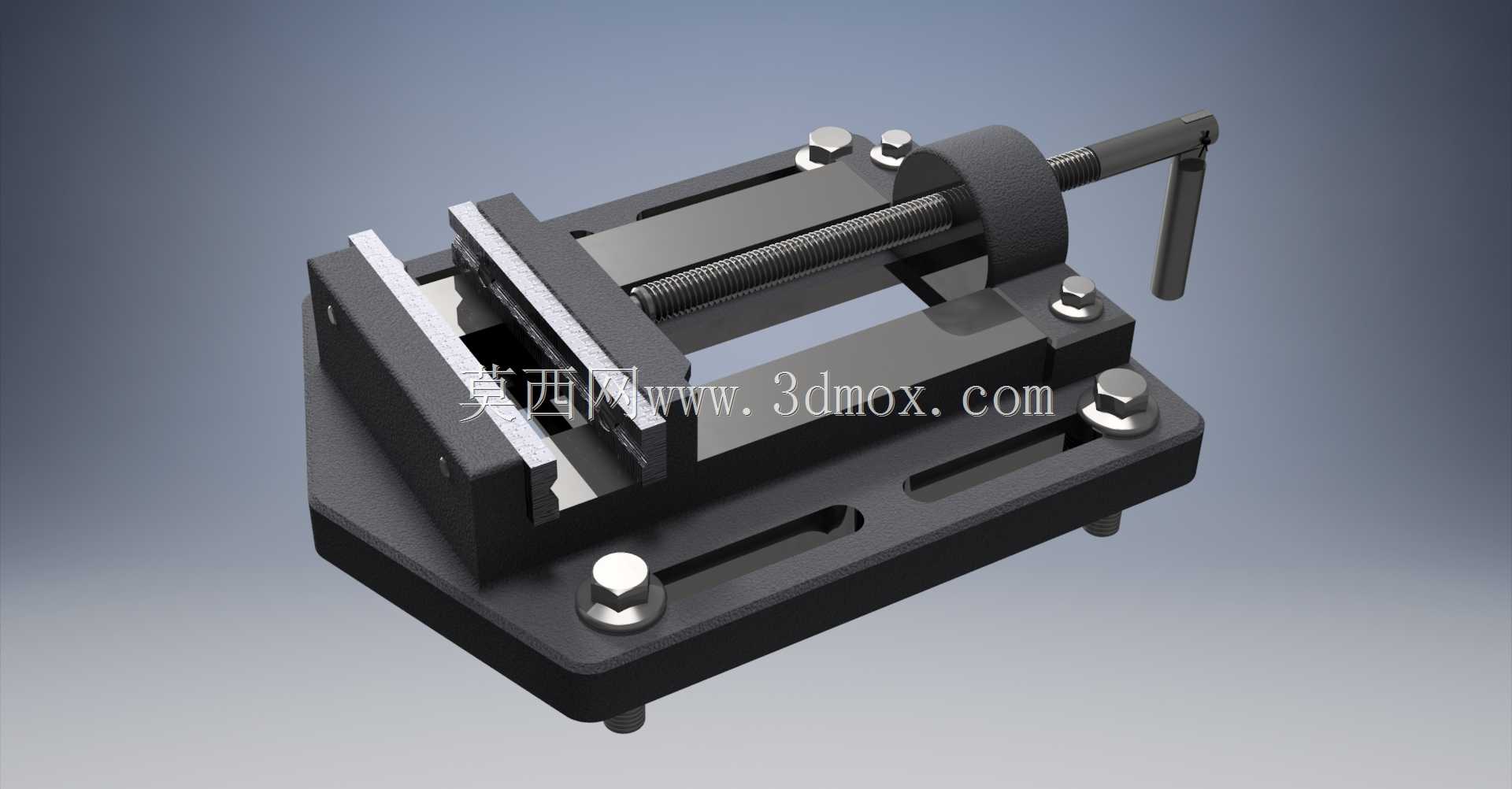

这类柱钻配套虎钳主要适配台式立式钻床的钻孔、扩孔、铰孔工序，是小型机加工工位、五金维修工位、教学实训车间里的基础夹持工装，核心作用是在钻削加工时牢牢固定待加工工件，避免工件受钻头切削力作用发生位移、偏转，保障孔位加工精度，同时规避手持工件作业的安全风险。从结构设计来看，这款虎钳采用整体式铸铁底座作为承载基体，底座上开设的两条平行长槽是安装定位的核心结构，安装时可通过T型螺栓配合钻床工作台的T型槽完成位置固定，长槽的行程范围允许虎钳在钻床工作台面上沿进给方向调整位置，适配不同长度工件的装夹需求，底座底部做了铣平处理，保证和工作台面的贴合度，避免装夹后出现翘曲偏差。夹紧执行部分采用活动钳身配合固定钳身的结构，两个钳口的夹持面都加装了可拆卸的硬质钳口板，钳口板表面加工有细密的交叉齿纹，能够增大和工件接触面的摩擦力，即便是表面光滑的方钢、扁钢、型材件，也能在额定夹紧力下不打滑，钳口板通过沉头螺钉固定在钳身上，长期使用出现磨损后可以快速更换，无需整体更换钳身，降低工装维护成本。传动部分采用梯形螺纹丝杠结构，丝杠一端和活动钳身做轴向限位连接，转动端部的摇把即可带动活动钳身沿底座的导向导轨做直线往复运动，实现钳口的开合动作，梯形螺纹的自锁特性可以保证夹紧后不会因为钻削振动出现松脱，无需额外加装锁止机构就能维持稳定的夹紧力，摇把的力臂长度经过匹配设计，操作人员单手施加作用力就能获得足够的夹紧力，针对小型五金件的装夹操作十分顺手。导向结构上，活动钳身和底座的配合面做了精密刮研处理，开合过程无卡滞，活动钳身的移动方向和固定钳口的垂直度经过校准，装夹平行工件时不会出现夹持偏斜，保障钻孔的垂直度要求。这款虎钳的整体尺寸适配小型台钻的工作台安装边界，整体高度控制在台钻主轴的有效行程范围内，不会出现钳身过高导致主轴行程不足的问题，钳口的最大开合距离覆盖常规小型钻削加工的工件尺寸范围，无论是小型铝件、塑料件的钻孔，还是薄钢板的扩孔作业，都能提供稳定的夹持支撑。在实际工位应用中，这类虎钳除了配套柱钻使用，也可临时适配小型铣床、砂轮机的工位夹持需求，属于通用性较强的机加工辅助工装，结构上没有冗余的复杂部件，日常维护仅需定期给丝杠传动部分加注润滑脂，清理导轨面的切屑即可，长期使用的故障率极低。
