三通法兰式黑色工业肘管结构设计

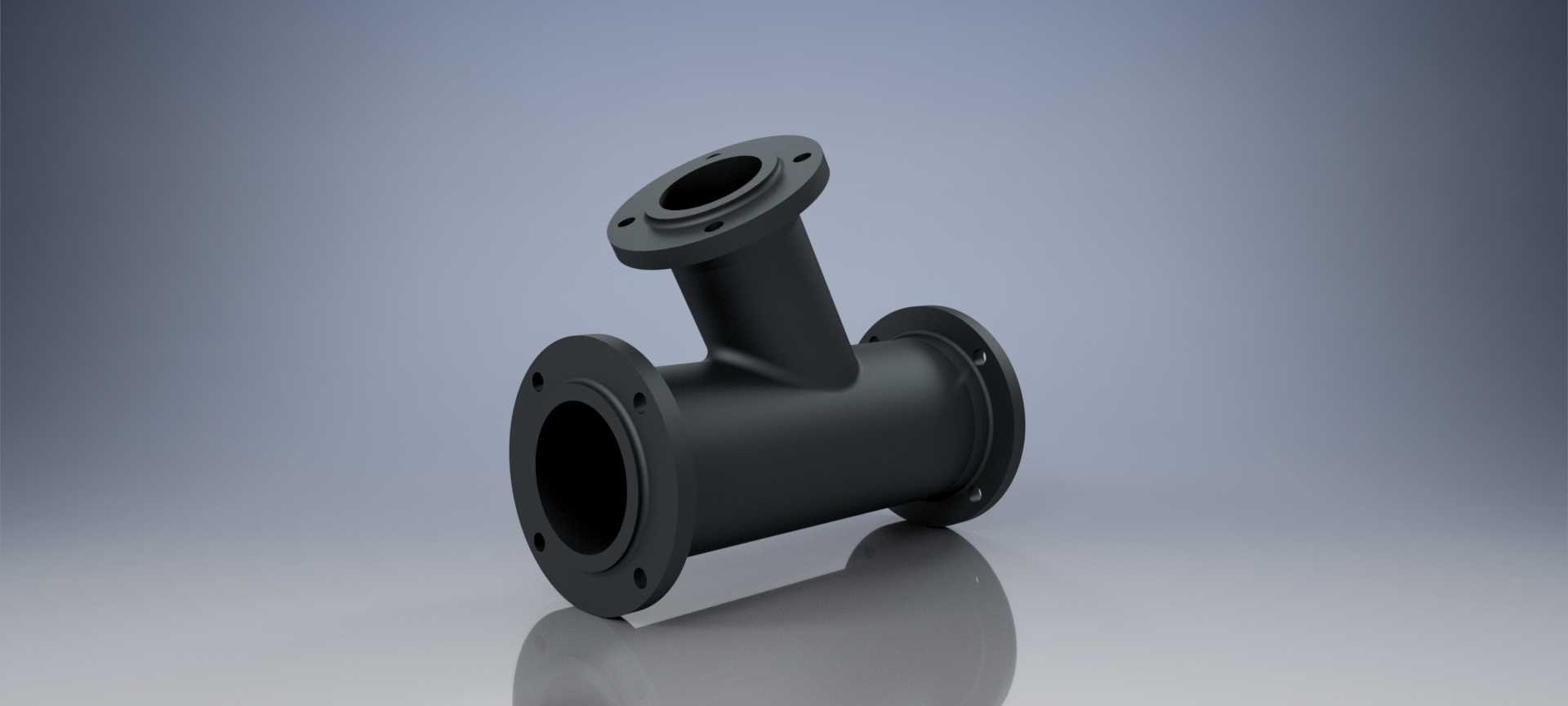

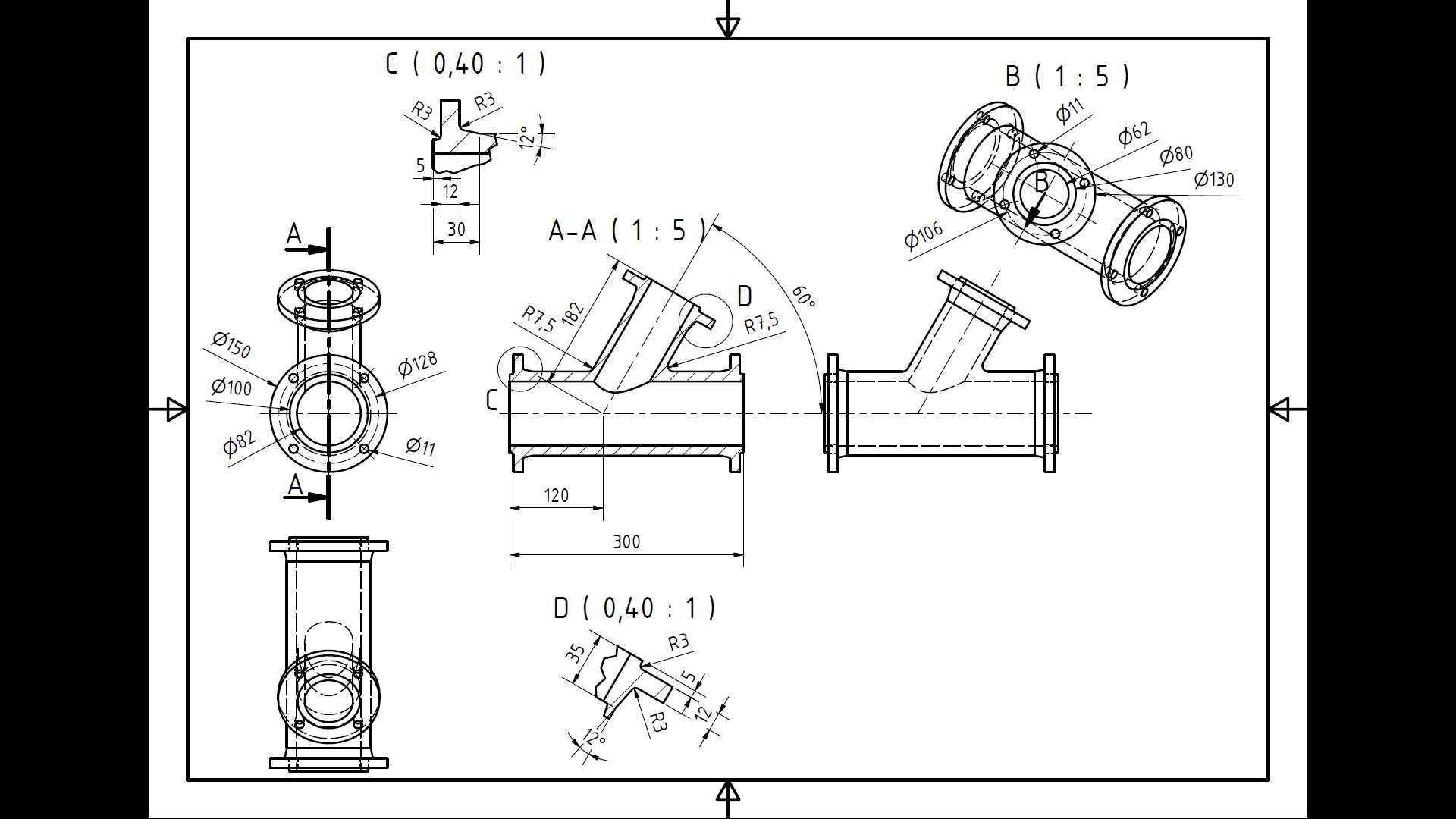

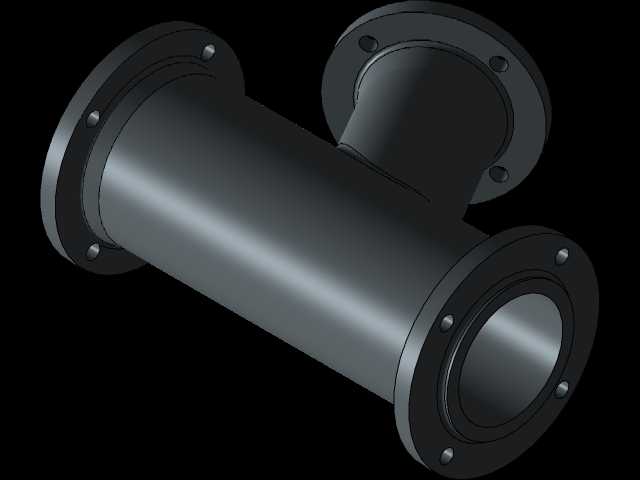

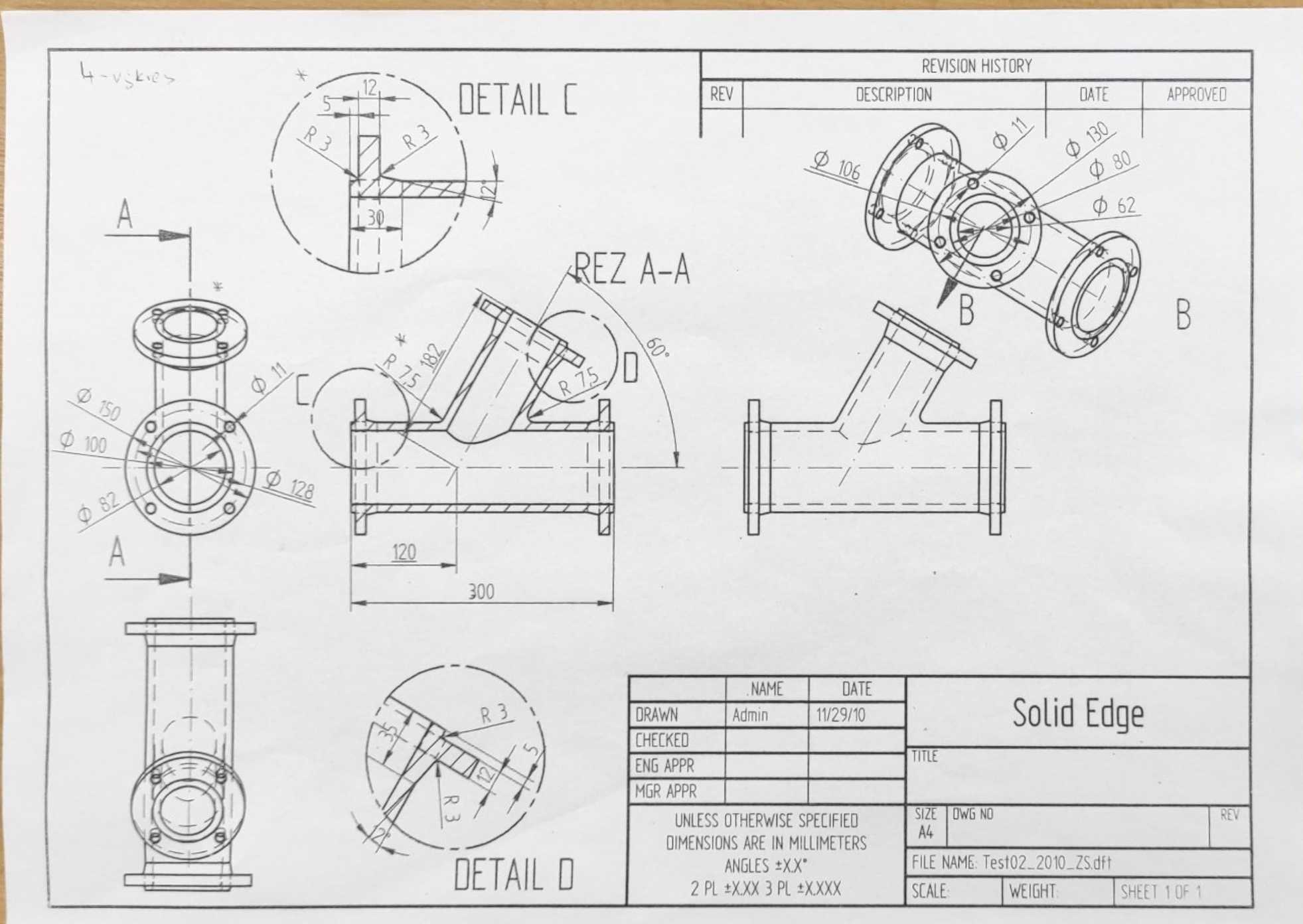

这类带法兰接口的三通肘管，在化工流体输送、市政给排水管网、工业循环水系统以及暖通空调管路布设场景中十分常见，核心作用是在管路需要转向同时分出支路的节点，完成管路方向切换与介质分流，不需要额外搭配多个弯头加三通的组合件，能减少管路连接节点数量，降低介质泄漏的潜在风险。从结构设计来看，三个连接端全部采用标准法兰盘结构，法兰盘上预留的螺栓孔位均匀分布，安装时可通过螺栓配合密封垫片实现与对应管路端口的刚性连接，密封性能稳定，能承受一定范围的管路压力，适配中低压工况下的流体输送需求。整体采用等径通径设计，三个端口的内径保持一致，介质在流经转向分流位置时不会出现通径突变造成的流速骤变、局部阻力陡增问题，能减少管路输送过程中的压力损失，降低输送端的动力损耗。主体管身与支管采用圆弧过渡衔接，没有直角锐边结构，一方面能避免介质长期冲刷转角位置造成的局部磨损，延长管件的实际使用寿命，另一方面也能减少介质在转角位置的涡流产生，降低管路运行过程中的振动与噪音。设计过程中需要重点考量安装边界的适配性，法兰盘的外径尺寸、螺栓孔的中心距、密封面的平面度都需要匹配对应压力等级的管路法兰标准，避免现场安装时出现孔位不对、密封面贴合不严的问题；支管与主管的夹角经过合理设定，既保证分流时的介质流向顺畅，也控制整体的外轮廓尺寸，避免在狭小的管路布设空间内出现与周边管线、支架干涉的情况。管身壁厚经过强度校核，能满足对应工况下的承压要求，同时避免不必要的材料冗余，控制管件自身重量，方便现场吊装与安装作业。这类管件在实际选型应用中，需要结合管路的输送介质属性、工作压力、工作温度匹配对应的材质与密封件，而该三维结构完整还原了法兰连接面、支管过渡段、管身壁厚等细节特征，可直接用于管路布设的干涉校验、安装模拟以及预制加工的尺寸参考，帮助结构设计人员在管路系统设计阶段提前预判安装问题，减少现场施工的改动量。
