带齿槽定位结构的金属管道连接构件

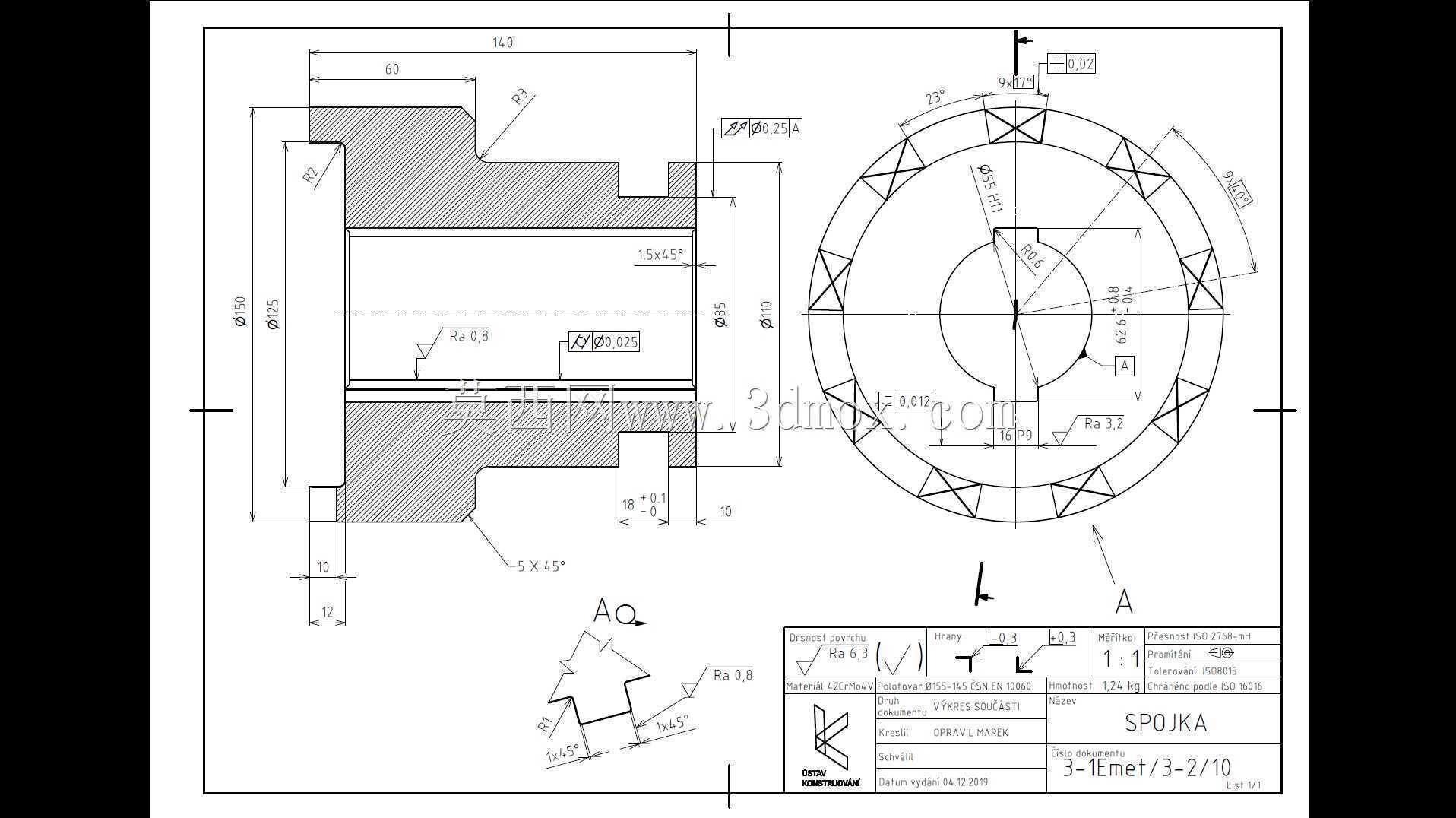

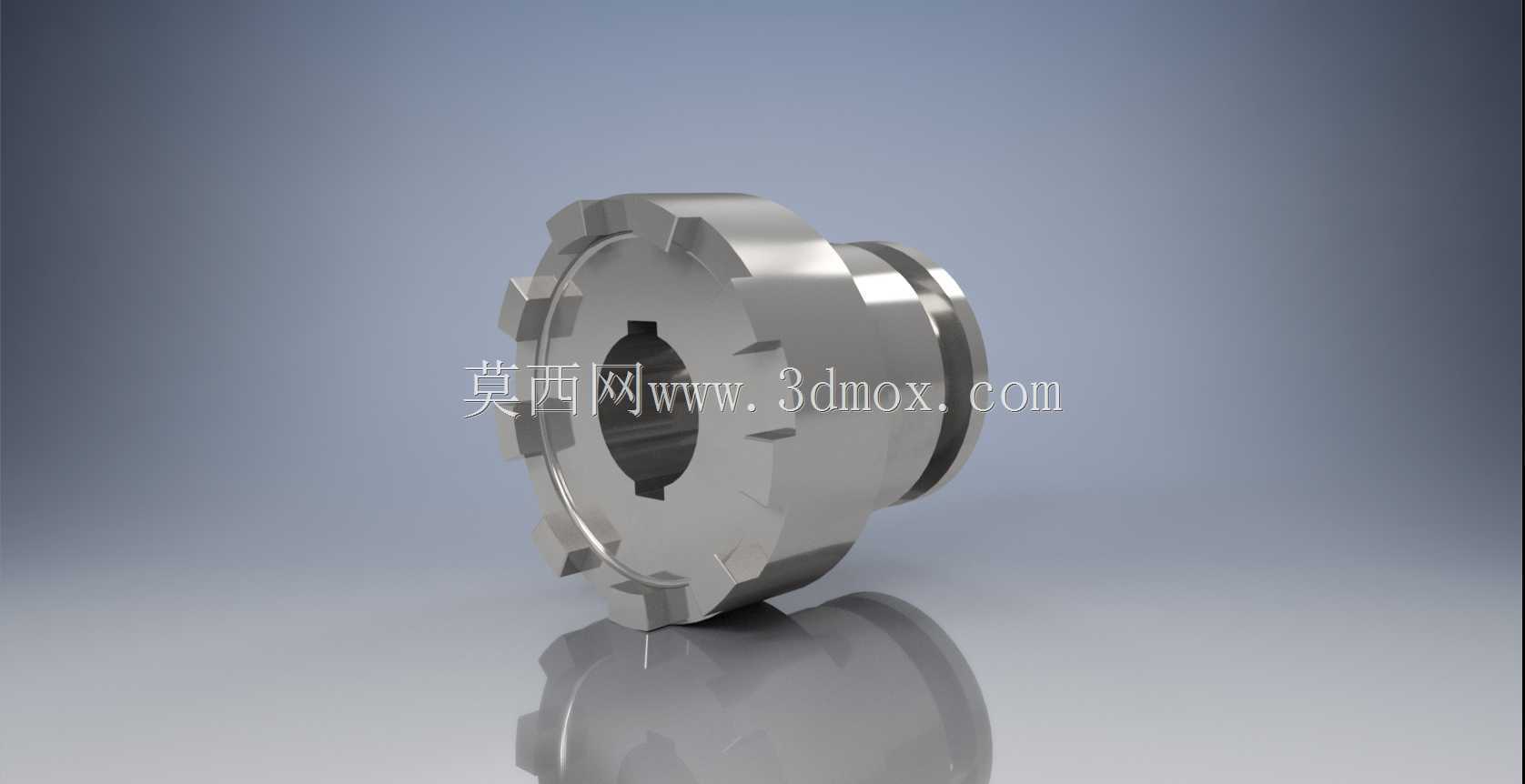

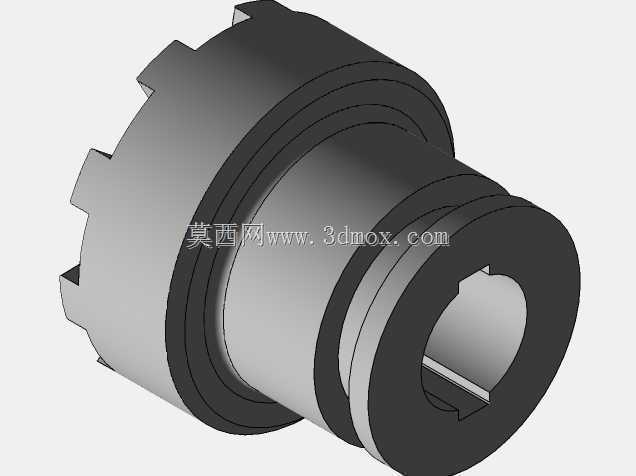

　　这类带齿槽定位的金属连接构件，主要应用在工业流体输送管路的节点衔接场景，常见于液压动力站油路、化工介质输送支管、车间压缩空气分支管路等需要频繁拆装维护的管路位置，相比普通光滑面接头，它的外沿齿槽结构能在安装时配合专用卡具实现周向锁止，避免管路运行过程中受介质压力脉动、设备振动影响出现接头松转、密封失效的问题。从结构设计逻辑来看，构件一端采用带外止口的插接结构，能直接嵌入对应规格的管路端口内，止口台阶面可作为安装定位基准，保证插接深度一致，避免因插入量偏差导致的通径缩径、密封面压合不到位问题；另一端的内花键状齿槽并非传动用途，而是专门为安装扭矩传递设计的受力结构，相比传统六角接头，多齿受力的结构能承受更大的拧紧扭矩，

　　且不会因为反复拆装出现棱角磨损打滑的问题，适合需要定期拆解检修的管路节点。在安装边界上，构件的最大外缘由齿顶圆尺寸决定，设计时预留了对应卡具的操作空间，相邻管路排布时只要保证齿顶圆外3mm以上的操作间隙，就能顺利完成拆装作业，不需要额外预留过大的管路间距，能有效提升管路排布的紧凑度。构件的中心通径与对接管路保持通径一致，没有突兀的缩径或扩径结构，能减少介质流经时的局部阻力损失，降低管路紊流产生的振动和噪音。密封面设计在插接止口的端面位置，采用平面硬密封配合密封圈的组合形式，既能承受中高压工况下的介质压力，也能在一定范围内补偿管路安装时的微小角度偏差，降低现场安装的对位精度要求。实际选型应用时，

　　需要注意对接管路的壁厚要与构件插接段的长度匹配，保证插接后管壁端面能抵到止口台阶，避免管路插入过深顶到密封槽导致密封圈移位，同时齿槽的受力方向要与管路拧紧方向匹配，保证卡具卡入齿槽后能顺利施加拧紧扭矩，不会出现齿面受力崩损的问题。这类构件的加工通常采用棒料车削成型后铣削外齿槽的工艺，齿槽的位置度公差控制在0.1mm以内，保证卡具卡入时每个齿都能均匀受力，避免局部应力集中导致的齿部变形。
