复古煤油蒸汽动力牵引机车结构设计

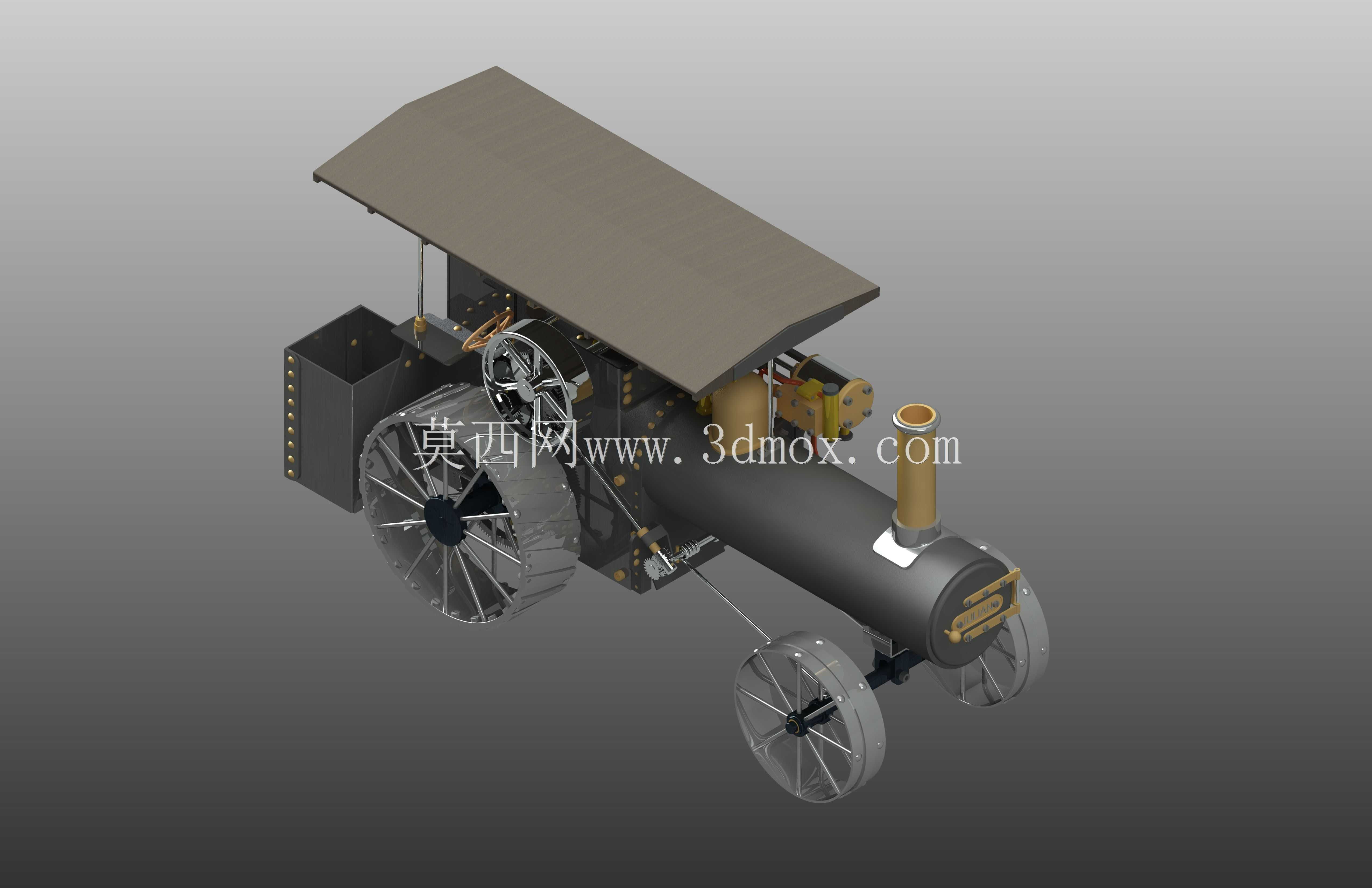

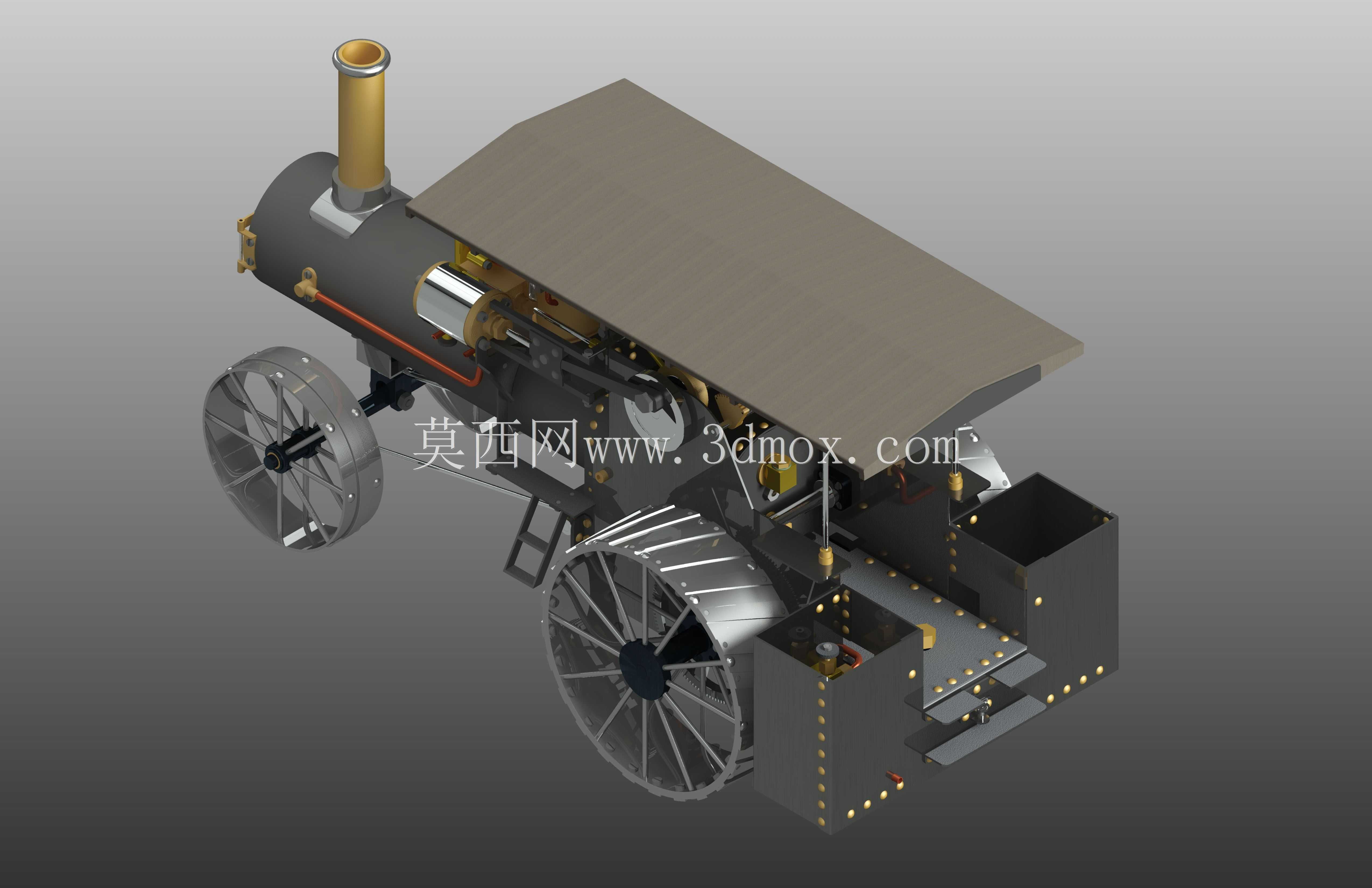

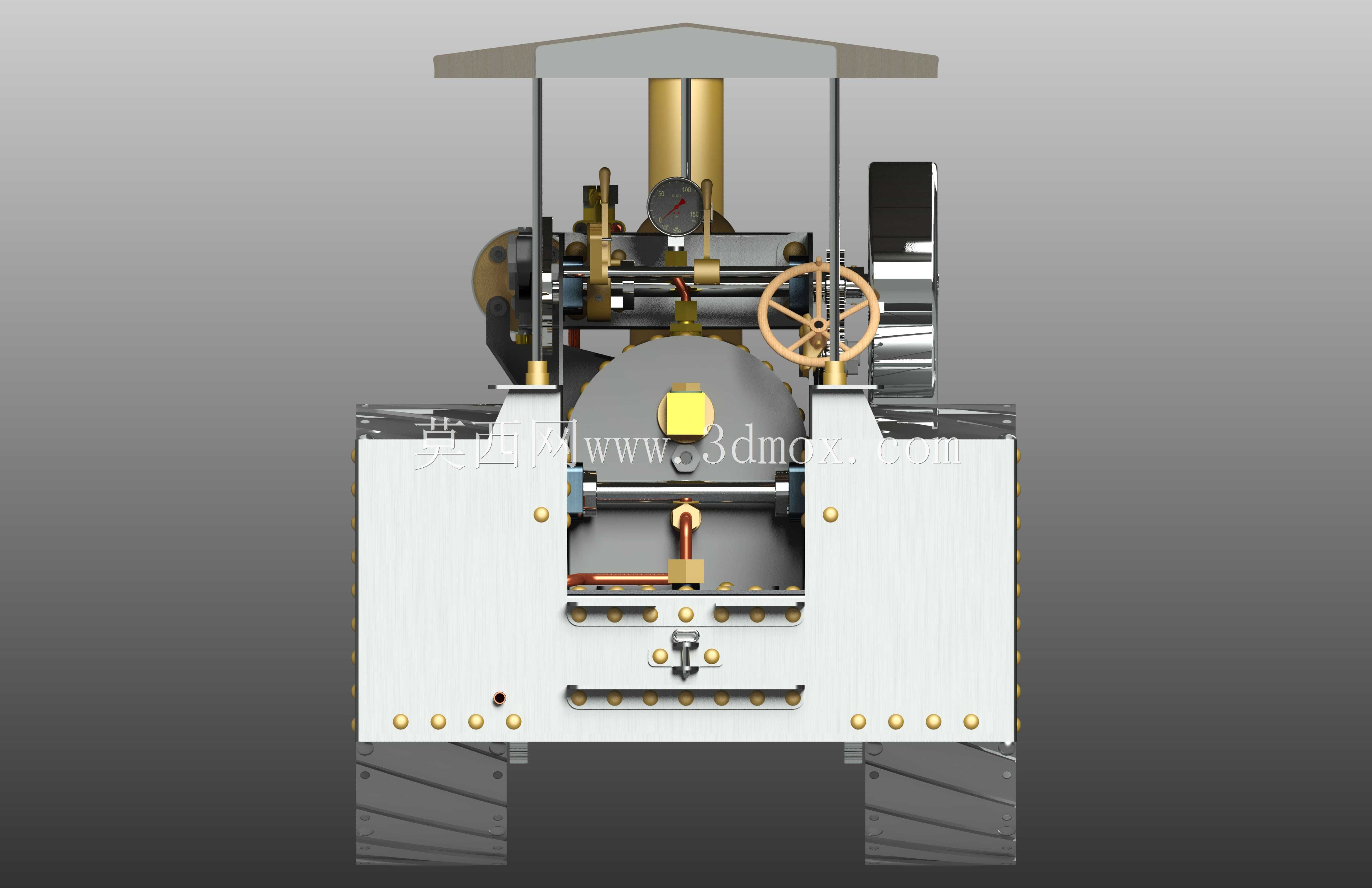

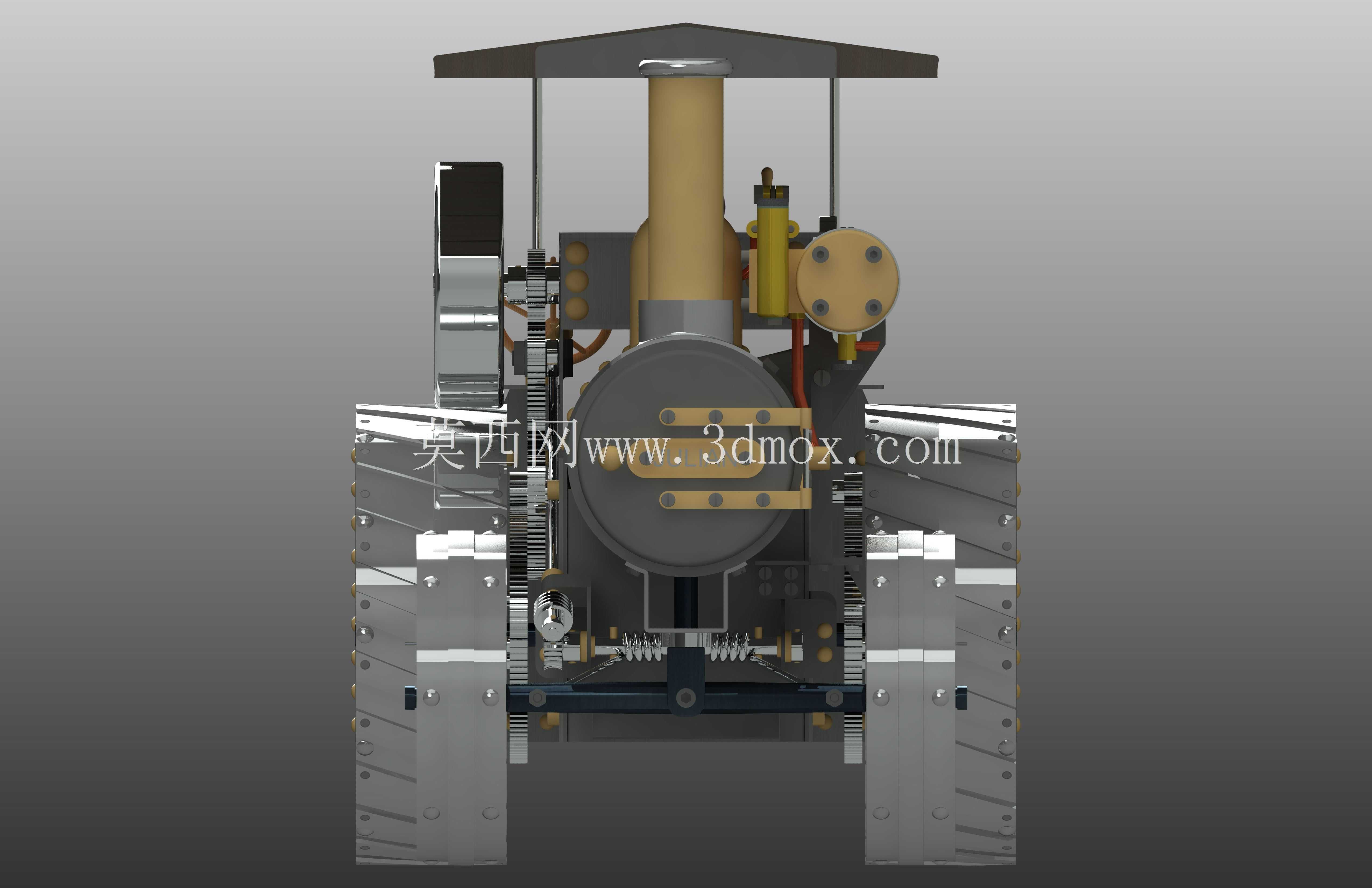

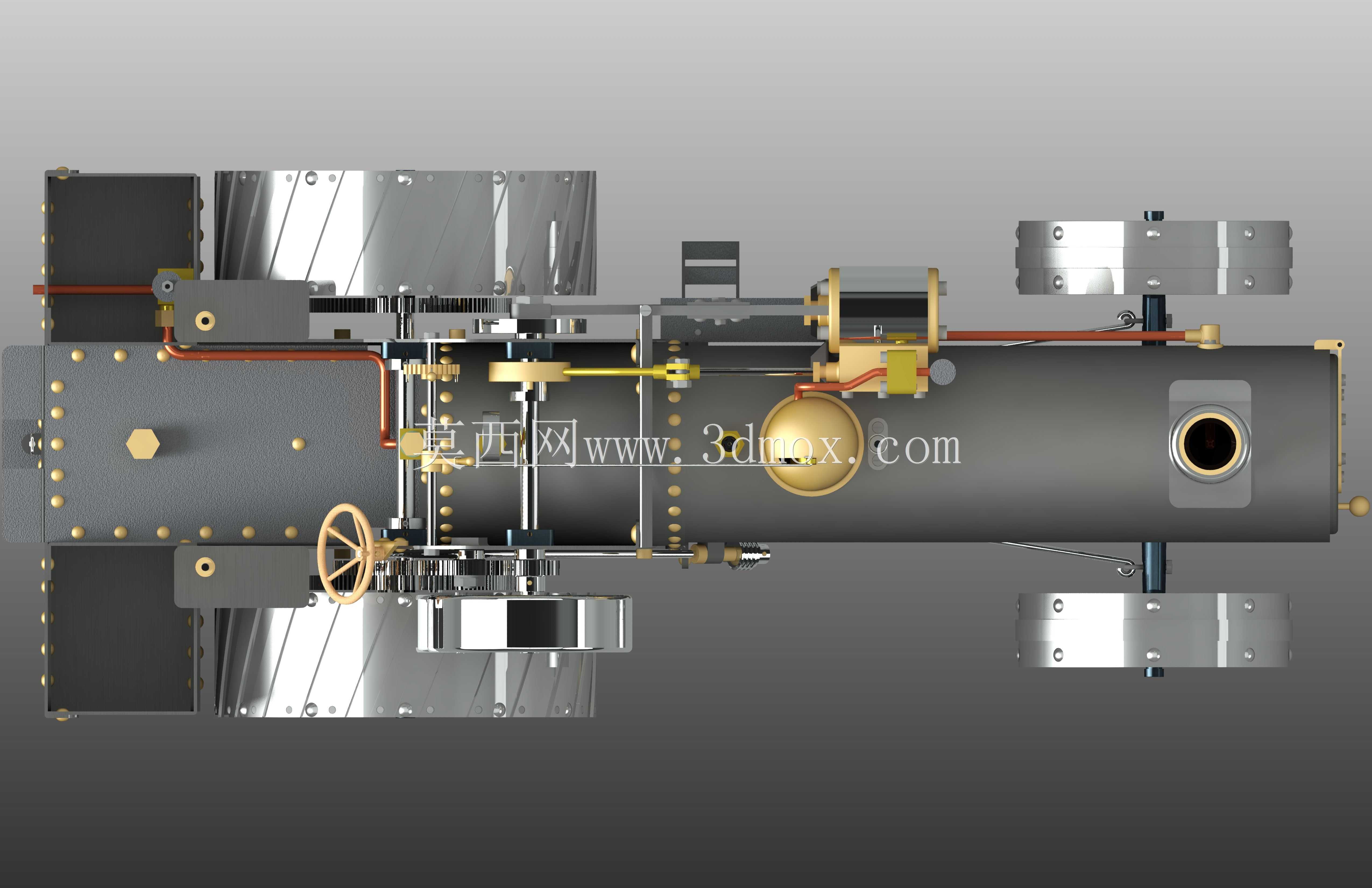

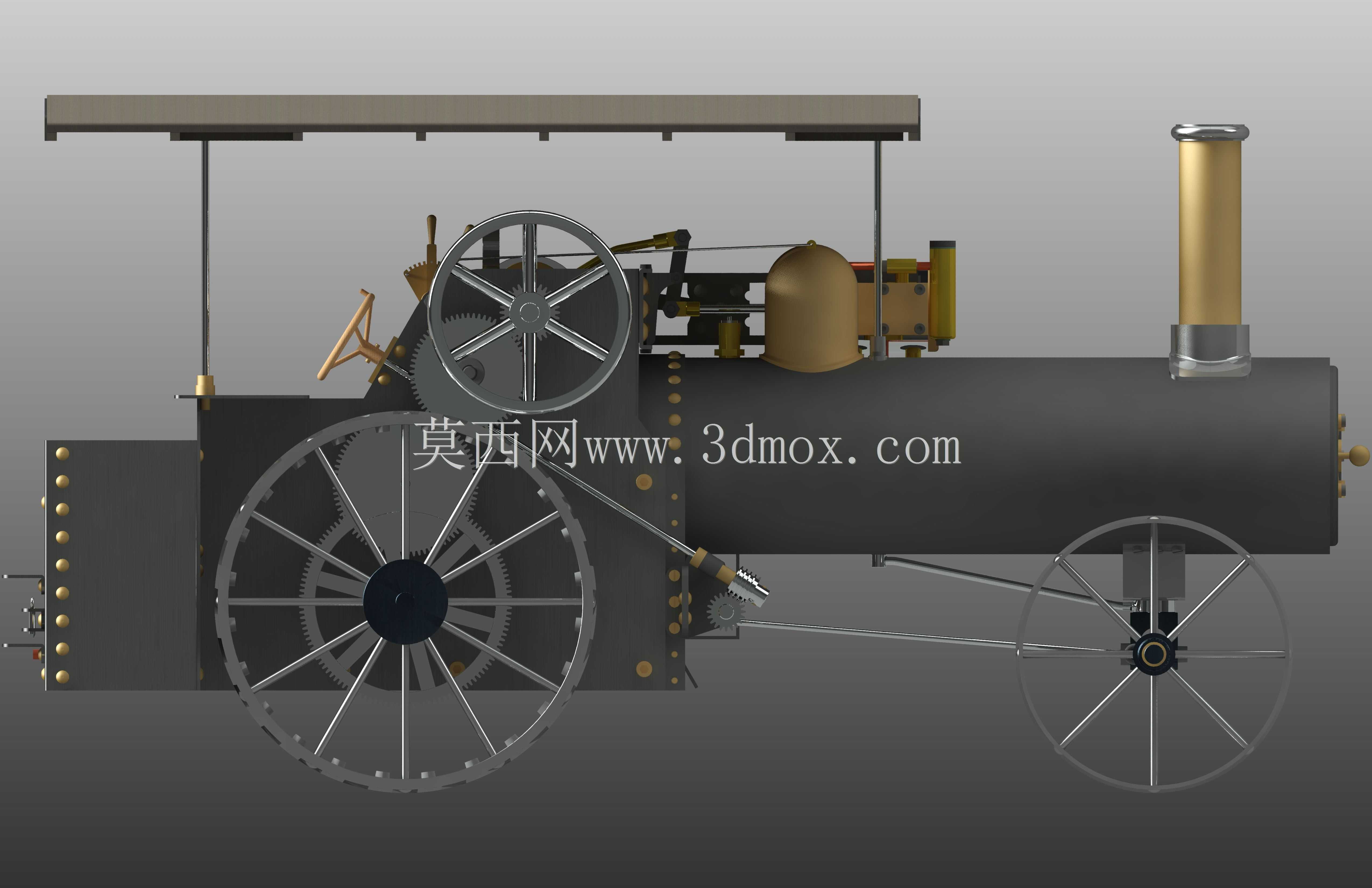

这款复古煤油蒸汽动力牵引装置，主要面向早期农用牵引、小型厂区短途重载转运、复古机械展演、科普教具展示等场景设计，可在无电力配套的野外作业区域、历史风貌文旅园区、工业科普展馆中承担牵引作业、动态展演功能，还原早期蒸汽动力机械的运行逻辑与结构特征。从实际用途来看，该装置依靠煤油燃烧加热锅炉产生高压蒸汽作为动力源，可牵引小型农用作业机具、轻型货运拖斗完成低速重载移动，也可作为动态展陈设备直观展示外燃机的能量转换过程，帮助受众理解蒸汽动力的机械运作原理。在功能特性上，该装置采用卧式锅炉布局，顶部设置直立排烟烟囱，锅炉侧部配置煤油燃烧供给管路，可精准调控燃烧强度以调整蒸汽输出压力，匹配不同负载下的动力需求；行走部分采用大直径辐条式驱动轮搭配小直径转向轮，驱动轮表面设置凸起防滑棱条，可在泥泞土路、砂石路面等非硬化场地获得足够抓地力，避免作业过程中出现打滑空转；上部设置简易遮阳顶棚，可在户外作业时为操作区域遮挡直射阳光与零星降雨，下部开放式的机械传动区域完全外露，既方便日常运维时快速检查连杆、气门等核心部件的运行状态，也能在展现场景中直观呈现蒸汽动力的传动全过程。设计思路上，整体遵循早期蒸汽牵引设备的结构逻辑，将锅炉、动力缸、传动连杆、行走轮系沿纵向中轴线排布，保证整机重心落在前后轮的支撑区间内，避免重载牵引或坡道行驶时出现倾翻风险；锅炉与动力缸之间采用短距离蒸汽管路连接，尽可能减少高压蒸汽输送过程中的热量损耗与压力衰减，提升能量利用效率；操作区域设置在锅炉侧后方，操作人员可同时观察锅炉压力状态、前方行进路线与后方牵引负载的状态，兼顾操作便利性与作业安全性。外形尺寸与安装边界方面，整机长度控制在适配小型作业通道的范围内，宽度满足乡村土路、园区步道的通行要求，直立烟囱的高度在保证排烟顺畅的前提下，避开常规低矮棚架、架空线缆的通行限高；各轮系的安装位置预留了足够的转向摆动空间，传动连杆的运动区间无结构干涉，底部离地间隙适配非硬化路面的起伏落差，可顺利通过小型坑洼、田埂等复杂路面，无需额外改造即可适配多数户外作业与展陈场景的空间要求。
