复合冷凝式蒸汽机结构三维设计

　　在工业动力配套、小型分布式能源供给以及教学实训演示场景中，复合冷凝式蒸汽机始终是热能动力转换领域的典型应用设备，这类设备通过将蒸汽做功后的乏汽进行冷凝回收，大幅提升热能利用效率，减少工质损耗，相比传统非冷凝式蒸汽机，其热效率提升幅度可达25%以上，在对能耗控制有明确要求的中小型动力场景中具备不可替代的应用价值。从实际用途来看，该设备既可以作为小型工业生产线的辅助动力源，驱动低速重载的传动机构完成物料输送、轻量冲压等作业，也可以作为热能动力教学的具象演示载体，帮助从业者直观理解朗肯循环的实际运行逻辑，还能在部分余热回收场景中作为核心能量转换单元，将工业生产中产生的低品位余热转换为可用的机械动力。

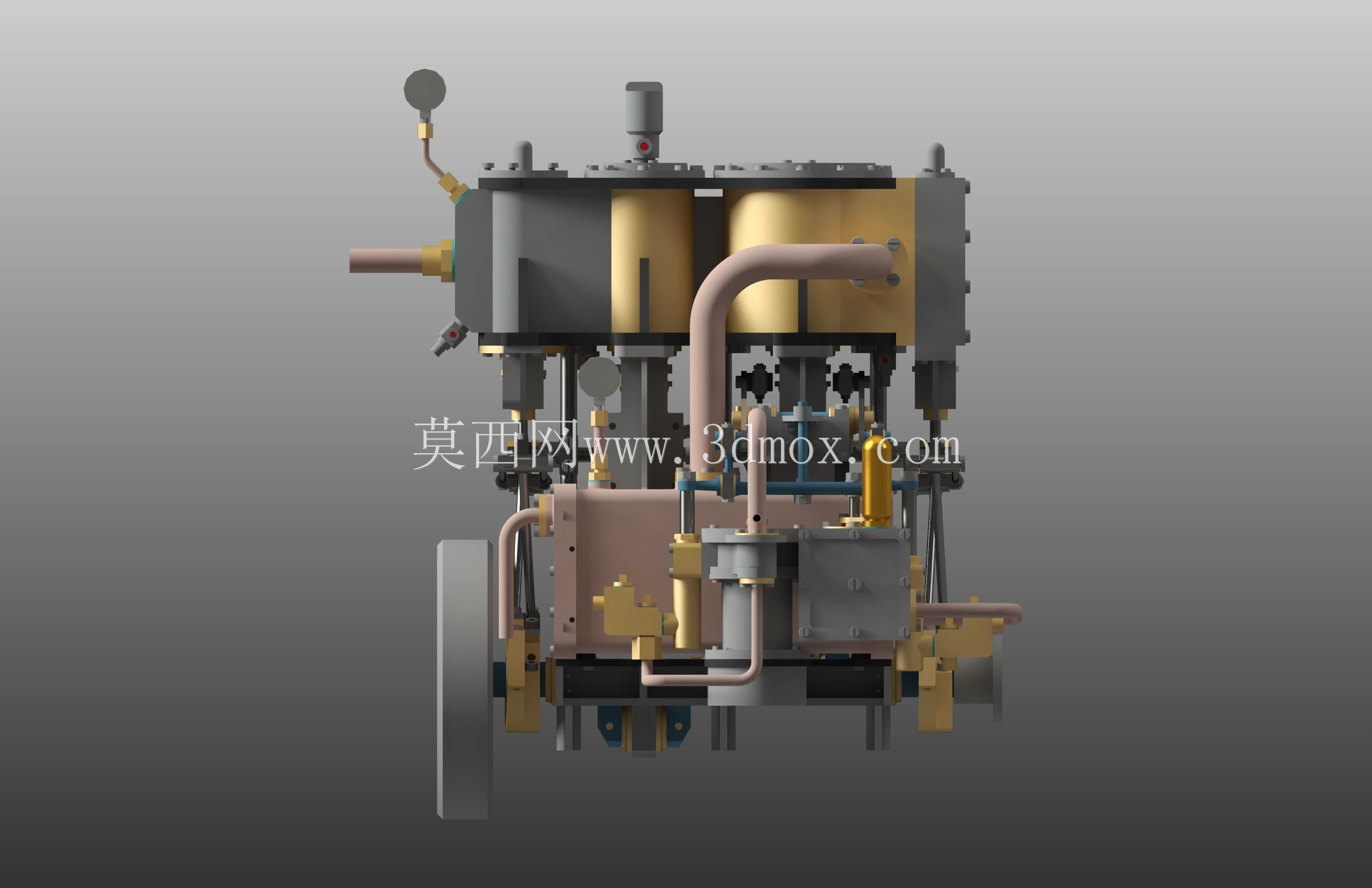

　　从功能特性层面拆解，这款复合冷凝式蒸汽机采用多级做功+复合冷凝的结构逻辑，蒸汽首先进入高压缸完成一级膨胀做功，之后导入低压缸进行二级膨胀，充分释放蒸汽中的热能，做功完成后的乏汽不直接对外排放，而是进入复合冷凝模块，通过间壁式换热与喷淋冷凝结合的方式，快速将乏汽转换为液态凝结水，凝结水经过简单的过滤处理后可重新泵入锅炉侧循环使用，整套流程既降低了锅炉的补水消耗，也减少了乏汽排放带来的热污染与噪声污染。设备的进汽端配置了稳压腔结构，能够缓冲锅炉供汽带来的压力波动，避免蒸汽压力骤变对缸体内部的活塞、连杆机构造成冲击，有效延长核心运动部件的使用寿命；冷凝模块的换热面采用错位排布的翅片结构，在有限的空间内最大化换热接触面积，同时预留了清洁检修口，长期运行产生的水垢可以通过检修口快速清理，不需要整体拆解冷凝腔体。

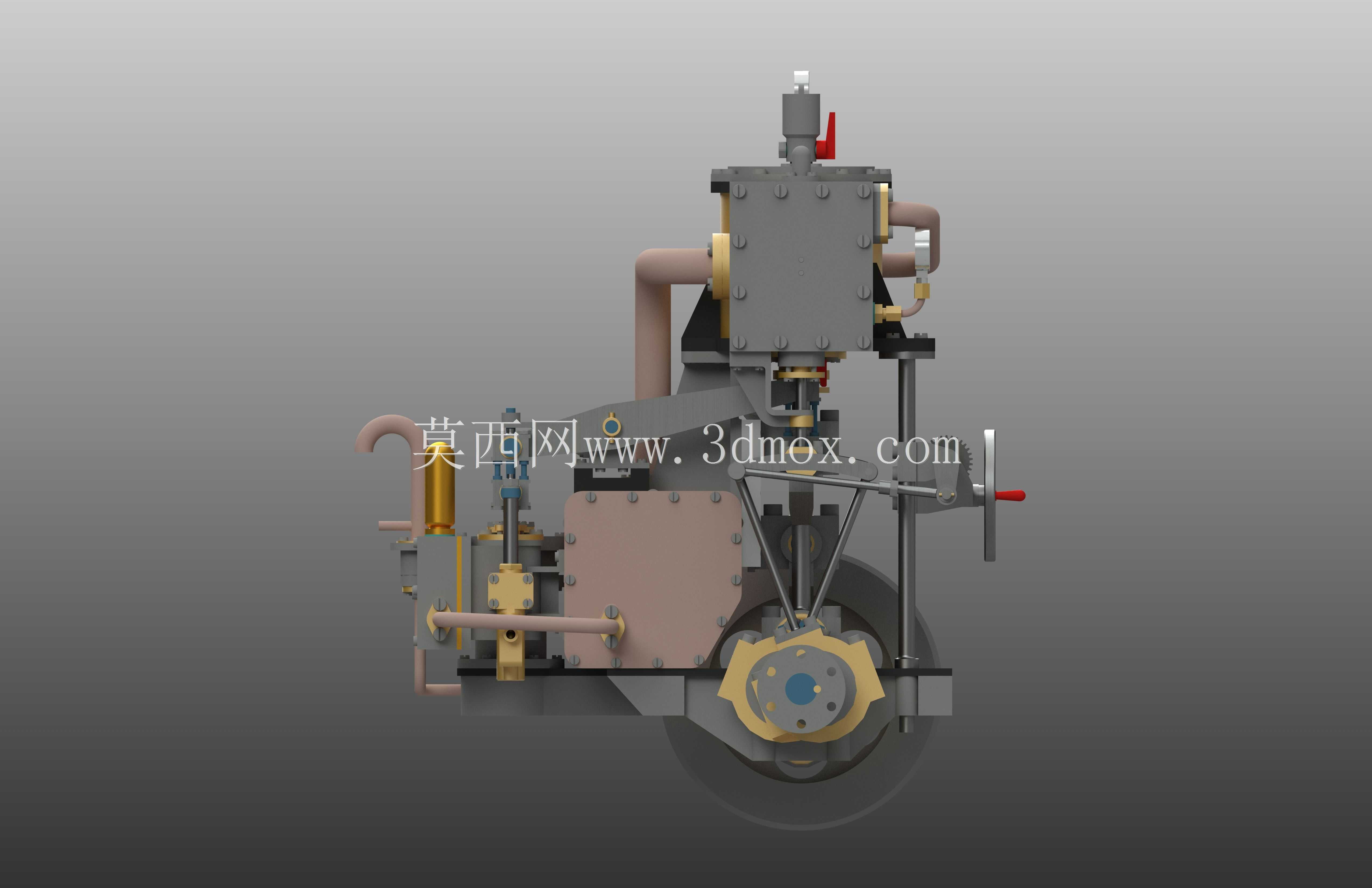

　　在设计思路上，整个模型的搭建完全遵循实际工程的装配逻辑，从核心的缸体部件开始，先确定活塞的行程与缸径参数，匹配对应的输出扭矩需求，再反向推导连杆长度、曲轴偏心距的尺寸，保证运动过程中连杆的摆角处于合理区间，避免出现运动死点或者侧向力过大的问题。冷凝模块的设计则优先考虑安装兼容性，将冷凝腔体的进出水口、乏汽入口的接口尺寸设置为通用的法兰标准，能够直接对接市面上常规的工业管路，不需要额外制作转换接头；设备的底座采用一体化铸造的结构思路，将高压缸、低压缸、冷凝模块、曲轴箱的安装基准面统一加工在同一个底座平面上，减少多部件拼接带来的装配误差，同时底座上预留了地脚螺栓的安装孔位，孔位的间距、孔径都按照常规工业设备的安装规范设置，能够直接固定在混凝土基础或者钢制机架上。

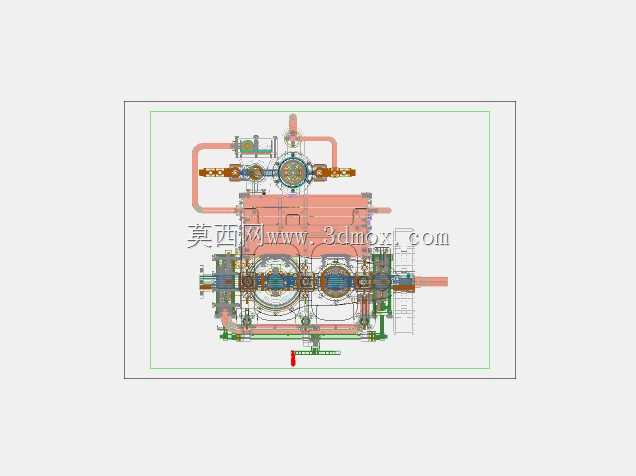

　　从外形尺寸与安装边界来看，整套设备的长宽高比例按照实际工业应用的中小型蒸汽机比例缩放建模，长度方向上，曲轴输出端预留了足够的联轴器安装空间，不会出现后续对接传动部件时与缸体、冷凝模块产生干涉的问题；宽度方向上，两侧的检修操作空间都在模型中做了明确的边界预留，日常维护时拆卸缸盖、清理冷凝腔不需要额外移动周边配套设备；高度方向上，顶部的进汽接口距离底座安装面的高度符合常规工业管路的布设高度，不需要额外抬高或者降低管路走向。模型中所有的运动部件都按照实际的运动副关系做了约束，活塞与缸体的滑动配合、曲轴与轴承座的转动配合、连杆与活塞销曲轴销的铰接配合都完全还原真实的装配关系，在三维软件中可以直接进行运动仿真，验证活塞行程、气门开合时序与冷凝模块的工质流动路径是否匹配。另外，设备的密封结构在模型中也做了细节体现，缸盖与缸体的结合面、冷凝腔的法兰结合面都预留了密封槽的位置，能够适配常用的橡胶石棉垫或者金属缠绕垫片，保证实际运行过程中不会出现蒸汽泄漏、凝结水渗漏的问题。对于结构设计从业者来说，这套模型可以作为冷凝式动力设备设计的参考蓝本，直接复用其中的缸体布局、冷凝模块排布、安装基准设计的思路；对于设备选型人员来说，可以通过模型直观了解设备的安装尺寸、接口位置，提前规划现场的布设空间与管路走向；对于三维建模学习者来说，可以通过拆解模型的装配层级，理解复杂动力设备从核心部件到外围附件的设计逻辑，掌握运动部件的约束设置与干涉检查方法。
