早期蒸汽动力轨道运载机车结构

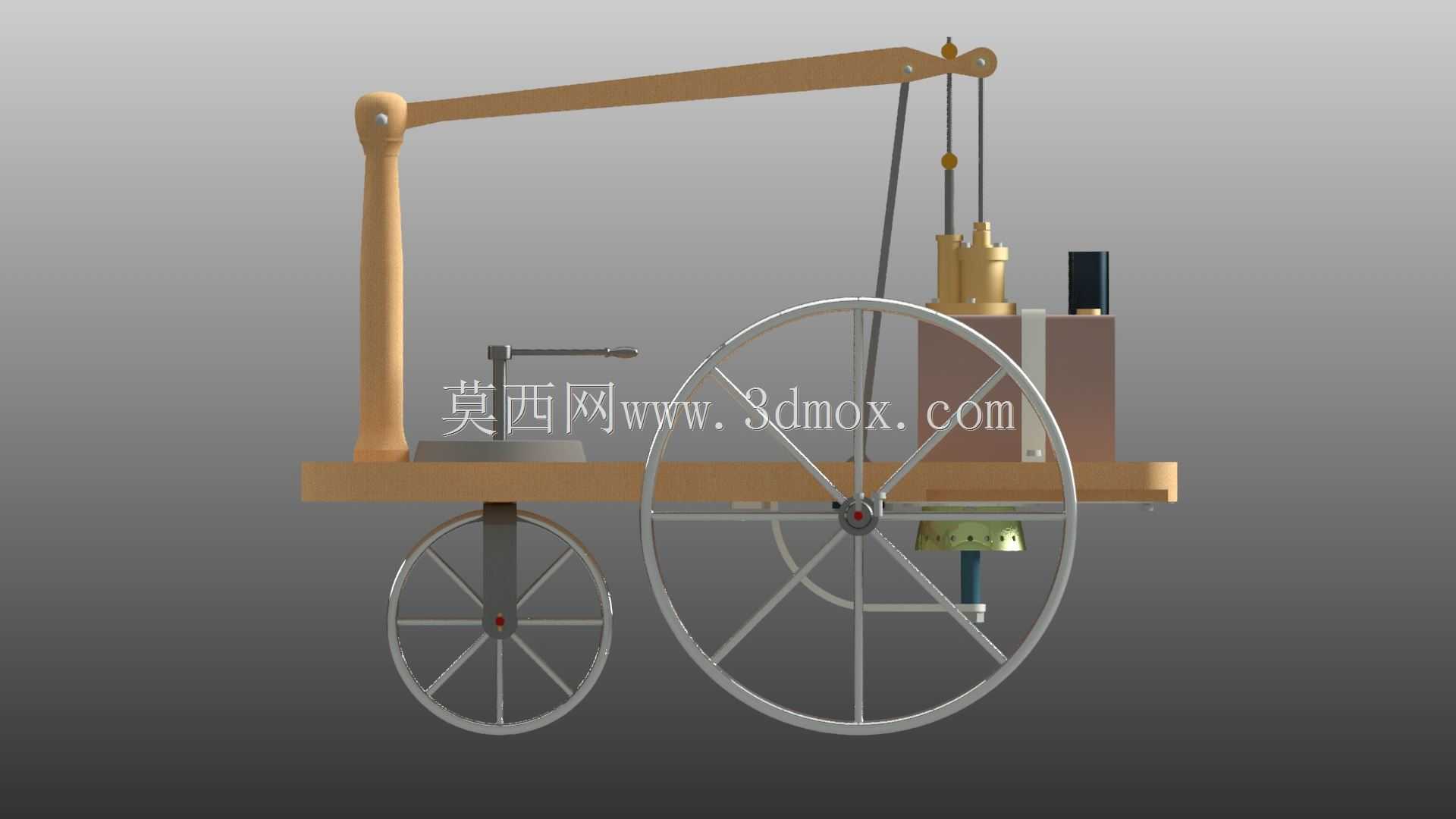

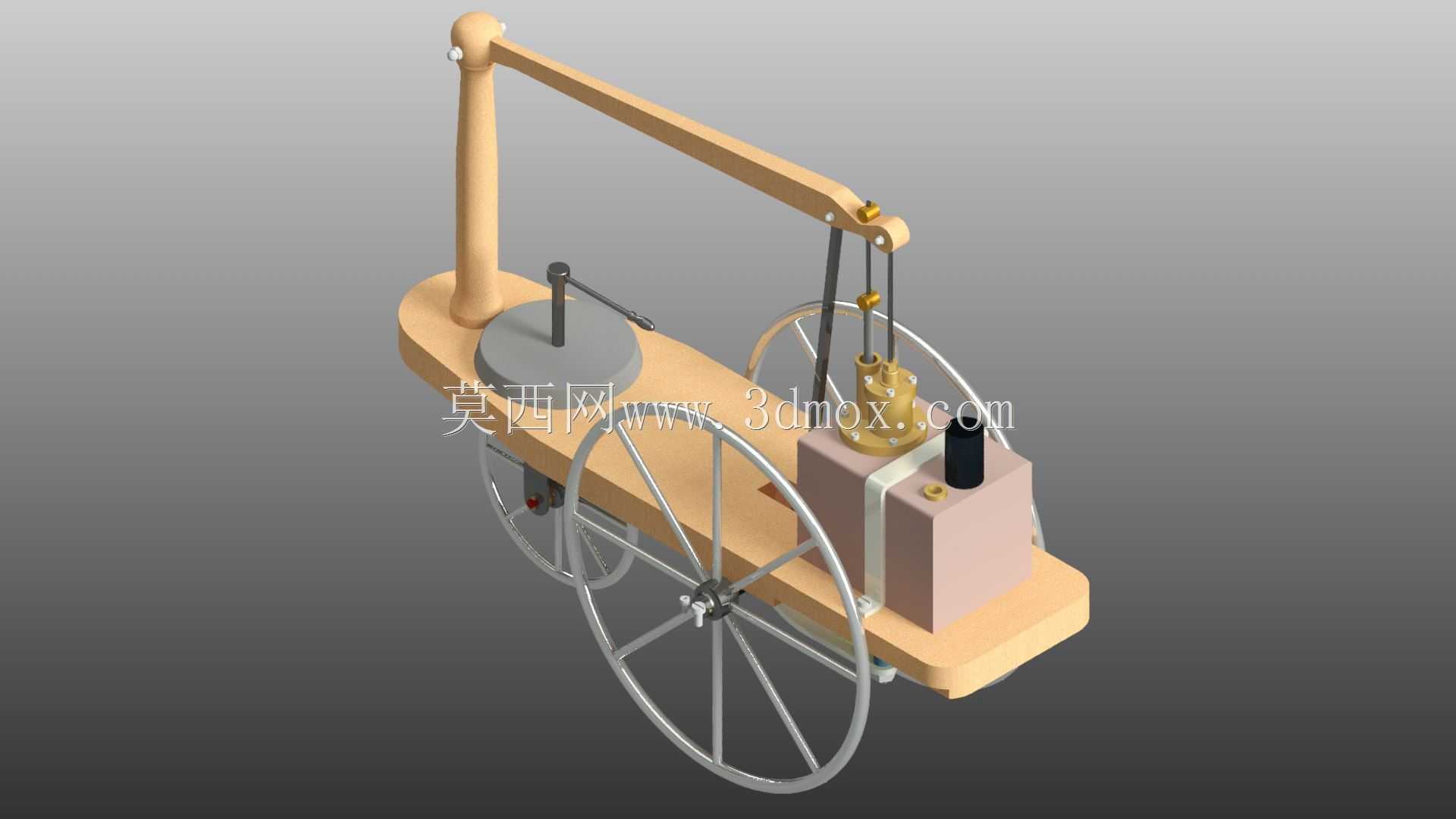

　　这套三维结构还原的是早期常压蒸汽动力轮式运载装置，最初的设计定位是解决矿区短距离轨道重载运输的动力缺口，在蒸汽动力应用初期，这类装置替代了畜力牵引，大幅提升了矿场原煤、矿石的转运效率，后续也逐步衍生出干线铁路机车的核心结构雏形。从实际使用场景来看，这类装置适配当时的铸铁轻型轨道，轮缘结构与轨道踏面的匹配设计经过反复验证，能够在承载锅炉与传动结构自重的前提下，保证行驶过程中不脱轨，转向结构的预留间隙也适配矿区小曲率半径的轨道布设需求，不需要额外改造既有轨道线路就能直接投入使用。

　　从功能特性来看，装置核心的动力输出依赖立式常压锅炉产生的蒸汽，通过气缸活塞的往复运动，配合摆臂式连杆结构将直线往复动力转化为轮轴的旋转扭矩，这套传动结构没有设置复杂的变速机构，通过蒸汽进气量的调节直接控制输出转速与牵引力，结构简单可靠，在当时的加工精度条件下，能够实现长时间连续运转，维护只需要定期检查连杆铰接点的磨损、补充锅炉用水与燃料即可，对操作人员的技术要求较低，适配矿区粗放的使用环境。锅炉部分的布局经过重心校核，放置在车架中部靠后的位置，平衡前方悬臂摆臂结构的重量，保证整车前后轴荷分配均匀，避免行驶过程中出现前轮抬升、后轮过载的问题，锅炉上方的操作手轮直接控制蒸汽通断，操作人员站在车架侧方就能完成启停、调速操作，不需要额外设置独立的操作舱位，最大化压缩了整车的结构尺寸。

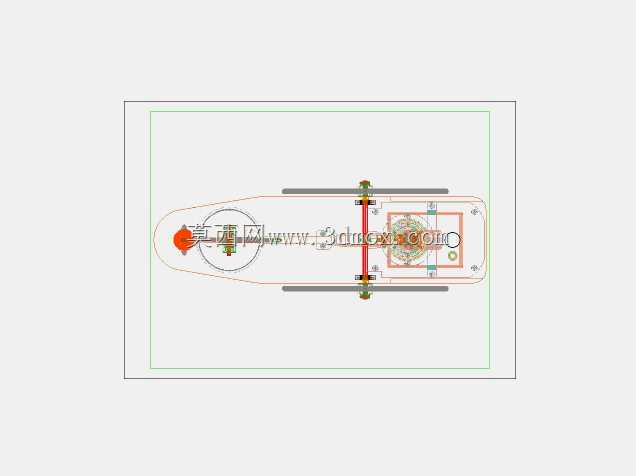

　　设计思路上完全遵循当时的机械加工能力，所有结构件都采用易加工的型材与铸件，车架主体为实木承载结构，轮组采用辐条式铸铁轮，既保证了结构强度，又降低了整体自重，连杆铰接点采用铜套衬垫，减少转动摩擦阻力，悬臂式的摆臂支架直接固定在车架前端，通过销轴与摆臂连接，摆动间隙控制在合理范围，既保证动力传递的顺畅性，又不会因为间隙过大产生运行冲击。整车的安装边界经过适配，轮距匹配当时矿区通用的1435mm之前的窄轨标准，整车长度控制在2.2米以内，宽度不超过1.1米，高度从轨面到摆臂最高点约1.8米，能够顺利通过矿区的低矮巷道与装卸点位，不需要对既有通行空间进行拓改。轮轴与车架的连接采用简易滑动轴承，适配当时的润滑条件，只需要定期涂抹油脂就能保证转动顺畅，没有采用复杂的滚动轴承结构，降低了零部件的加工难度与更换成本。

　　从结构细节来看，蒸汽气缸的固定支架直接与车架刚性连接，保证活塞运动过程中不会出现位置偏移，活塞杆与摆臂的连接点采用万向铰接结构，抵消摆臂摆动过程中产生的角度偏差，避免活塞杆出现卡滞、偏磨的问题。车架前端的配重平台预留了燃料与备用水的存放空间，不需要额外挂载拖车携带补给，短距离运输场景下可以独立完成作业，后轮作为主动轮直接与连杆传动结构连接，前轮为从动转向轮，转向枢轴的间隙预留了足够的偏转量，能够适配矿区轨道的弯道曲率，过弯时不会出现轮缘卡滞轨道的问题。整个装置没有设置多余的装饰结构，所有外露部件都承担实际功能，摆臂的长度经过力矩计算，能够将活塞的往复推力最大化转化为轮轴的旋转扭矩，在锅炉蒸汽压力有限的前提下，保证足够的牵引力拉动满载的矿车。
