小型精密金属件加工成型设备结构

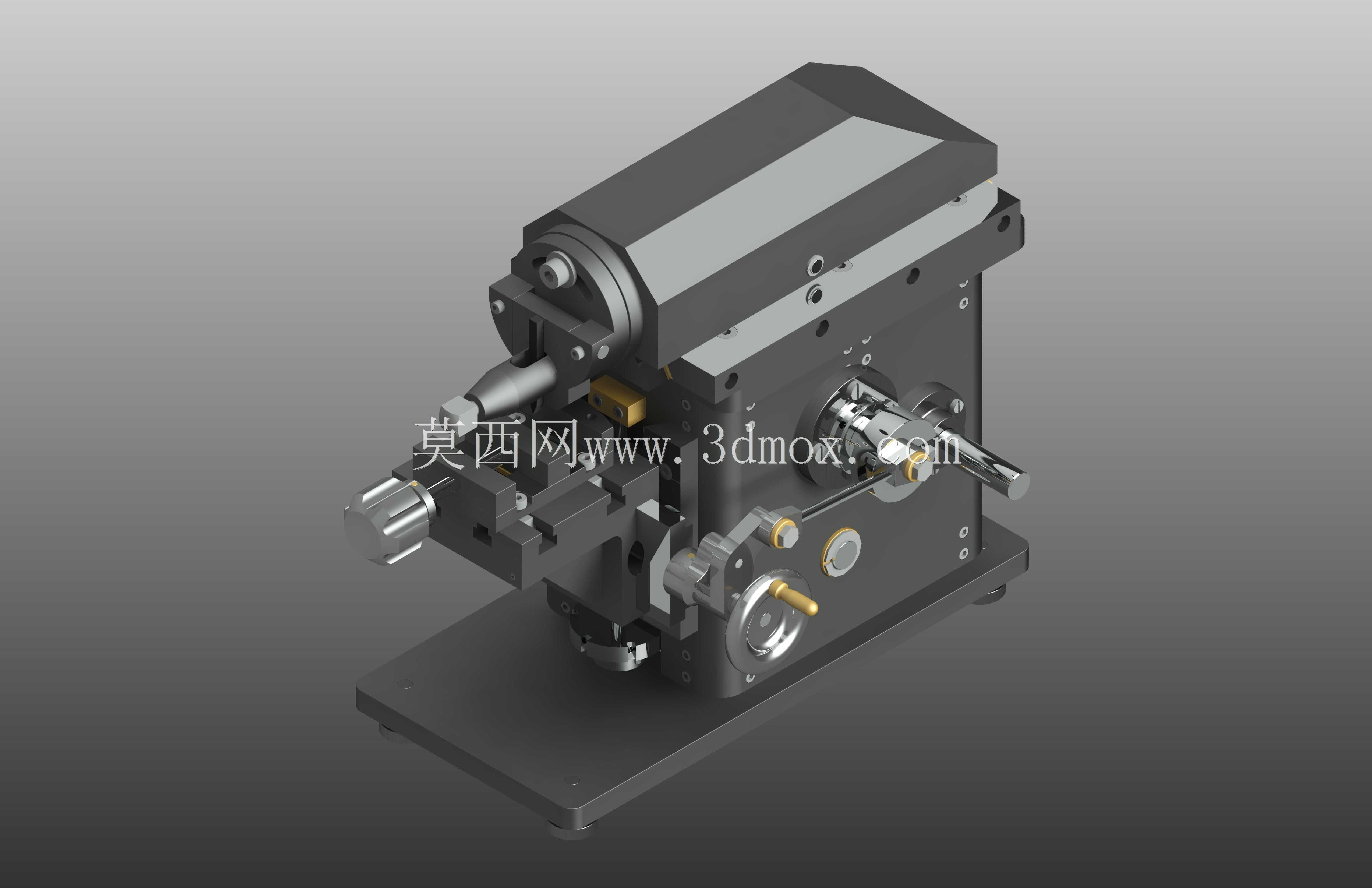

　　这款小型金属加工成型设备，主要面向小尺寸金属零件的精密成型加工场景，常见于仪器仪表配件、小型五金结构件、精密传感器金属外壳类零件的小批量加工与试制环节，适配多品种小批量的生产需求，可在桌面级安装空间内完成多道成型工序，无需占用大型机床的工位资源，适合车间试制区、小型精密加工工坊、院校机械加工实训场景使用。设备整体采用台式安装结构，底座为平整的铸铁安装板，安装边界可适配常规工业工作台的台面尺寸，底部预留的安装孔位可直接通过螺栓固定在工作台面，无需额外制作大型混凝土基础，安装调试周期短，移位转场也较为便捷。从结构设计逻辑来看，设备采用多轴进给集成布局，将装夹工位、进给调节机构、成型执行组件集成在同一主机壳体内，

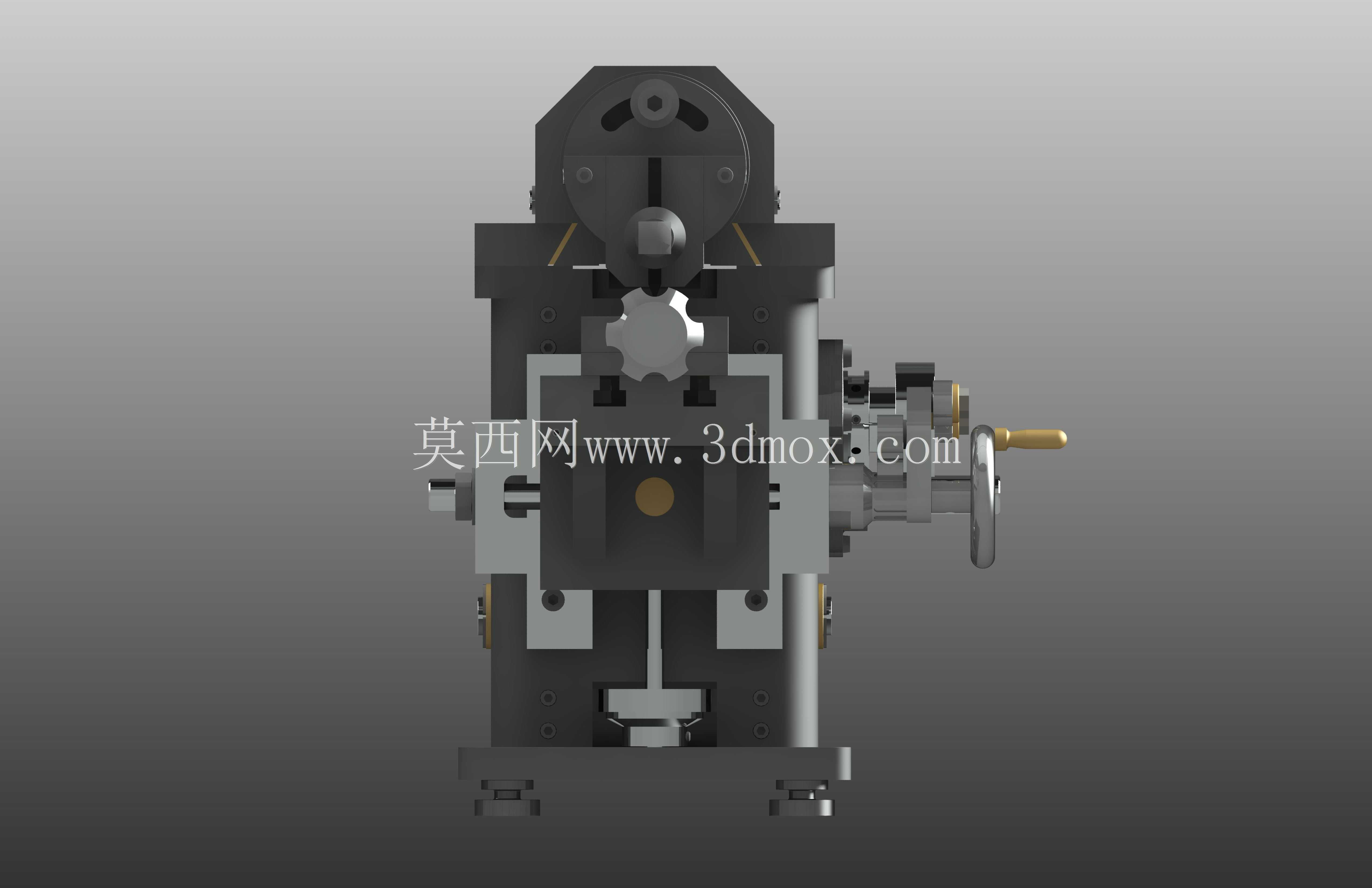

　　减少了分体式结构的安装误差累积。设备正面布置的多组调节手轮，分别对应横向进给、纵向进给、成型压头的位置微调，手轮旁配套的刻度标识可实现微米级的进给量调节，满足精密零件成型时的尺寸精度控制要求。装夹工位采用可调式定位结构，可适配不同截面尺寸的小型金属坯料，装夹组件的锁紧机构采用螺旋压紧结构，锁紧力稳定且可根据坯料材质调整压紧力度，避免薄壁类零件装夹变形。设备的成型执行端采用模块化快换设计，可根据不同的成型工艺需求更换对应的成型头，完成压型、冲裁、折弯等不同工序的加工，无需对设备主体结构进行大规模拆解调整，换型效率高。主机壳体采用封闭式钣金结构，既可以对内部的传动组件、调节丝杠形成防护，避免加工过程中的金属碎屑进入传动副造成磨损，

　　也可减少加工过程中碎屑飞溅带来的安全隐患。壳体上预留的观察窗口可直接观察加工工位的工作状态，方便操作人员实时调整进给参数。设备的传动结构采用精密丝杠配合直线导轨的组合，进给过程无爬行，定位精度稳定，长期使用后的精度保持性较好，日常维护仅需定期对丝杠和导轨加注润滑脂即可，维护成本较低。从实际使用场景来看，这类小型成型设备可弥补大型机床在小尺寸零件加工时的行程浪费问题，加工小零件时的能耗仅为大型通用机床的十分之一左右，同时操作人员无需经过长时间的大型机床操作培训即可上手，适合小型加工单位的精密零件生产需求。在结构设计过程中，设计人员充分考虑了小型零件加工时的操作便利性，所有调节手轮均布置在操作人员坐姿状态下可轻松触及的位置，

　　装夹工位的高度也适配常规工作台的操作高度，长时间操作不易产生疲劳。设备的动力输入采用集成式布局，将驱动组件内置在主机壳体内，外部无冗余的传动管线，整体外观整洁，占用空间小，可在有限的车间空间内多台并排布置，组成小型零件加工生产线。针对金属加工过程中的碎屑处理，设备底座预留了碎屑收集槽，加工产生的金属碎屑可顺着工位旁的斜面落入收集槽内，每班生产结束后仅需抽出收集槽清理即可，无需对整个设备台面进行大范围清扫。设备的各运动部件均设置了硬限位结构，当进给行程达到极限位置时会触发机械限位，避免操作失误导致的传动部件碰撞损坏，提升设备使用的安全性。从安装尺寸边界来看，设备整体宽度、深度、高度均控制在桌面设备的合理范围内，最重的底座部分采用铸铁材质，既保证了整体刚性，也将设备整体重量控制在人力可短距离移位的范围内，无需借助吊装设备即可完成安装移位。
