希克父子曲柄顶置式蒸汽机结构展示

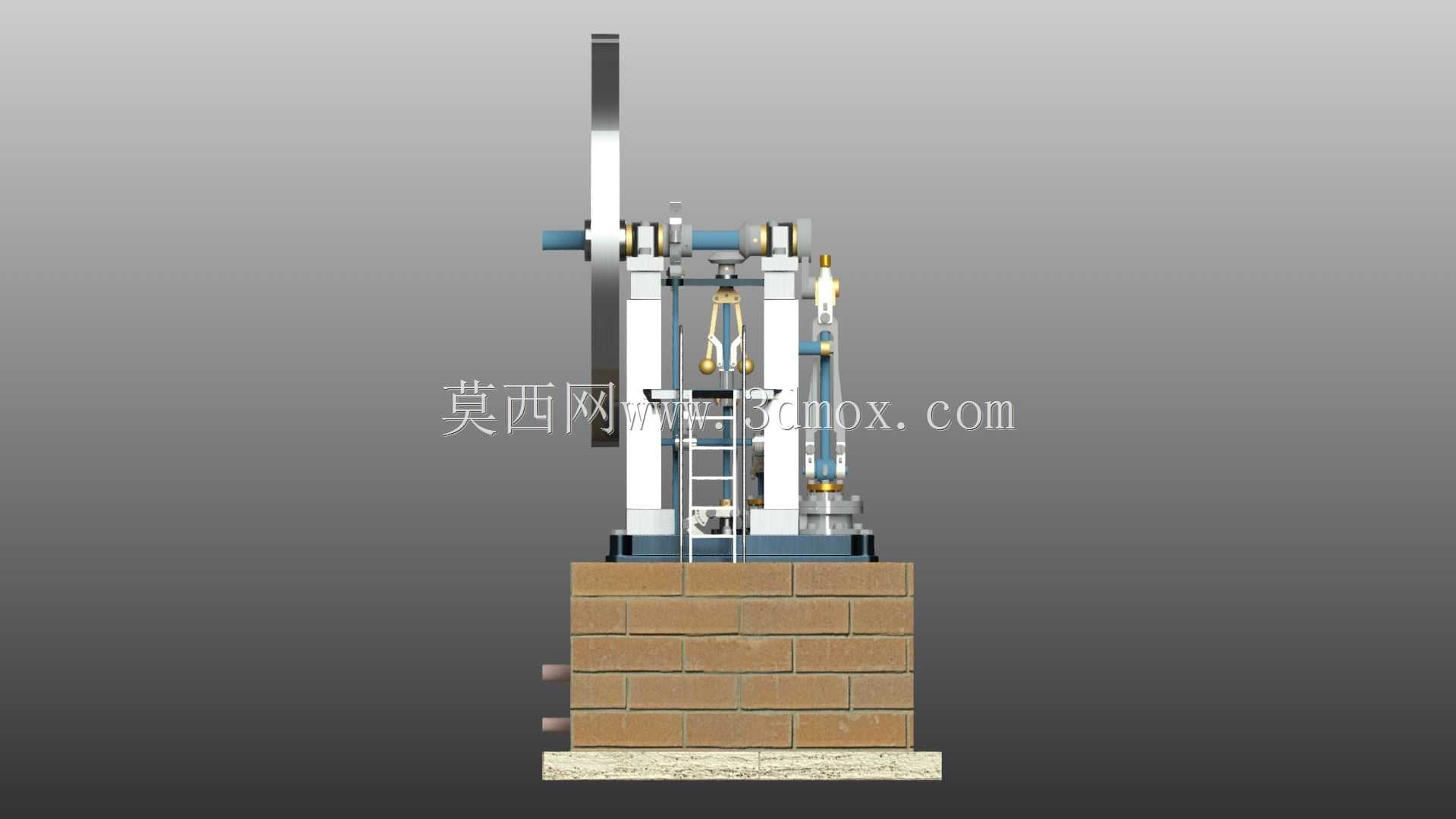

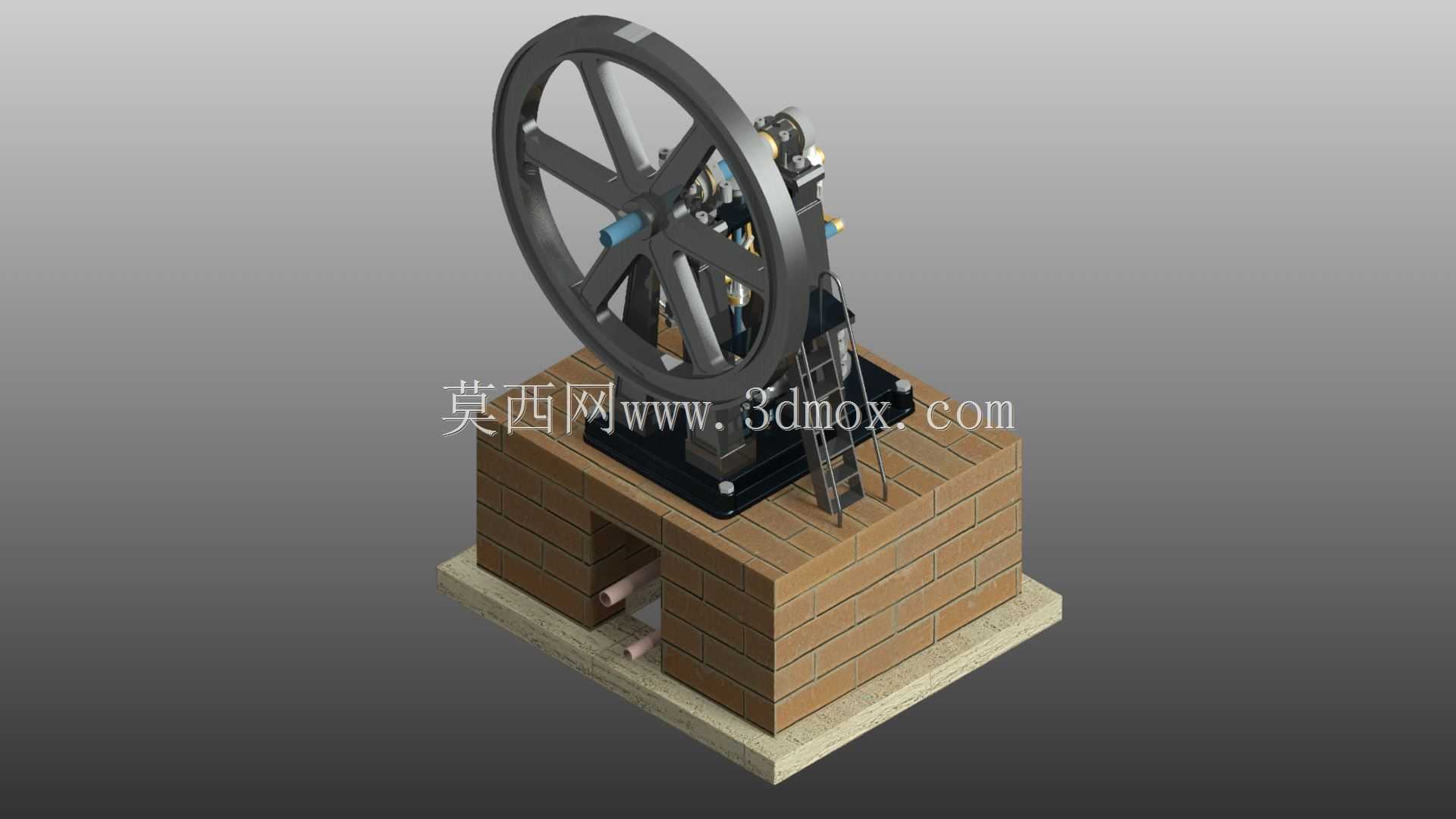

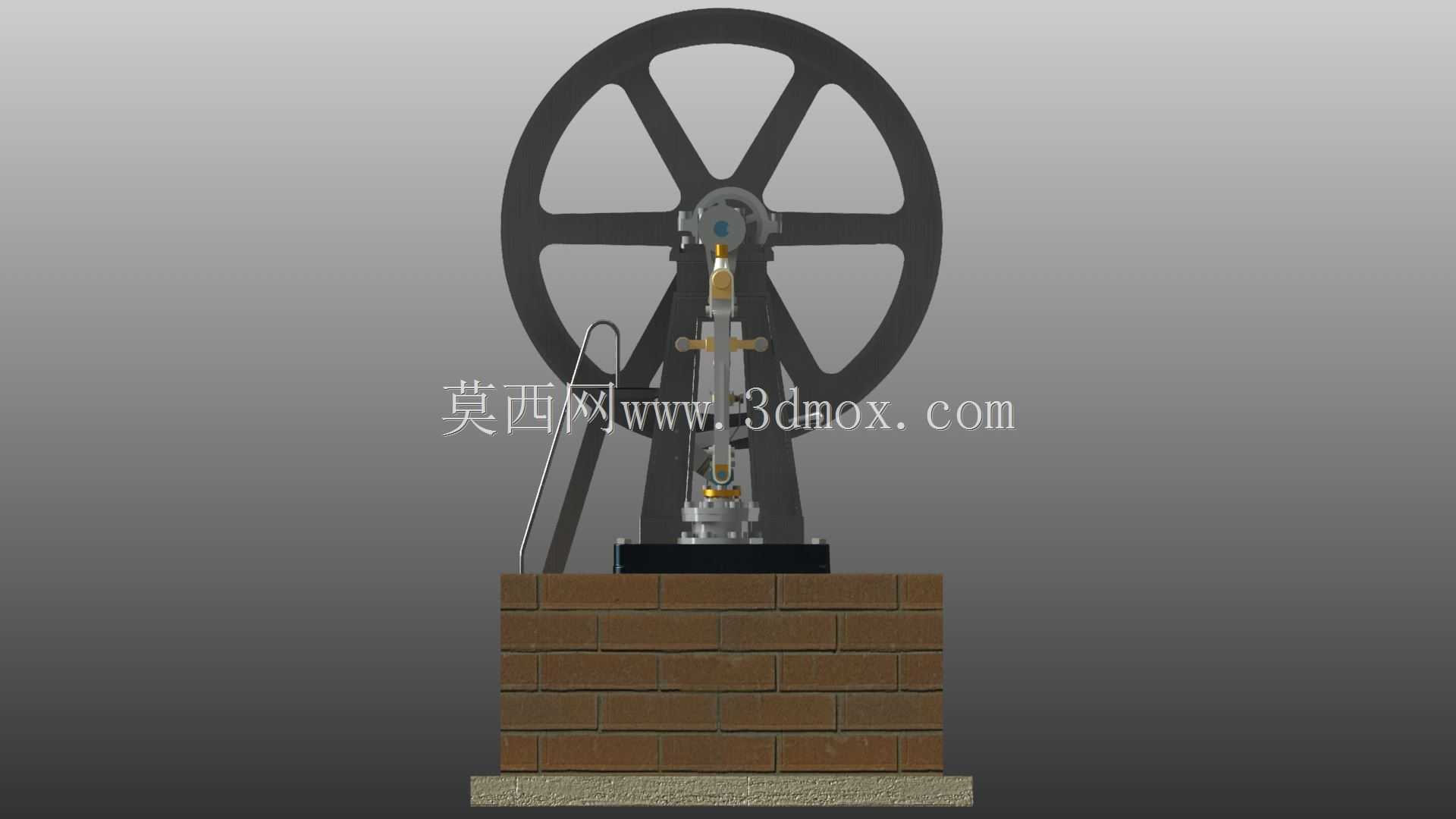

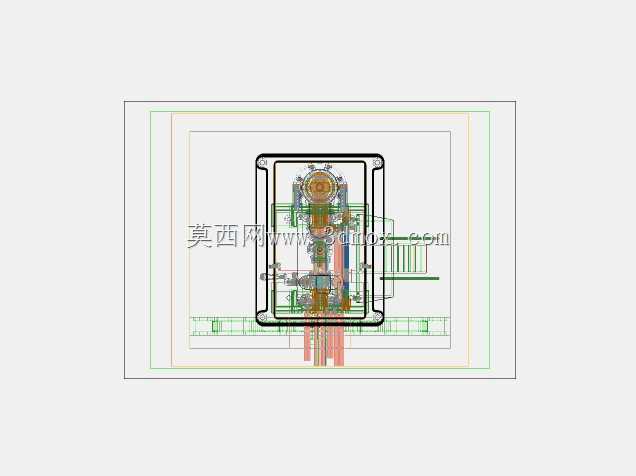

　　这款曲柄顶置结构的蒸汽机，在早期工业动力场景中承担着小型作业单元的动力输出职能，常见于小型作坊、早期工矿点位的独立动力供给，可通过皮带传动对接车床、水泵、小型谷物加工机具等负载，在集中供能管网未覆盖的区域提供稳定的旋转动力输出。从结构设计逻辑来看，整机采用立式布局，将大直径飞轮设置在机身侧上方，曲柄连杆机构做顶置排布，这种排布方式能够压缩设备的横向占地空间，同时降低基座的承重偏移风险，飞轮采用辐条式结构，在保证转动惯量满足动力平稳输出要求的前提下，尽可能降低轮体自身重量，减少启动阶段的动力损耗。设备下部采用仿砖石砌筑的基座结构，基座预留了管线穿接的通道，可对接蒸汽输入管路与冷凝水排出管路，基座底部设置混凝土材质的找平垫层，

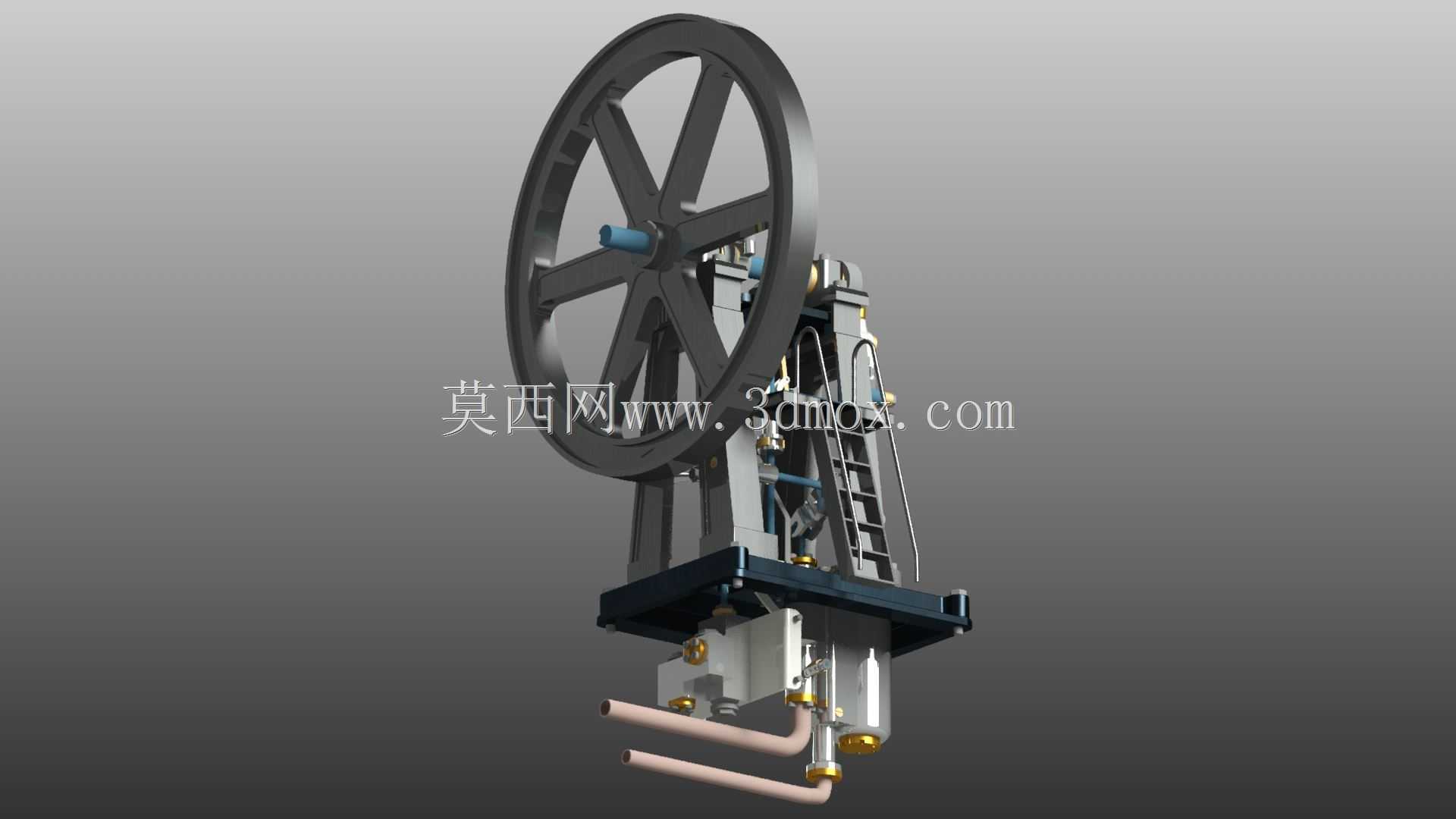

　　安装时需要保证垫层上平面的水平度偏差控制在合理范围内，避免飞轮转动时产生额外的偏载力矩，加剧轴承部位的磨损。机身的动力传导路径设计清晰，蒸汽进入气缸后推动活塞做往复直线运动，通过十字头结构将动力传导至连杆，最终带动曲柄与飞轮做连续旋转运动，顶置的曲柄结构能够缩短连杆的有效长度，降低连杆运动过程中的摆动幅度，减少侧向力对气缸壁的偏磨，延长气缸与活塞环的使用寿命。设备侧面设置了爬梯结构，方便运维人员抵达上部的曲柄、气门调节点位做日常检修与参数调整，飞轮旁侧设置了气门联动的调节构件，可根据负载变化调整蒸汽进气量，匹配不同工况下的动力输出需求。从安装边界来看，整机的竖向高度主要由飞轮直径与基座高度共同决定，

　　安装时需要在上部预留足够的飞轮转动安全空间，避免周边构件与飞轮轮缘发生剐蹭，横向安装空间需要预留出侧面检修爬梯的操作空间，以及蒸汽管路、冷凝水管路的排布空间，基座部分需要做预埋固定处理，抵消飞轮高速转动时产生的振动，避免设备长期运行出现位移。在建模还原过程中，需要重点关注曲柄连杆机构的运动配合间隙，飞轮与主轴的同轴度公差，气缸与活塞的配合精度，这些参数直接决定了虚拟装配后运动仿真的流畅度，也能为后续的结构改良、原理演示提供准确的模型基础。这类早期蒸汽机模型常被用于机械原理教学、工业发展史展陈、复古动力装置的结构参考，通过三维建模可以清晰还原其内部的动力传导逻辑，直观展示往复运动到旋转运动的转换过程，帮助从业者理解早期动力设备的设计思路与工程考量。
