钣金异形设备防护外壳结构设计

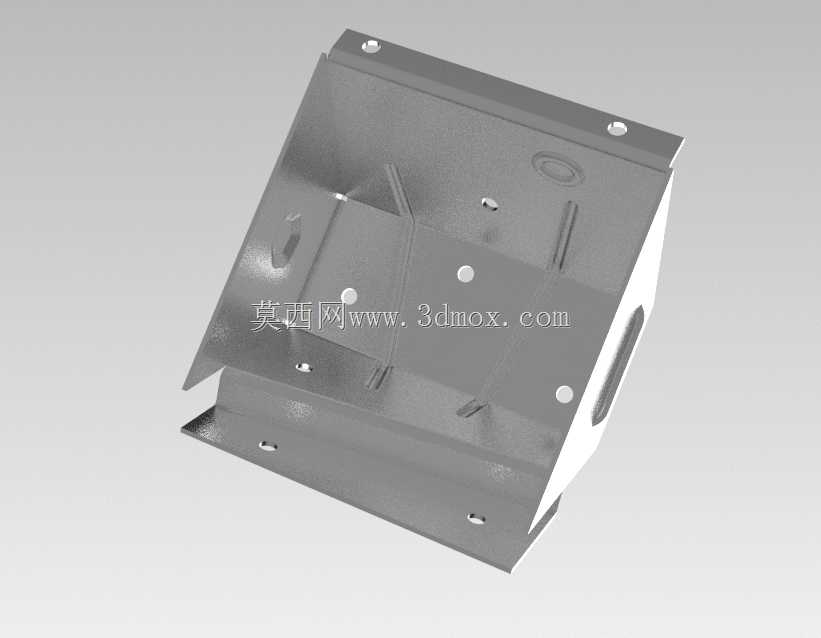

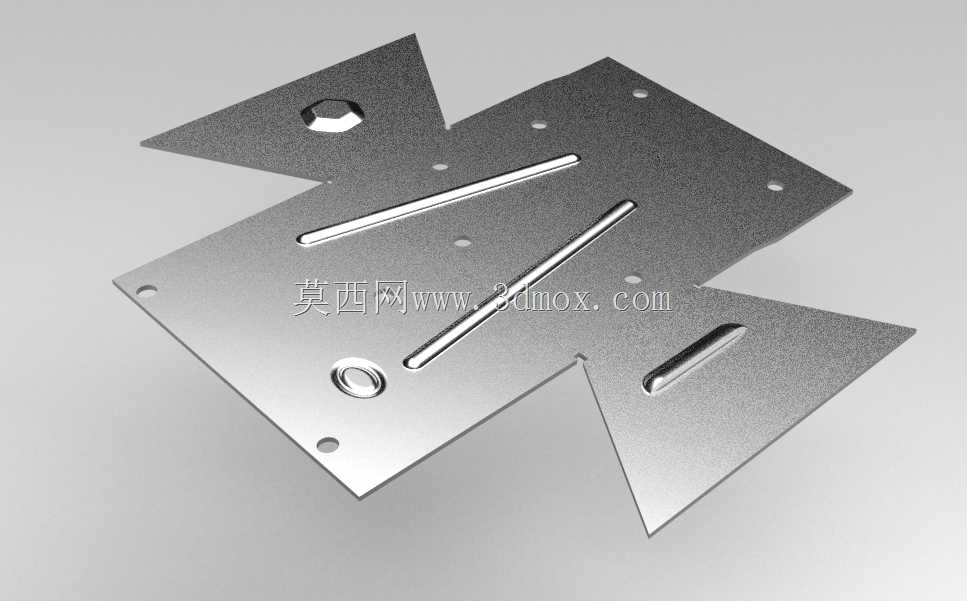

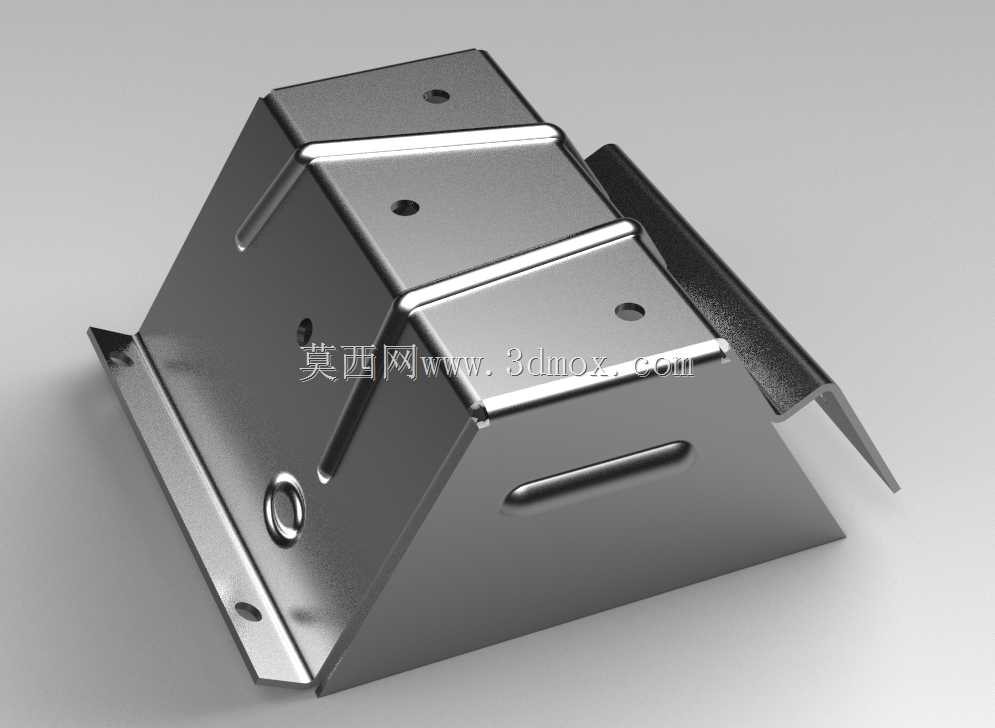

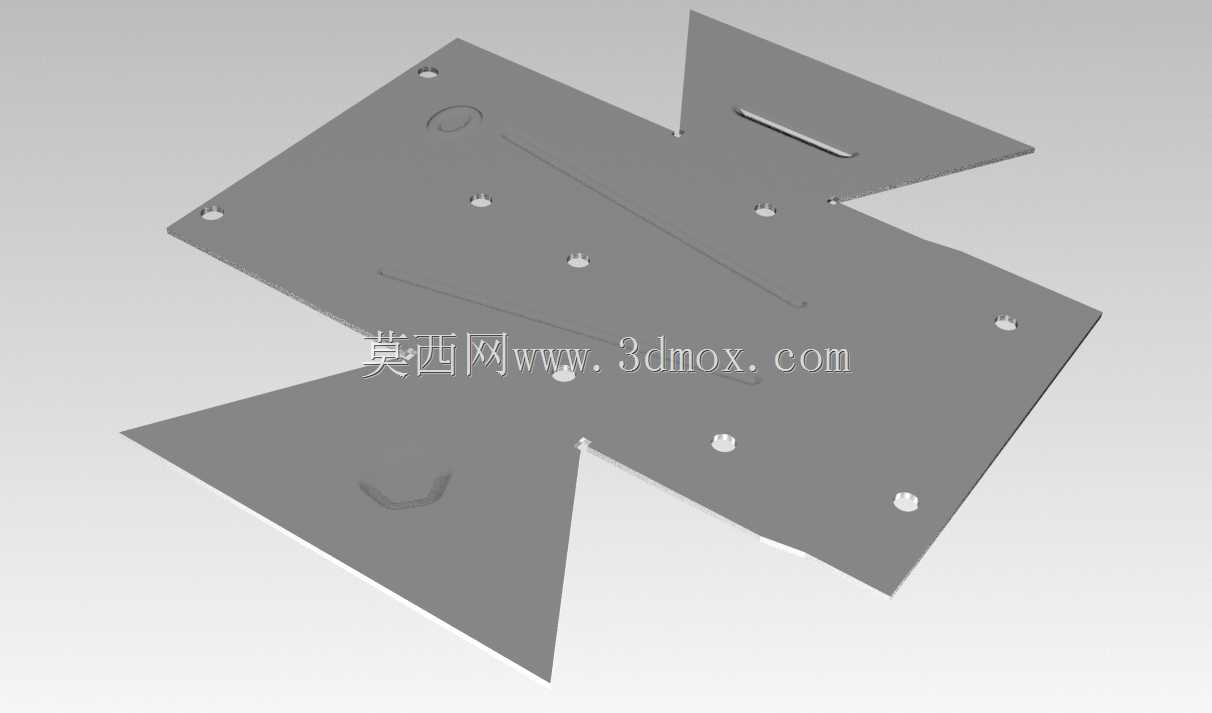

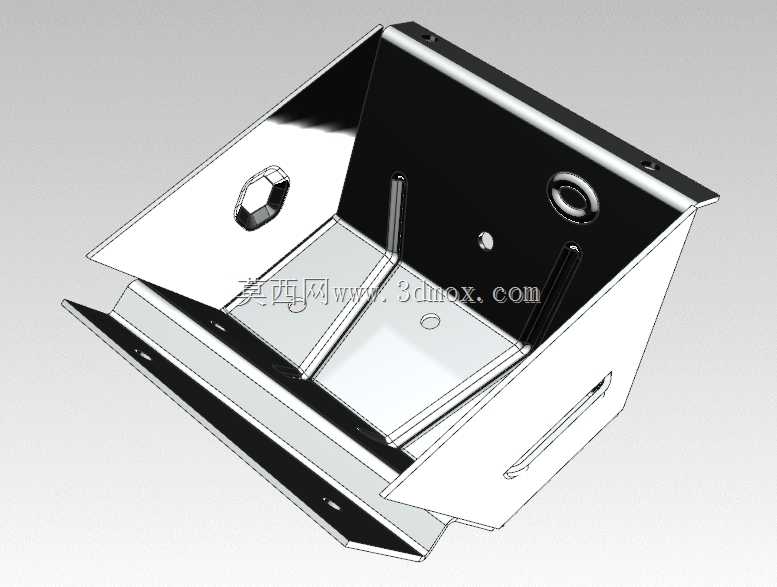

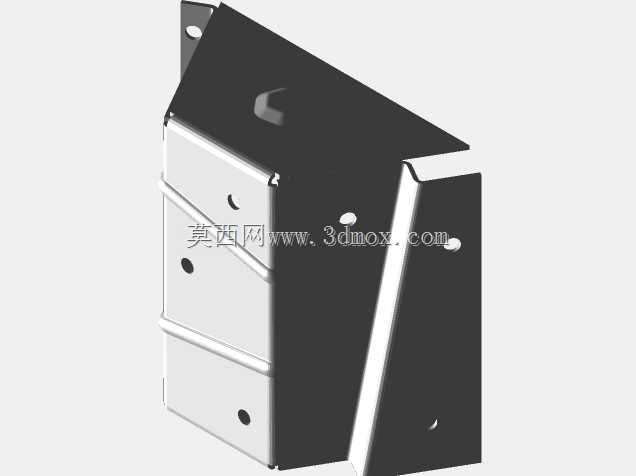

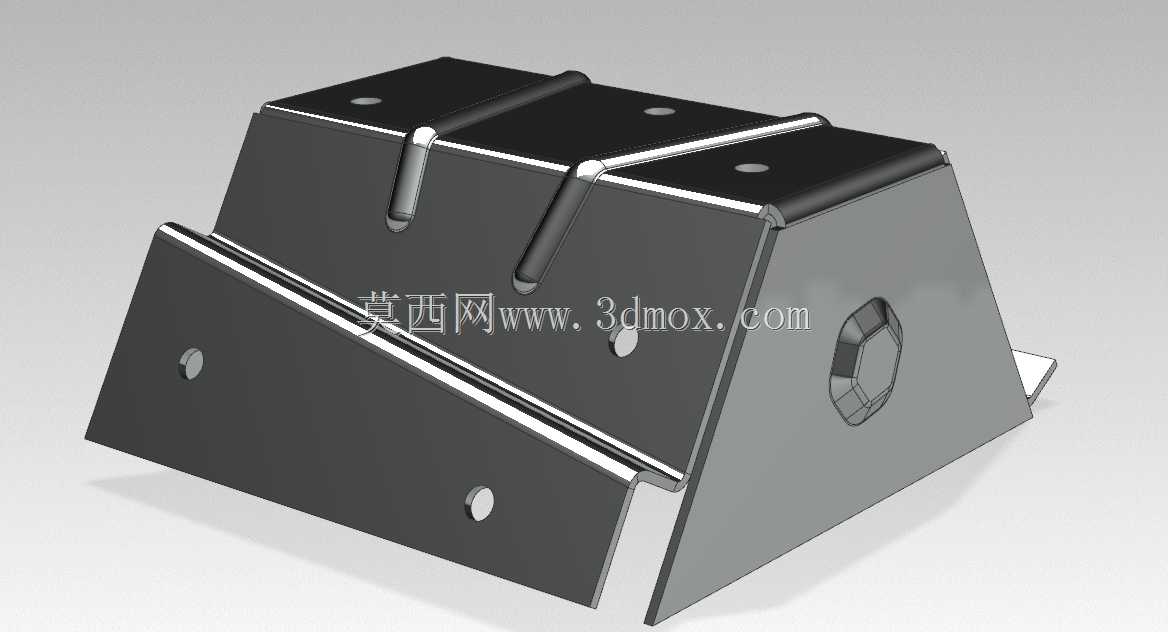

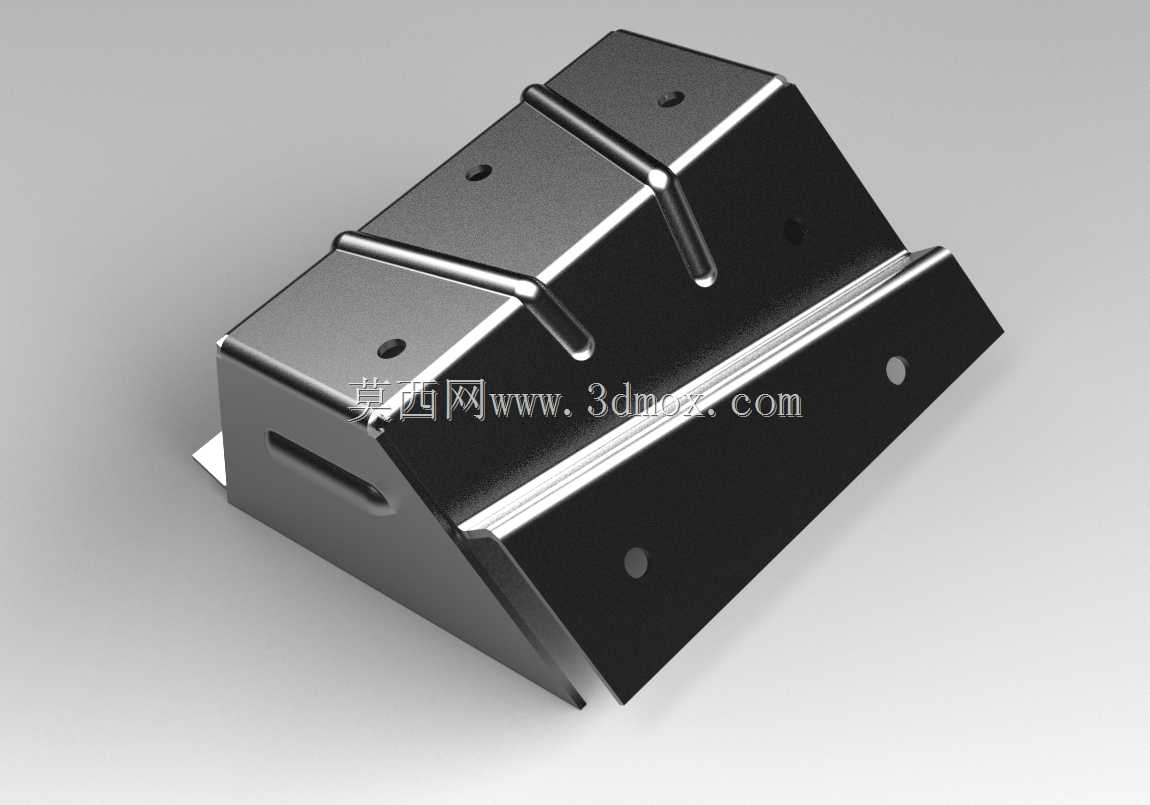

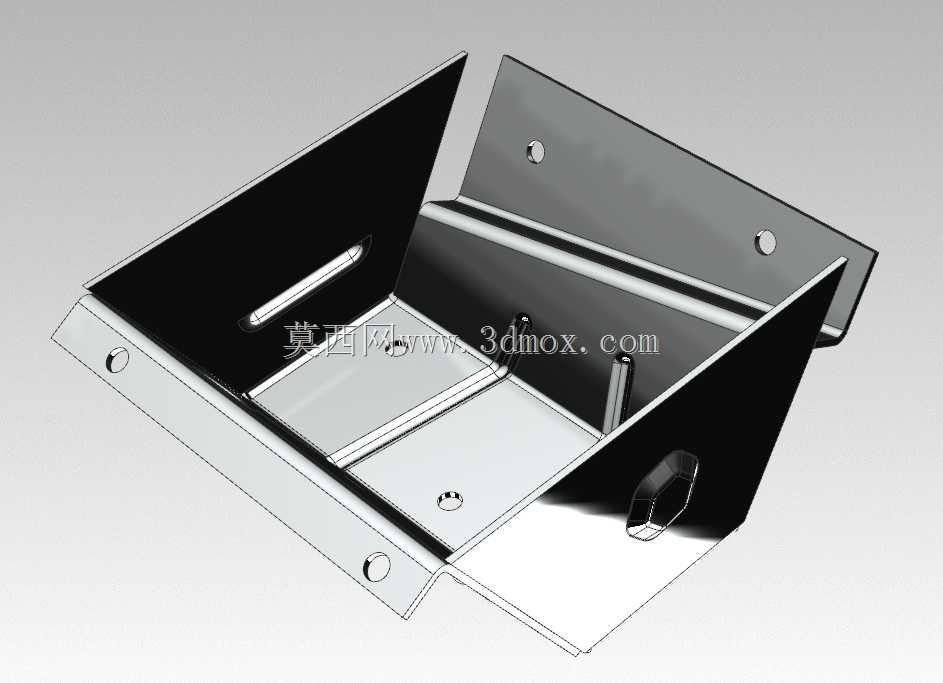

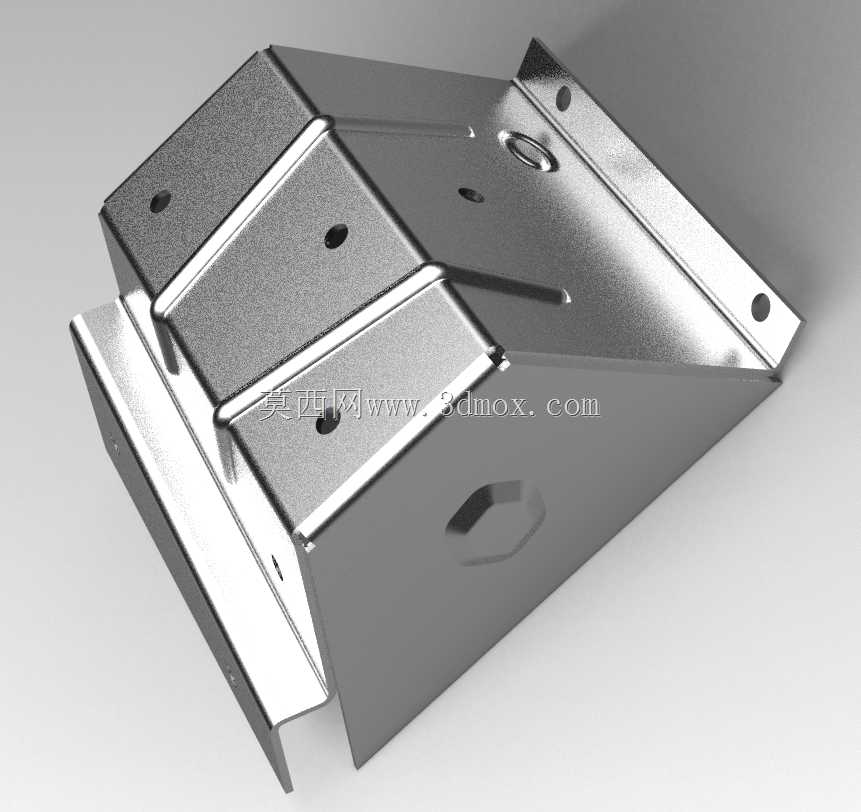

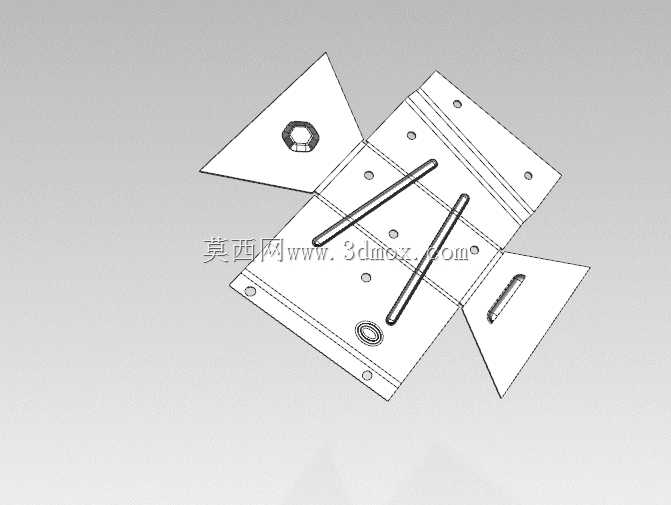

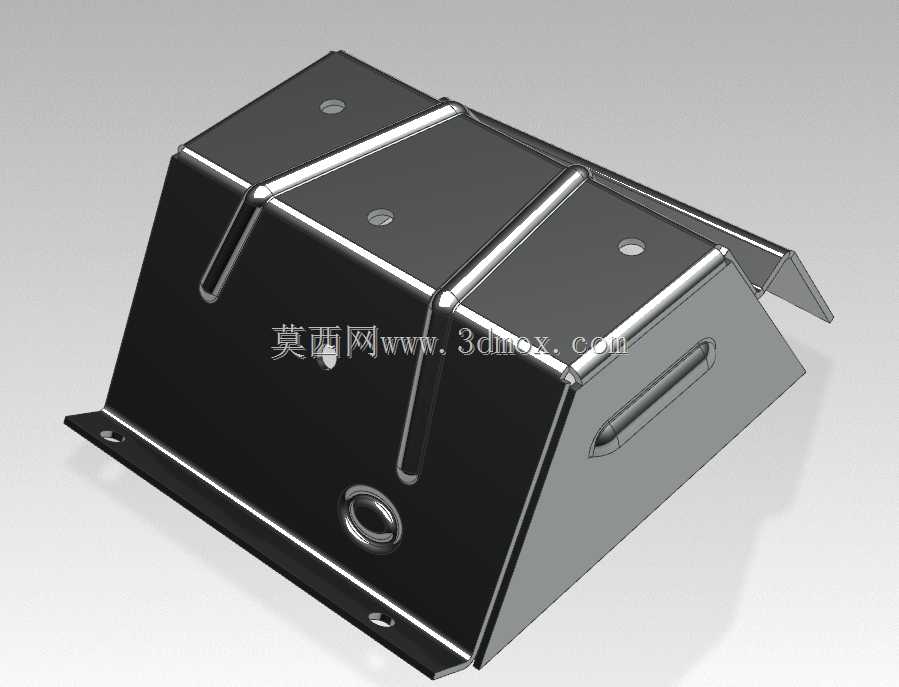

这款异形钣金外壳主要面向工业设备的局部防护与结构承载场景，多用于小型工控模块、传感单元或是特种机电组件的外置防护，能够在复杂的设备装配空间内，为内部精密元器件提供物理遮挡、防尘防磕碰的基础防护，同时依托自身的弯折结构承担部分安装定位的作用，适配紧凑排布的设备内部安装空间，解决常规方正外壳无法适配斜向安装位、异形装配空间的痛点。从实际用途来看，该外壳可直接通过侧边延伸的安装耳片固定在设备机架的斜向安装面上，不需要额外设计转接支架，能够有效缩减设备整体的装配空间占用，外壳表面预留的多个安装孔位，既可以用于外壳自身的拼接锁附，也可以用于内部元器件的固定安装，侧面的长条冲压槽位既能够提升外壳整体的结构强度，避免薄钣金受力出现形变，也可以作为内部线缆的走线出口或是散热辅助通道，侧边的环形翻边孔位则用于外接线缆的穿设固定，避免线缆晃动磨损外皮。在设计思路上，这款外壳充分结合了钣金加工的工艺特性，所有弯折角度都匹配常规钣金折弯的工艺公差要求，没有过小的弯折内角避免加工出现开裂，所有外露边缘都做了压边处理，避免装配过程中割伤操作人员，整体采用一体化折弯成型的结构设计，尽可能减少拼接焊缝的数量，既能够提升外壳的整体结构刚性，也能降低后续加工的工序成本，外壳表面的凸起加强筋沿着壳体受力方向排布，在不增加板材厚度的前提下大幅提升壳体的抗形变能力，即使受到外部轻微磕碰也不会出现凹陷变形，能够持续为内部组件提供稳定防护。从外形尺寸与安装边界来看，这款壳体整体呈斜台状结构，底部安装面为平直带折边的结构，两个侧边的安装耳片向外延伸出主体结构，安装孔位的间距匹配常规工业型材的安装孔距，不需要额外打孔就可以直接固定在标准工业铝型材机架上，壳体的整体高度适配小型机电组件的安装空间，不会和周边其他设备构件产生装配干涉，斜向的顶面设计既可以避让设备内部其他凸起的零部件，也能够减少设备运行过程中积灰积水的留存，避免杂物堆积对外壳造成腐蚀或是渗入内部影响元器件运行。整体结构没有冗余的设计，每一处弯折、每一个孔位都对应实际的装配与使用需求，充分平衡了加工成本、结构强度与装配便利性，能够很好地适配非标自动化设备内部异形安装空间的防护需求。
