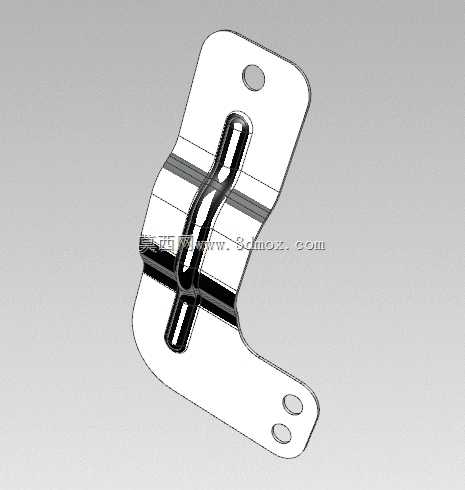

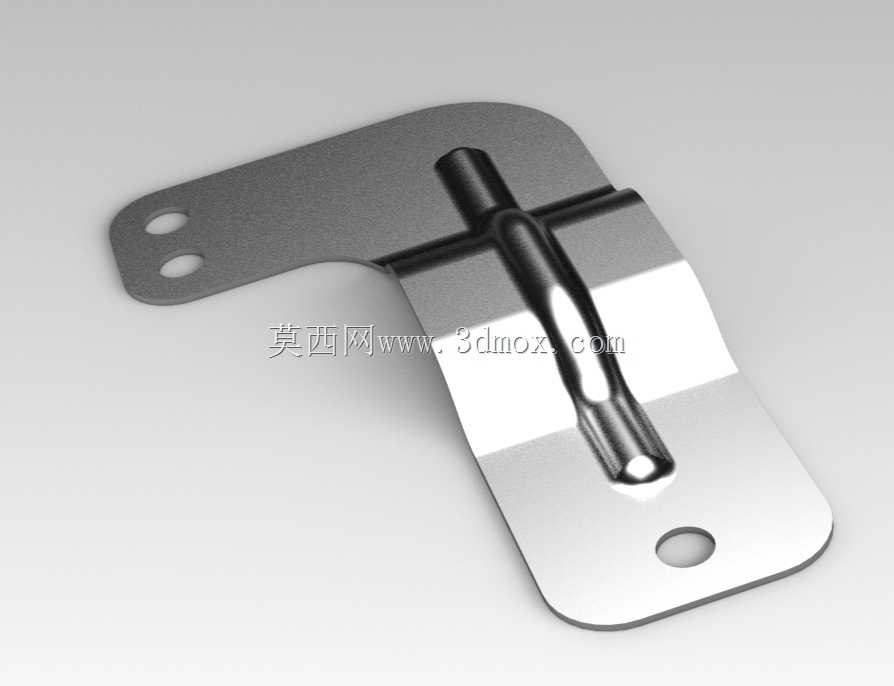

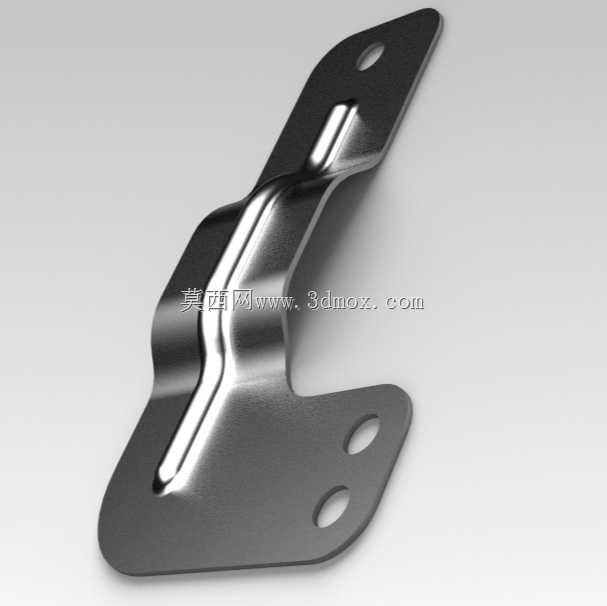

弯折型带槽多孔钣金固定支架结构

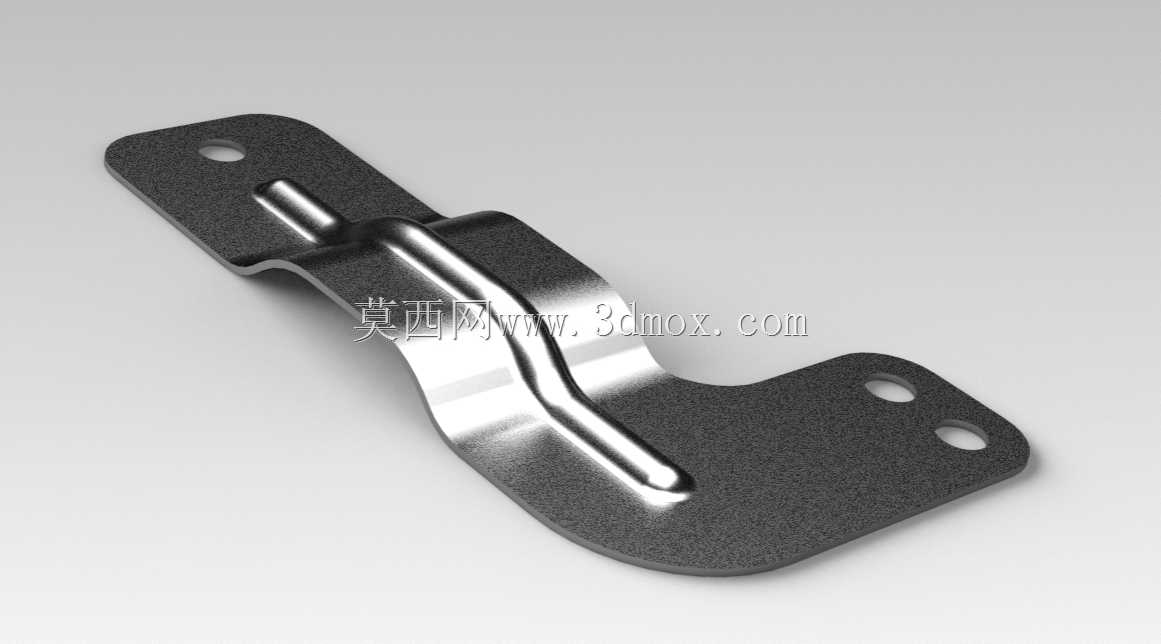

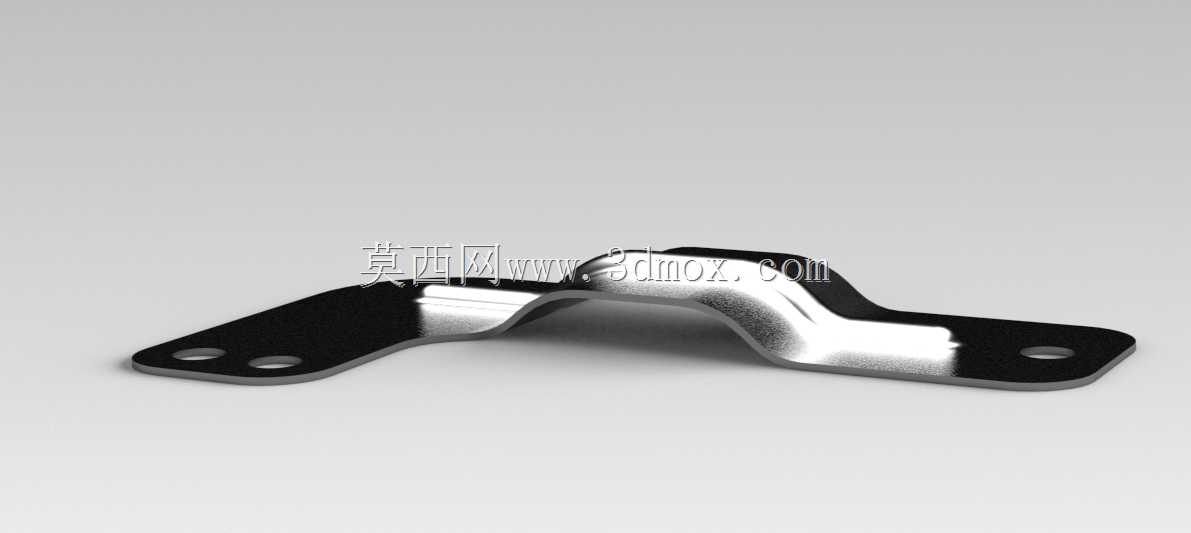

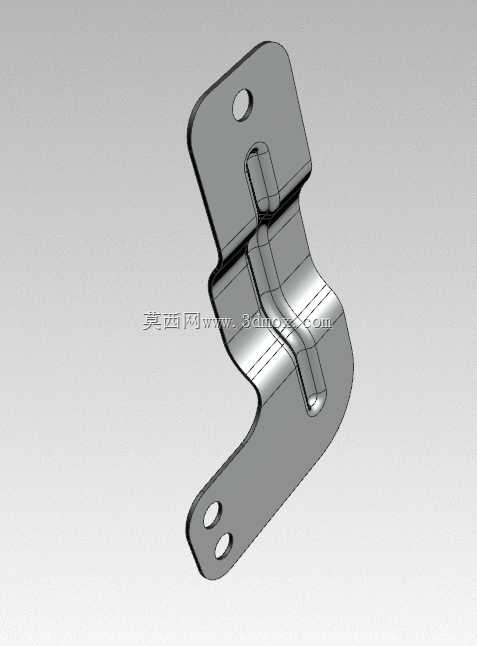

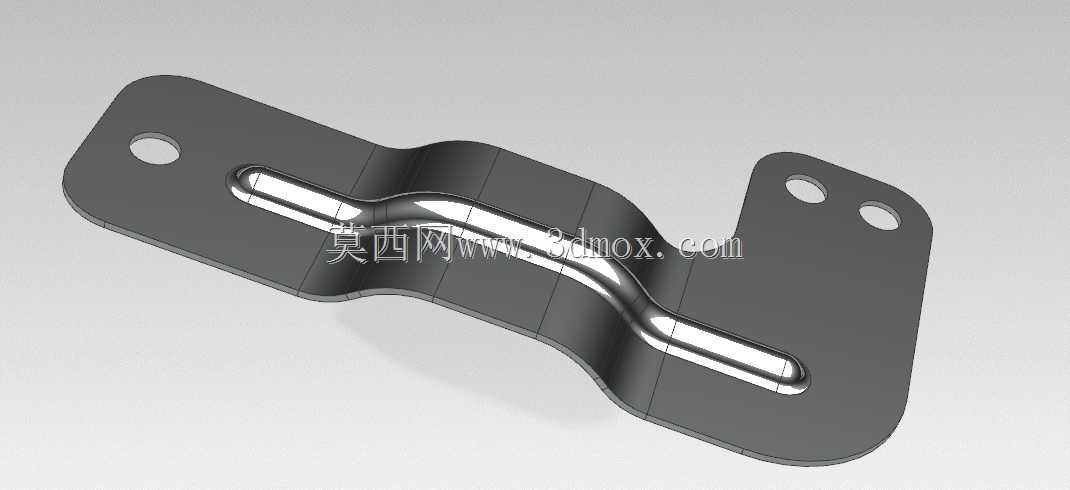

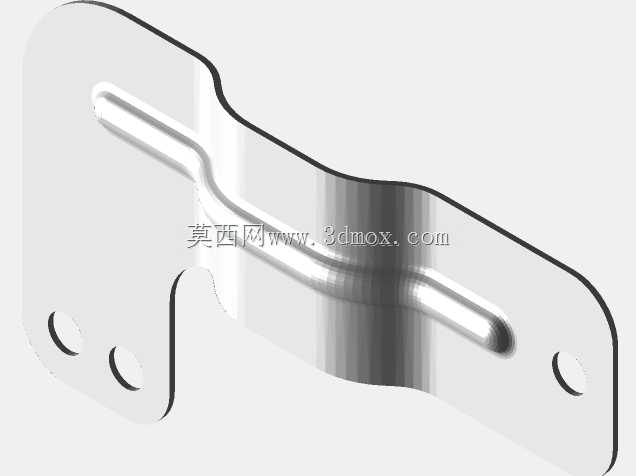

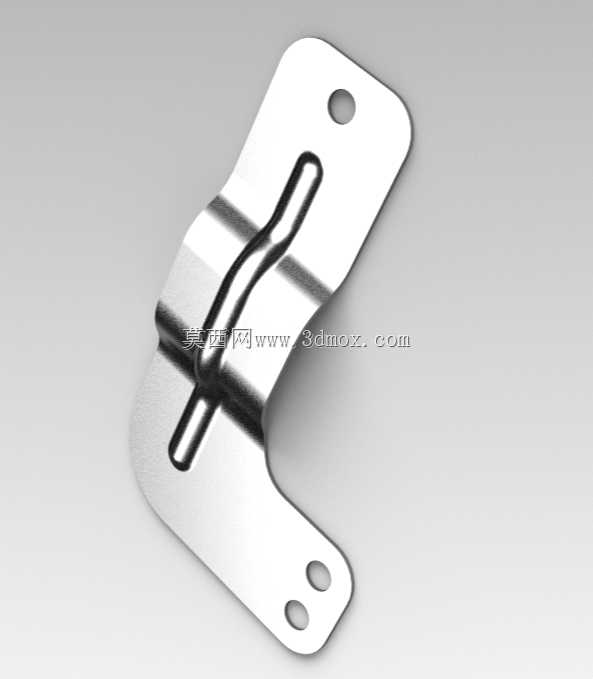

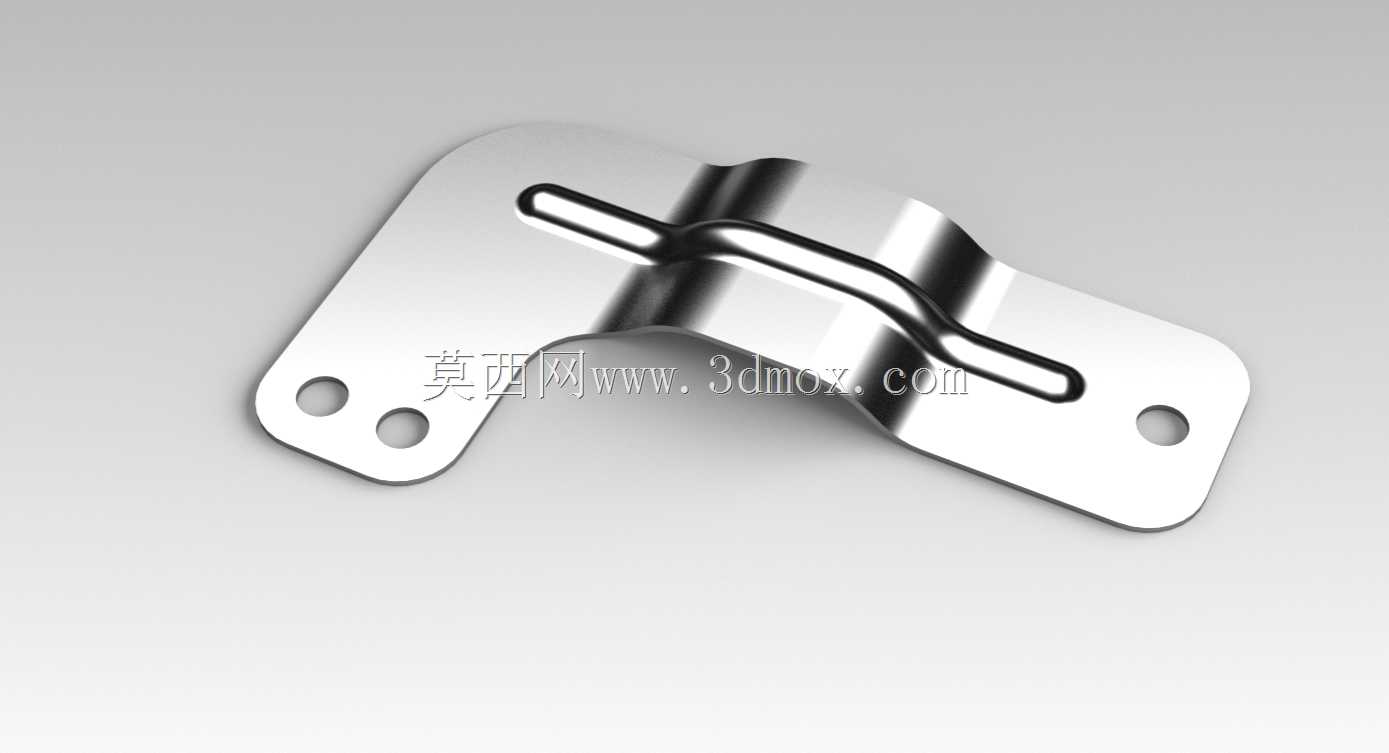

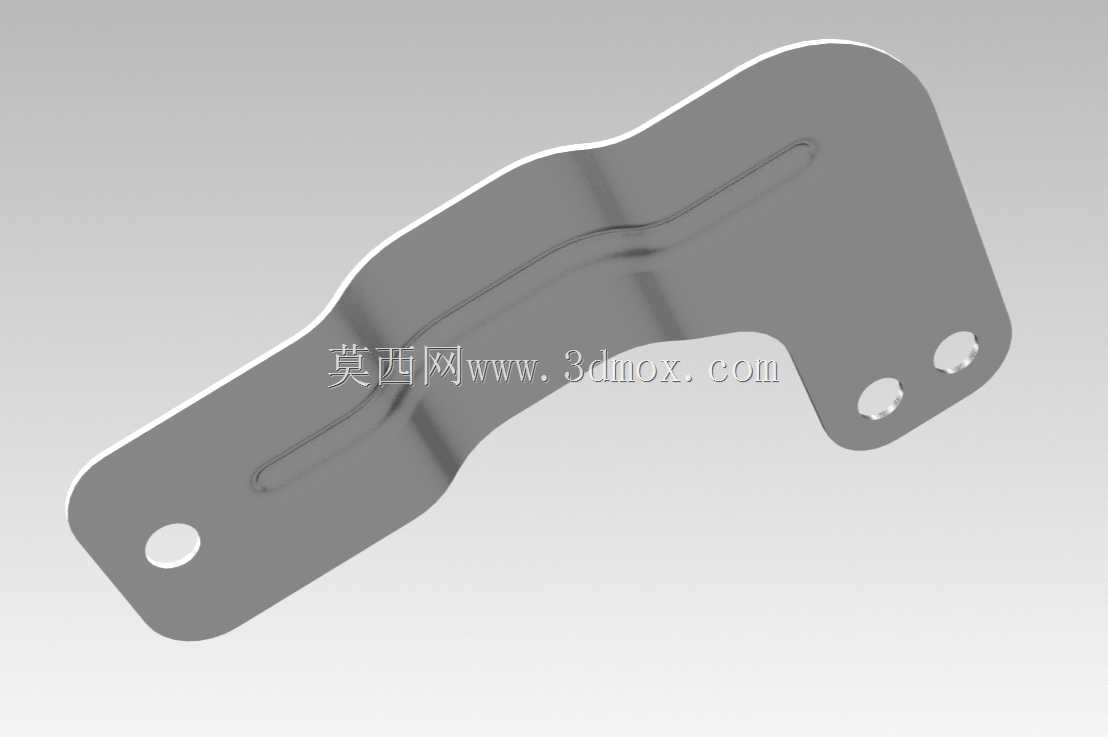

这款钣金固定支架主要应用于各类工业设备、机电产品的内部构件连接与支撑场景，可在小型机电装配、自动化设备机架辅件、民用五金配套安装等场景中承担两个相对位置存在高度差的部件之间的连接固定作用，能够抵消安装面之间的高度落差，避免连接构件出现强制装配产生的内应力，提升整体装配结构的稳定性。从实际用途来看，该支架可作为小型电气元件的安装托件、管线排布的固定压片、轻型覆盖件的连接支撑片使用，适配多种需要跨小高度差完成刚性连接的装配需求，自身的钣金结构具备足够的结构强度，同时重量较轻，不会给整体装配结构带来过多的负重负担。在功能特性上，支架采用一体化钣金冲压弯折成型，中部设置的凸起加强筋结构沿支架长度方向延伸，能够在不增加板材厚度的前提下大幅提升支架整体的抗弯折强度，避免支架在承受纵向载荷时出现中部塌陷变形的问题；两端的安装耳片上分别设置了圆形安装孔与长条形调节孔，圆形孔可作为定位基准孔完成支架的初步定位，长条形孔则可在安装时提供一定的位置调节余量，抵消装配过程中产生的孔位误差，降低装配难度，提升安装适配性。设计思路上，这款支架完全遵循钣金件的加工工艺要求，所有弯折处均设置了适配板材厚度的弯折圆角，避免弯折处出现应力集中导致的开裂问题，整体无多余的复杂结构，所有特征均可通过冲压、弯折两道核心工序完成加工，加工流程短，量产时的加工成本较低，适合大批量生产配套。从安装边界来看，支架整体为对称式弯折结构，两端安装面处于不同的水平高度，中部弯折过渡段的弧度平滑，安装时需要预留的操作空间较小，两端的安装孔位间距适配常规的M4-M5规格紧固件，长条形调节孔的调节行程可覆盖±3mm的安装误差范围，安装时无需对配套构件进行二次加工即可完成装配，适配性较强。支架表面采用光亮镀锌处理，具备基础的防锈防腐蚀能力，可在常规室内工业环境下长期使用，不会轻易出现锈蚀失效的问题。
