1602A字符型液晶显示模块结构设计

1602A字符型液晶显示模块是嵌入式开发、工业控制、消费电子领域应用极为广泛的基础人机交互部件，能够同时显示两行、每行16个标准ASCII字符及自定义字符，承担着设备运行参数展示、操作指令反馈、故障代码提示、状态信息输出的核心作用，在小型温控设备、简易工控终端、智能小家电、实验教学装置、车载辅助显示单元、小型检测仪器中都能见到这类显示模块的身影，是低成本人机交互方案的首选显示部件。

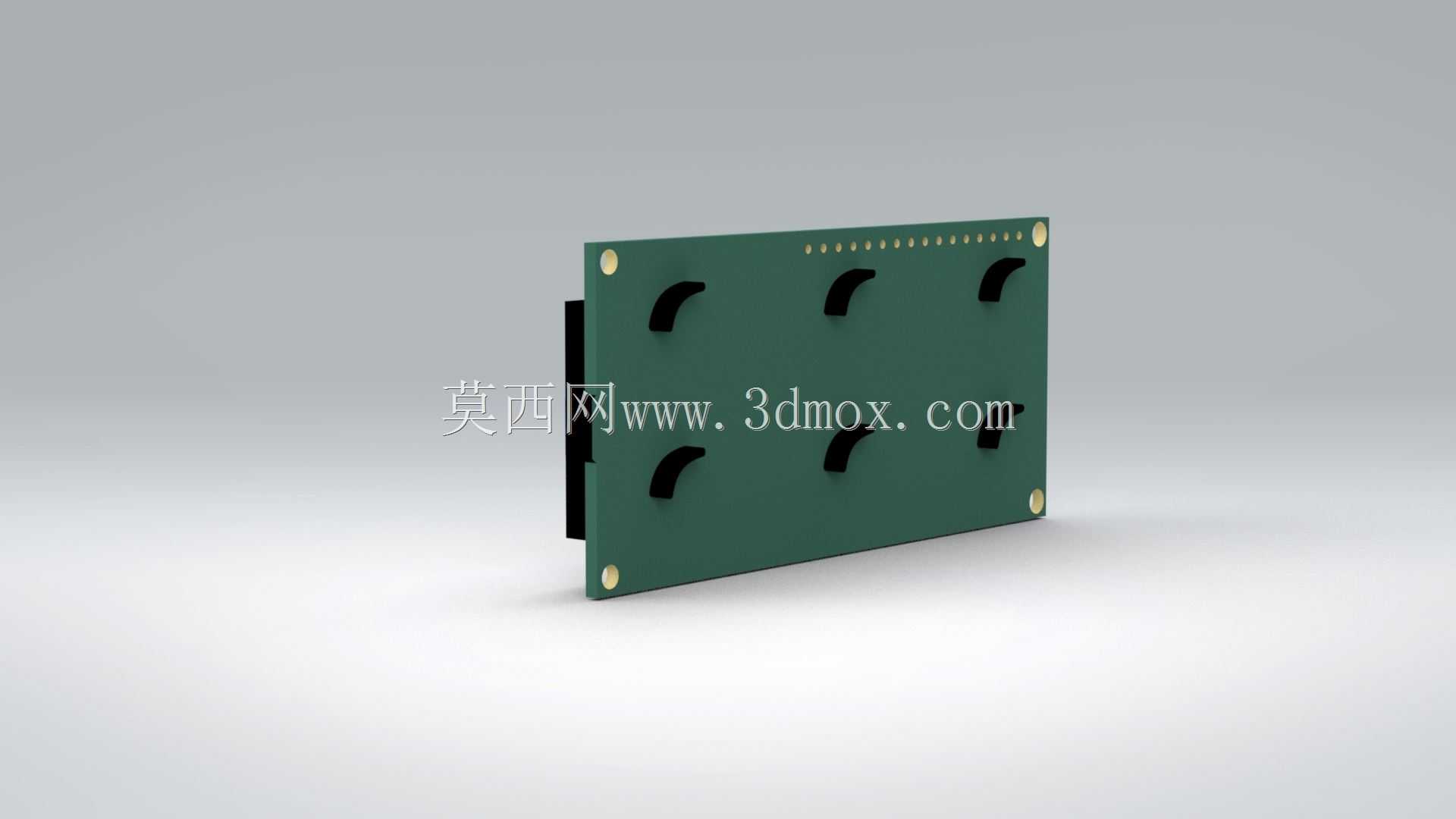

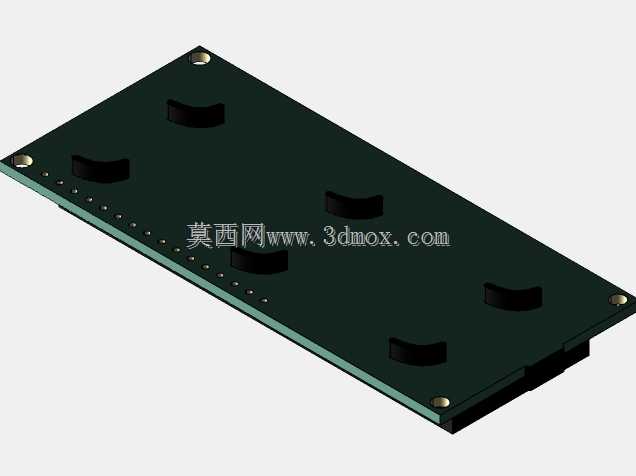

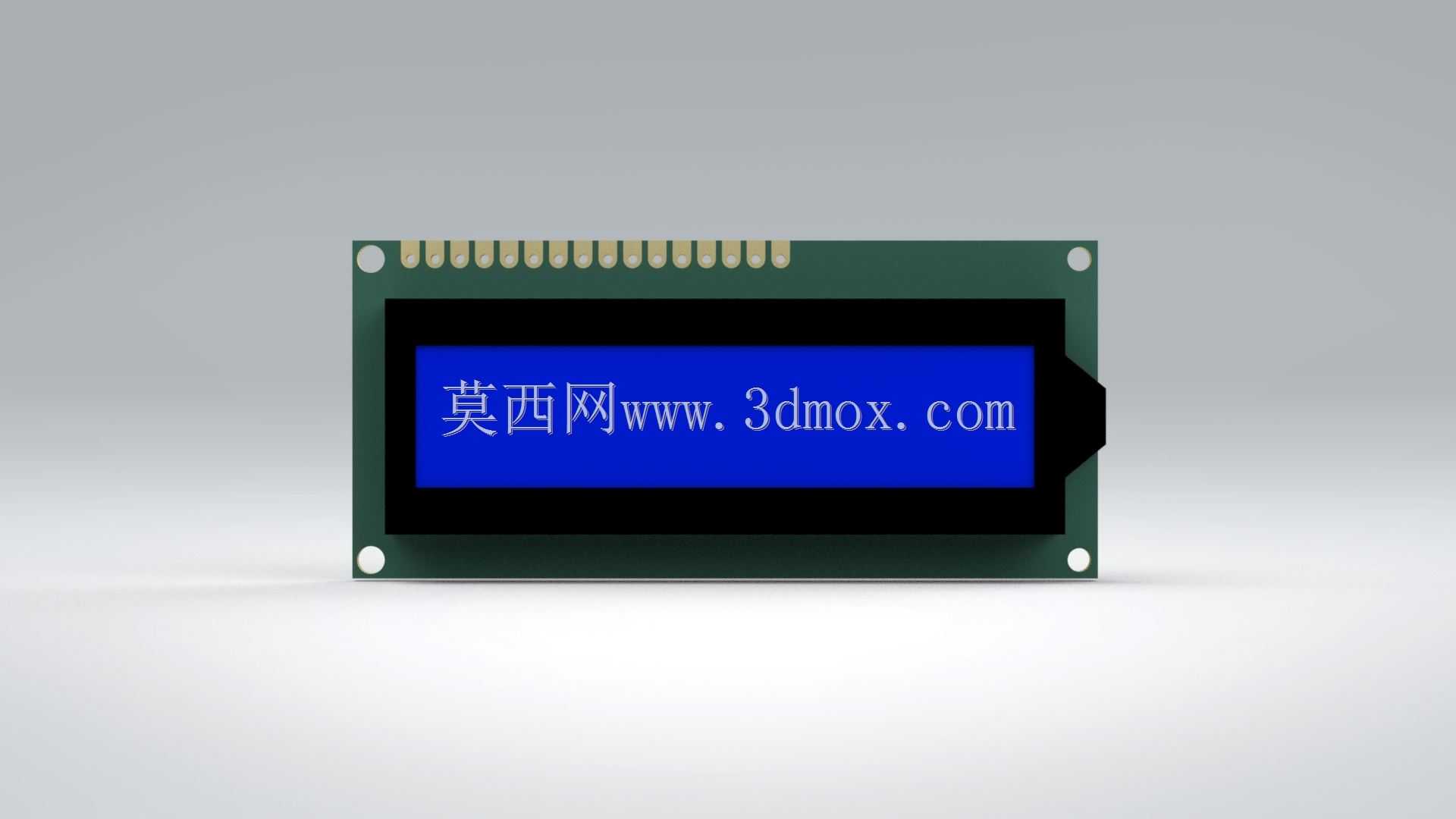

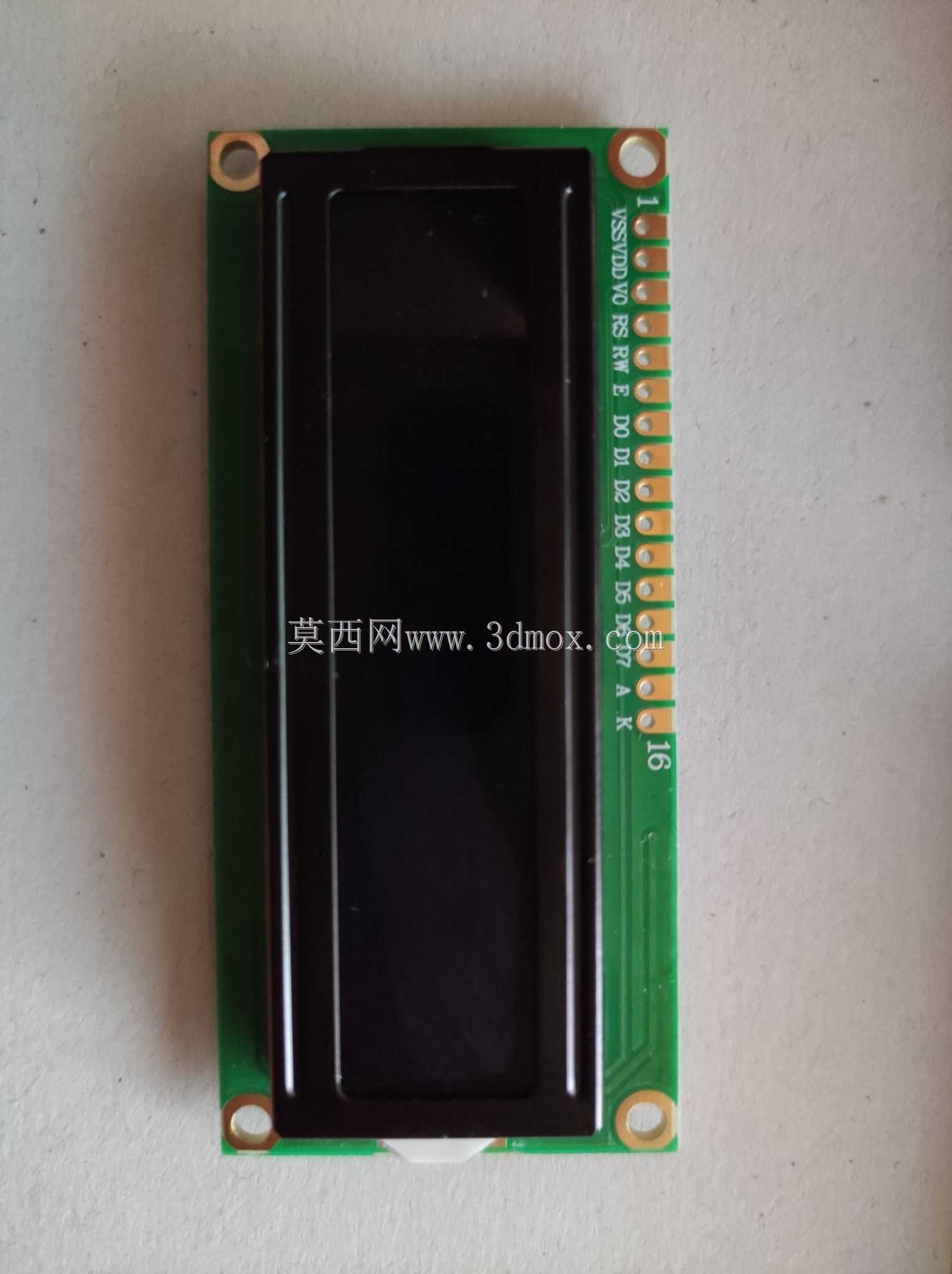

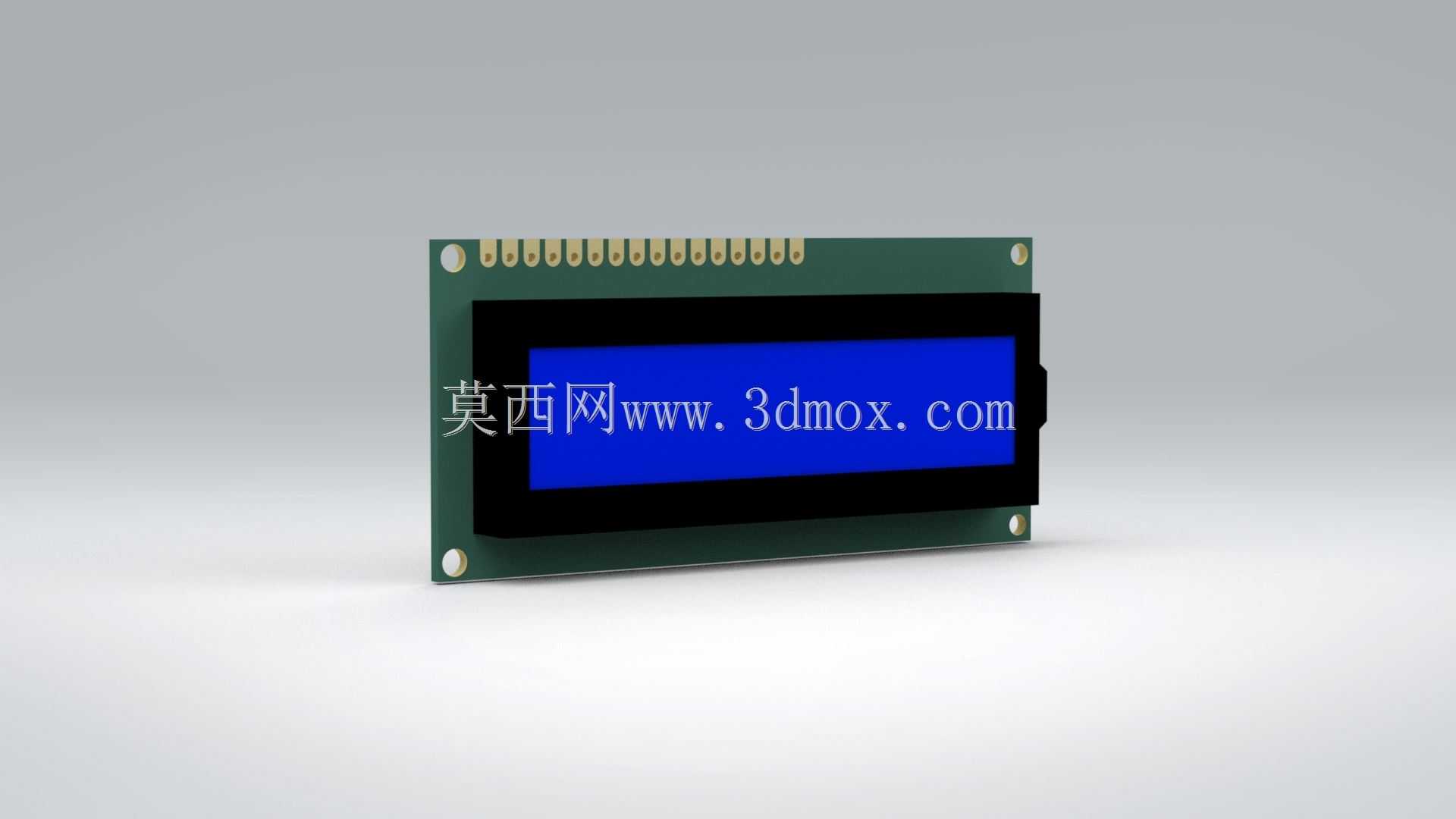

本次设计的1602A液晶显示模块完全参照市面量产通用款的实际结构进行还原，整体外形尺寸贴合主流通用款的安装规范，模块主体由绿色PCB基板、蓝底白字液晶显示面板、黑色封装边框、顶部16Pin直插排针、四角固定安装孔构成。设计过程中优先保障安装边界的准确性，重点校准了四角安装孔的孔位坐标、孔径大小、孔边距参数，确保设计完成的结构可以直接匹配通用1602A模块的安装孔位，无需额外调整安装支架结构即可完成装配。PCB基板部分还原了实际产品的板厚、边缘倒角、排针焊盘位置，排针间距严格遵循标准2.54mm排距规范，能够直接适配标准杜邦线连接与对应规格的排座插接，避免出现插接错位、针脚干涉的问题。

液晶显示区域的尺寸、黑框的压合边界都按照实物比例还原，蓝底显示区域的有效显示范围与实际产品一致，能够准确对应16*2字符的显示点阵排布，不会出现显示区域偏移、边框遮挡显示内容的问题。模块整体厚度控制贴合实际产品的堆叠尺寸，从PCB背面到液晶面板正面的总厚度符合通用安装空间要求，在嵌入式面板安装场景下，不会出现面板盖合后突出或者凹陷过多的问题，能够适配大部分标准1602A面板开口的安装尺寸。

设计过程中充分考虑了模块实际装配的公差配合，固定孔位预留了常规螺丝装配的余量，排针突出PCB板的高度符合常规插接需求，黑色封装边框与PCB基板的贴合位置还原了实际产品的压合结构，整体结构没有多余的冗余特征，所有结构细节都服务于实际装配与使用需求，既可以作为电子设备结构设计时的选型参考模型，也可以用于教学演示、装配模拟、面板开孔定位校核等场景，帮助结构设计人员在整机设计阶段准确预留显示模块的安装空间，提前排查安装干涉、孔位不匹配、空间不足等常见设计问题，缩短产品开发的结构验证周期。
